КАБИНА ROPS (ПЕРЕДН. ЧАСТИ ИНТЕРЬЕРА)

Запчасти Komatsu JV100WP-2 КАБИНА ROPS (ПЕРЕДН. ЧАСТИ ИНТЕРЬЕРА) РАМА И КУЗОВ

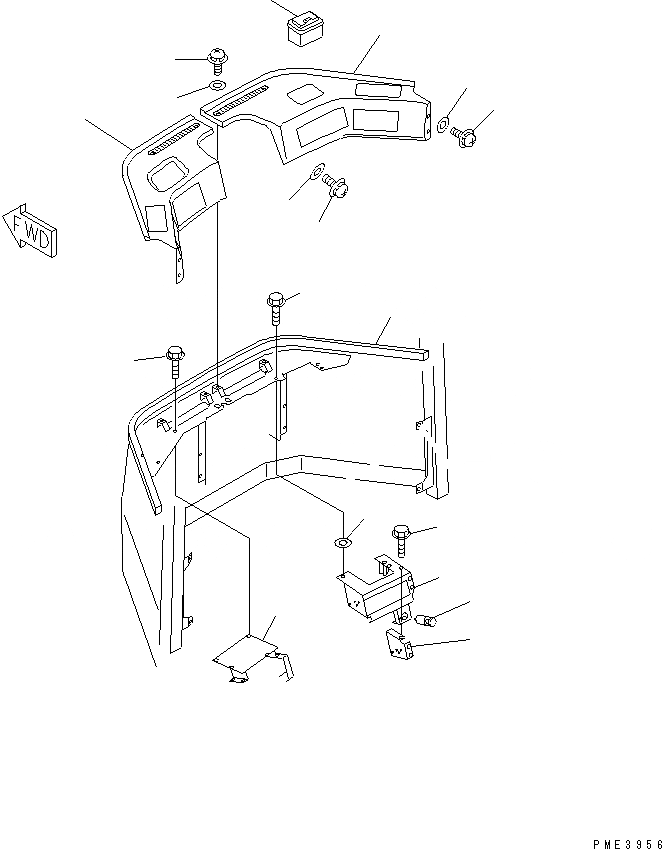

Схема запчастей Komatsu JV100WP-2 - КАБИНА ROPS (ПЕРЕДН. ЧАСТИ ИНТЕРЬЕРА) РАМА И КУЗОВ
1
2
3
4
4
5
6
6
6
7
8
9
10
11
12
13
14
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

418-926-2090

ROPS CAB ASS'Y

SN: 31001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.5501 TO 5518.

-1шт.

1

421-56-21561

COVER,L.H.

SN: 31001-UP

1шт.

2

421-56-21571

COVER,R.H.

SN: 31001-UP

1шт.

3

417-54-21380

SEAL

SN: 31001-UP

2шт.

4

421-09-21410

SCREW

SN: 31001-UP

6шт.

5

421-09-21430

SCREW

SN: 31001-UP

4шт.

6

01642-40810

WASHER

SN: 31001-UP

10шт.

7

20G-54-13420

ASHTRAY

SN: 31001-UP

1шт.

8

08913-02401

LIGHTER,CIGAR

SN: 31001-UP

1шт.

9

421-56-21612

BRACKET,RADIO

SN: 31001-UP

1шт.

10

01435-00616

BOLT

SN: 31001-UP

3шт.

11

01605-10818

WASHER

SN: 31001-UP

1шт.

12

421-56-21621

PLATE

SN: 31001-UP

1шт.

13

01435-00610

BOLT

SN: 31001-UP

3шт.

14

421-56-21630

BRACKET

SN: 31001-UP

1шт.

15

01435-00616

BOLT

SN: 31001-UP

3шт.
