ГИДРОЛИНИЯ (II)

Запчасти Komatsu 505-1 ГИДРОЛИНИЯ (II) УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ

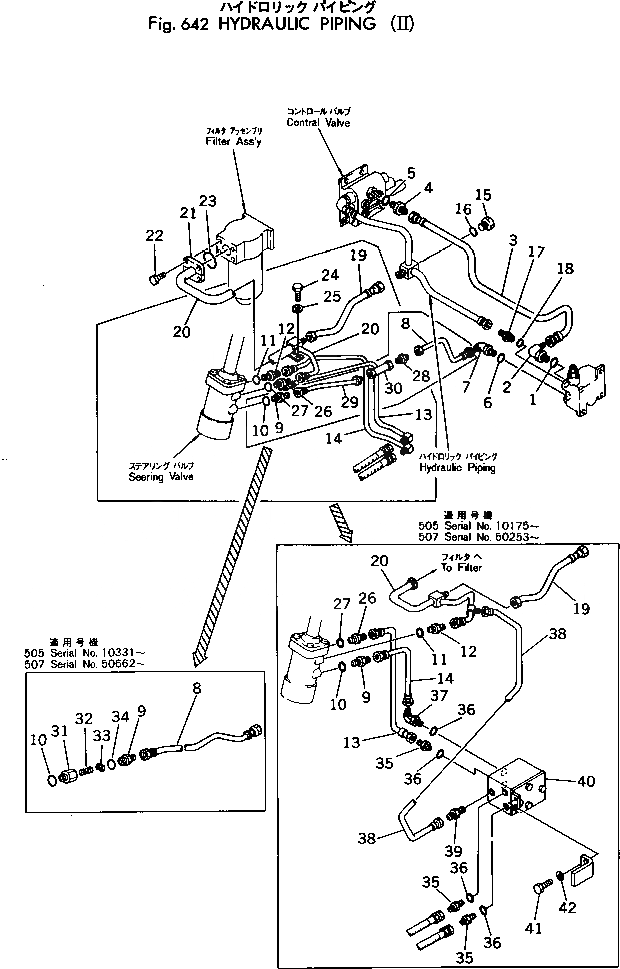

Схема запчастей Komatsu 505-1 - ГИДРОЛИНИЯ (II) УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

07002-12034

O-RING

SN: 10001-UP

1шт.

2

07235-10422

ELBOW

SN: 10001-UP

1шт.

3

385-10136503

TUBE

SN: 10667-UP

1шт.

|3

0

TUBE

SN: 10067-10666

1шт.

|3

0

TUBE

SN: 10001-10066

1шт.

4

07230-10522

UNION

SN: 10001-UP

1шт.

5

07002-12434

O-RING

SN: 10001-UP

1шт.

6

07002-12034

O-RING

SN: 10001-UP

1шт.

7

07235-10315

ELBOW

SN: 10001-UP

1шт.

8

385-10225261

TUBE

SN: 10331-UP

1шт.

|8

385-10157891

TUBE

SN: 10001-10330

1шт.

9

385-10137301

NIPPLE

SN: 10001-UP

1шт.

10

382-570828-1

O-RING

SN: 10001-UP

1шт.

11

382-570828-1

O-RING

SN: 10001-UP

2шт.

12

385-10137301

NIPPLE

SN: 10001-UP

2шт.

13

385-10212171

TUBE

SN: 10175-UP

1шт.

|13

385-10136751

TUBE

SN: 10001-10174

1шт.

14

385-10212181

TUBE

SN: 10175-UP

1шт.

|14

385-10136741

TUBE

SN: 10001-10174

1шт.

15

07040-12012

PLUG

SN: 10001-UP

1шт.

16

07002-12034

O-RING

SN: 10001-UP

1шт.

17

07230-10422

UNION

SN: 10001-UP

1шт.

18

07002-12034

O-RING

SN: 10001-UP

1шт.

19

385-10136562

TUBE

SN: 10001-UP

1шт.

20

385-10212191

TUBE

SN: 10175-UP

1шт.

|20

385-10136572

TUBE

SN: 10001-10174

1шт.

21

382-301844-1

FLANGE

SN: 10001-UP

2шт.

22

382-024861-1

BOLT

SN: 10001-UP

4шт.

23

382-343921-1

O-RING

SN: 10001-UP

1шт.

24

01010-51016

BOLT

SN: 10001-.

1шт.

25

01643-31032

WASHER

SN: 10001-.

1шт.

26

385-10137301

NIPPLE

SN: 10001-UP

1шт.

27

382-570828-1

O-RING

SN: 10001-UP

1шт.

28

385-10157901

NIPPLE

SN: 10001-10330

1шт.

29

385-10157911

TUBE

SN: 10001-10330

1шт.

30

381-971180-2

VALVE ASS'Y,(SEE FIG.656)

SN: 10001-10330

1шт.

31

385-10225241

UNION

SN: 10331-UP

1шт.

32

385-10225371

SPRING

SN: 10331-UP

1шт.

33

385-10225251

VENT

SN: 10331-UP

1шт.

34

382-570828-1

O-RING

SN: 10331-UP

1шт.

35

07230-10315

UNION

SN: 10175-UP

3шт.

36

07002-12034

O-RING

SN: 10175-UP

4шт.

37

07234-10315

ELBOW

SN: 10175-UP

1шт.

38

385-10212202

TUBE

SN: 10307-UP

1шт.

|38

0

TUBE

SN: 10175-10306

1шт.

39

385-10212211

NIPPLE

SN: 10175-UP

1шт.

40

385-10212001

VALVE ASS'Y

SN: 10175-UP

1шт.

41

01010-51030

BOLT

SN: 10175-UP

2шт.

42

01643-31032

WASHER

SN: 10175-UP

2шт.
