КАБИНА ROPS (ДВЕРЬ)

Запчасти Komatsu WA100-3A КАБИНА ROPS (ДВЕРЬ) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

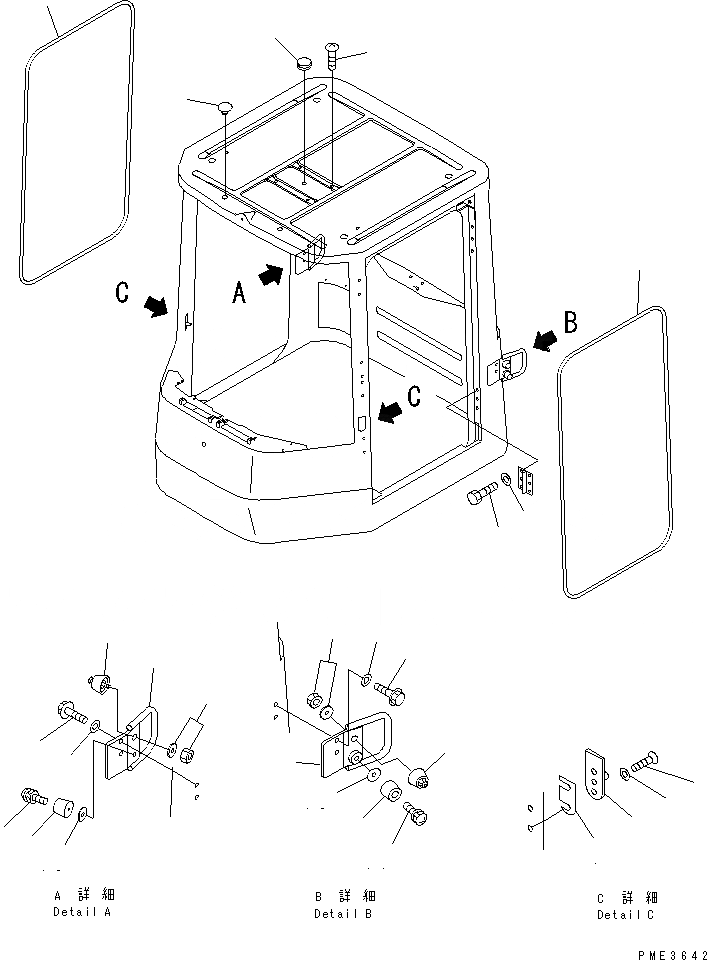

Схема запчастей Komatsu WA100-3A - КАБИНА ROPS (ДВЕРЬ) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
7
8
9
10
10
11
12
13
13
14
14
15
15
15
15
16
16
17
17
18
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

416-926-2070

ROPS CAB ASS'Y,(WITH RADIO)

SN: 55001-UP

1шт.

|1

416-926-2050

ROPS CAB ASSY,(WITHOUT RADIO)

SN: 55001-UP

1шт.

|$$3

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-01A0 TO K0210-17A0.

-1шт.

|1

417-926-2092

ROPS CAB ASS'Y

SN: 54366-55000

1шт.

|1

417-926-2091

ROPS CAB ASS'Y

SN: 53001-54365

1шт.

|$$6

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-01A0 TO K0210-19A0.

-1шт.

1

01220-40810

SCREW

SN: 53001-UP

4шт.

2

09415-01008

CAP

SN: 53001-UP

1шт.

3

421-54-22990

PLUG

SN: 53001-UP

2шт.

4

423-56-21960

STRIKER

SN: 53001-UP

2шт.

5

01240-00820

SCREW

SN: 53001-UP

4шт.

6

421-54-15760

WASHER

SN: 53001-UP

4шт.

7

419-54-15690

PLATE

SN: 53001-UP

4шт.

8

01010-80825

BOLT

SN: 53001-UP

12шт.

9

01643-30823

WASHER

SN: 53001-UP

12шт.

10

421-54-15730

SEAL

SN: 53001-UP

2шт.

11

417-926-2261

BRACKET,L.H.

SN: 53001-UP

1шт.

12

417-926-2271

BRACKET,R.H.

SN: 53001-UP

1шт.

13

01435-01030

BOLT

SN: 53001-UP

4шт.

14

07005-01412

GASKET

SN: 53001-UP

4шт.

15

42A-925-1530

CATCH

SN: 53001-UP

2шт.

16

417-926-2280

STOPPER

SN: 54366-UP

2шт.

|16

0

STOPPER

SN: 53001-54365

2шт.

17

01023-70430

SCREW

SN: 53001-UP

2шт.

18

416-64-15620

WASHER

SN: 53001-UP

4шт.
