ЗАДН. МОСТ (КОНЕЧНАЯ ПЕРЕДАЧА И КОЖУХ)

Запчасти Komatsu WA100-5-TK ЗАДН. МОСТ (КОНЕЧНАЯ ПЕРЕДАЧА И КОЖУХ) ТРАНСМИССИЯ

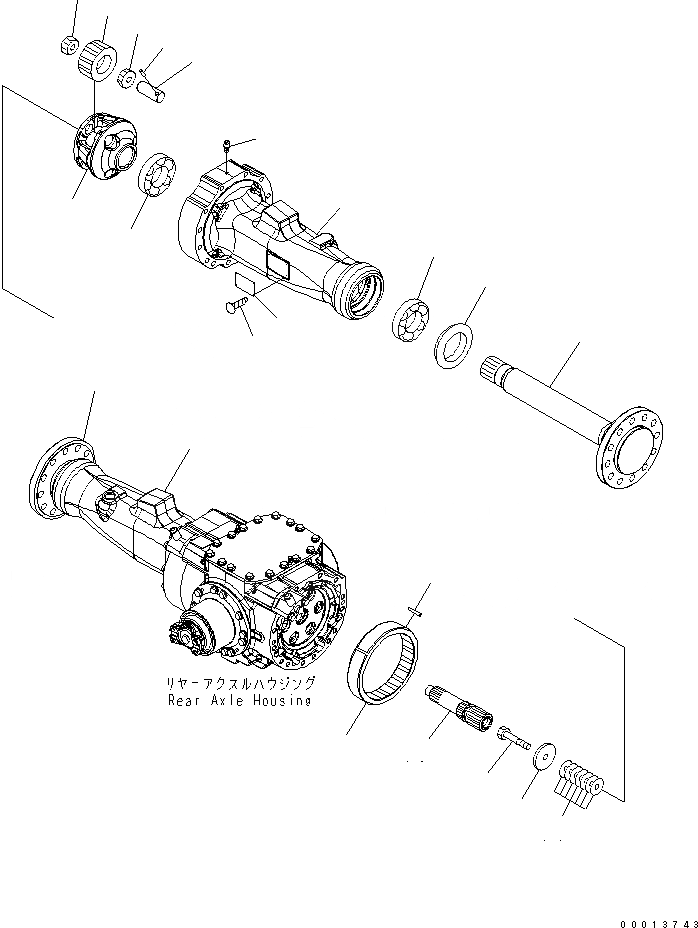

Схема запчастей Komatsu WA100-5-TK - ЗАДН. МОСТ (КОНЕЧНАЯ ПЕРЕДАЧА И КОЖУХ) ТРАНСМИССИЯ
1
2
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

417-23-30010

AXLE ASS'Y,REAR

SN: 70001-UP

1шт.

|1

417-23-30050

AXLE ASS'Y,REAR (ASD)

SN: 70001-UP

1шт.

|$$3

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F4500-51A0 TO F4500-54A0.

-1шт.

1

417-22-32532

GEAR

SN: 70001-UP

6шт.

2

417-22-22810

BEARING,CONE

SN: 70001-UP

12шт.

3

417-22-32613

CARRIER

SN: 70001-UP

2шт.

4

417-22-12351

SPACER

SN: 70001-UP

2шт.

5

417-22-12510

SHAFT

SN: 70001-UP

6шт.

6

419-22-12570

PIN

SN: 70001-UP

6шт.

7

417-22-32410

SHAFT,AXLE

SN: 70001-UP

2шт.

8

417-22-12850

BEARING

SN: 70001-UP

2шт.

9

417-22-12460

SEAL

SN: 70001-UP

2шт.

10

417-22-12840

BEARING

SN: 70001-UP

2шт.

11

417-22-32542

GEAR,RING

SN: 70001-UP

2шт.

12

415-22-22580

PIN

SN: 70001-UP

8шт.

13

01010-61685

BOLT

SN: 70001-UP

2шт.

14

417-22-12360

SHIM¤ 0.05MM

SN: 70001-UP

2шт.

|14

417-22-12370

SHIM¤ 0.2MM

SN: 70001-UP

4шт.

|14

417-22-12380

SHIM¤ 0.3MM

SN: 70001-UP

6шт.

|14

417-22-12390

SHIM¤ 0.8MM

SN: 70001-UP

2шт.

15

417-22-32422

SHAFT,SUN

SN: 70001-UP

2шт.

16

417-23-33710

HOUSING,L.H.

SN: 70001-UP

1шт.

17

417-23-33720

HOUSING,R.H.

SN: 70001-UP

1шт.

18

815-02-10110

PLATE¤ NAME,LIMITED SUPPLY

SN: 70001-UP

1шт.

19

04418-13060

SCREW

SN: 70001-UP

4шт.

20

07030-01030

BREATHER

SN: 70001-UP

1шт.
