КАБИНА (ЭЛЕКТРИКА) (ДЛЯ SNOW ОТВАЛ RO СНЕГОУБОРОЧН. СПЕЦ-Я.) (С РАДИО)(№-)

Запчасти Komatsu WA100M-3 КАБИНА (ЭЛЕКТРИКА) (ДЛЯ SNOW ОТВАЛ RO СНЕГОУБОРОЧН. СПЕЦ-Я.) (С РАДИО)(№-) OPERATIORS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ

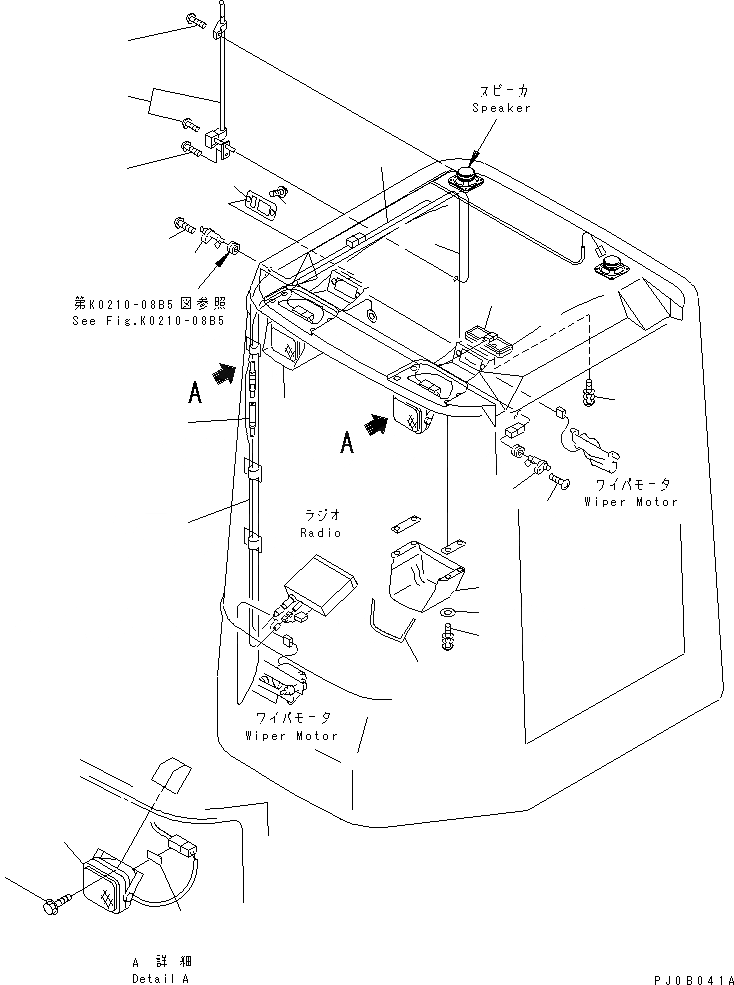

Схема запчастей Komatsu WA100M-3 - КАБИНА (ЭЛЕКТРИКА) (ДЛЯ SNOW ОТВАЛ RO СНЕГОУБОРОЧН. СПЕЦ-Я.) (С РАДИО)(№-) OPERATIORS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
17
18
19
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$1

415-56-21440

CAB ASS'Y,(WITH RADIO)

SN: 11001-11500

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.K0210-01B5 TO K0210-18B6.

-1шт.

1

421-06-23360

LAMP ASS'Y,WORK

SN: 11001-11500

2шт.

1

421-06-23320

LENS

SN: 11001-11500

1шт.

1

421-06-23330

BULB, 70W

SN: 11001-11500

1шт.

2

01435-01220

BOLT

SN: 11001-11500

2шт.

3

421-56-21680

FASTENER

SN: 11001-11500

4шт.

4

421-56-21330

COVER,L.H.

SN: 11001-11500

1шт.

5

421-56-21340

COVER,R.H.

SN: 11001-11500

1шт.

6

421-56-21350

SEAL

SN: 11001-11500

2шт.

7

01023-70512

SCREW

SN: 11001-11500

8шт.

8

01642-40608

WASHER

SN: 11001-11500

8шт.

9

421-56-21420

PANEL,SWITCH

SN: 11001-11500

2шт.

10

01224-70516

SCREW

SN: 11001-11500

4шт.

11

421-06-26210

LAMP ASS'Y,ROOM

SN: 11001-11500

1шт.

11

421-06-26250

LENS

SN: 11001-11500

2шт.

11

421-06-26260

BULB, 10W

SN: 11001-11500

2шт.

12

01023-70512

SCREW

SN: 11001-11500

2шт.

13

421-56-21730

SWITCH,DOOR

SN: 11001-11500

2шт.

14

01220-70512

SCREW

SN: 11001-11500

2шт.

15

01220-70412

SCREW

SN: 11001-11500

2шт.

16

421-56-21670

ANTENNA

SN: 11001-11500

1шт.

17

566-07-12150

CABLE

SN: 11001-11500

1шт.

18

421-T32-2130

WIRING HARNESS,SPEAKER

SN: 11001-11500

1шт.

19

421-56-21651

WIRING HARNESS

SN: 11001-11500

1шт.

20

417-56-21150

CABLE

SN: 11001-11500

1шт.
