КЛАПАН УПРАВЛЕНИЯ ТРАНСМИССИЕЙ (/) (КРЕПЛЕНИЕ)(№-)

Запчасти Komatsu WA120-3 КЛАПАН УПРАВЛЕНИЯ ТРАНСМИССИЕЙ (/) (КРЕПЛЕНИЕ)(№-) ТРАНСМИССИЯ

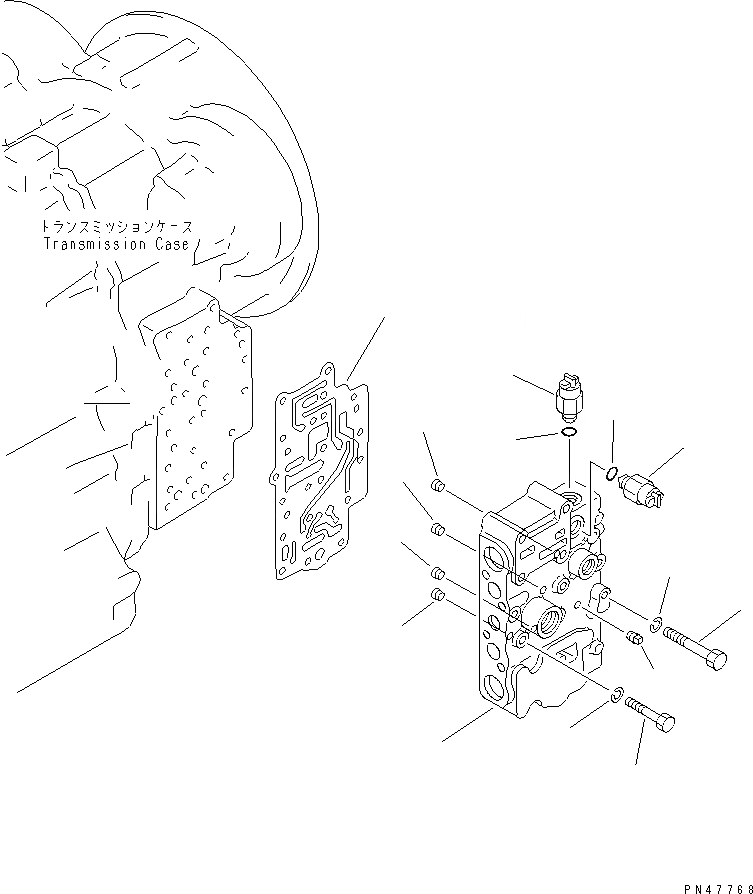

Схема запчастей Komatsu WA120-3 - КЛАПАН УПРАВЛЕНИЯ ТРАНСМИССИЕЙ (/) (КРЕПЛЕНИЕ)(№-) ТРАНСМИССИЯ
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$0

416-15-21110

TRANSMISSION ASS'Y

SN: 50001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2201 TO 2271.

-1шт.

|$2

416-15-15003

CONTROL VALVE ASS'Y

SN: 50001-UP

1шт.

|$$4

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2241 TO 2243.

-1шт.

1

417-15-15111

BODY

SN: 50001-UP

1шт.

2

07042-30108

PLUG

SN: 50001-UP

1шт.

3

419-15-15420

ORIFICE

SN: 50001-UP

1шт.

4

417-15-15842

ORIFICE

SN: 50001-UP

1шт.

5

419-15-15420

ORIFICE

SN: 50001-UP

1шт.

6

415-15-15470

PLUG

SN: 50001-UP

1шт.

7

417-15-15610

SWITCH,NEUTRAL

SN: 50001-UP

1шт.

8

07002-02034

O-RING (K2)

SN: 50001-UP

1шт.

9

415-15-15151

GASKET (K2)

SN: 50001-UP

1шт.

10

01010-31075

BOLT

SN: 50001-UP

6шт.

11

01010-31085

BOLT

SN: 50001-UP

1шт.

12

01602-01030

WASHER,SPRING

SN: 50001-UP

7шт.

13

417-15-15610

SWITCH,BACK

SN: 50001-UP

1шт.

14

07002-02034

O-RING (K2)

SN: 50001-UP

1шт.
