ЗАДН. МОСТ (КОНЕЧНАЯ ПЕРЕДАЧА¤ /) (ПРАВ.)

Запчасти Komatsu WA1200-3 ЗАДН. МОСТ (КОНЕЧНАЯ ПЕРЕДАЧА¤ /) (ПРАВ.) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ

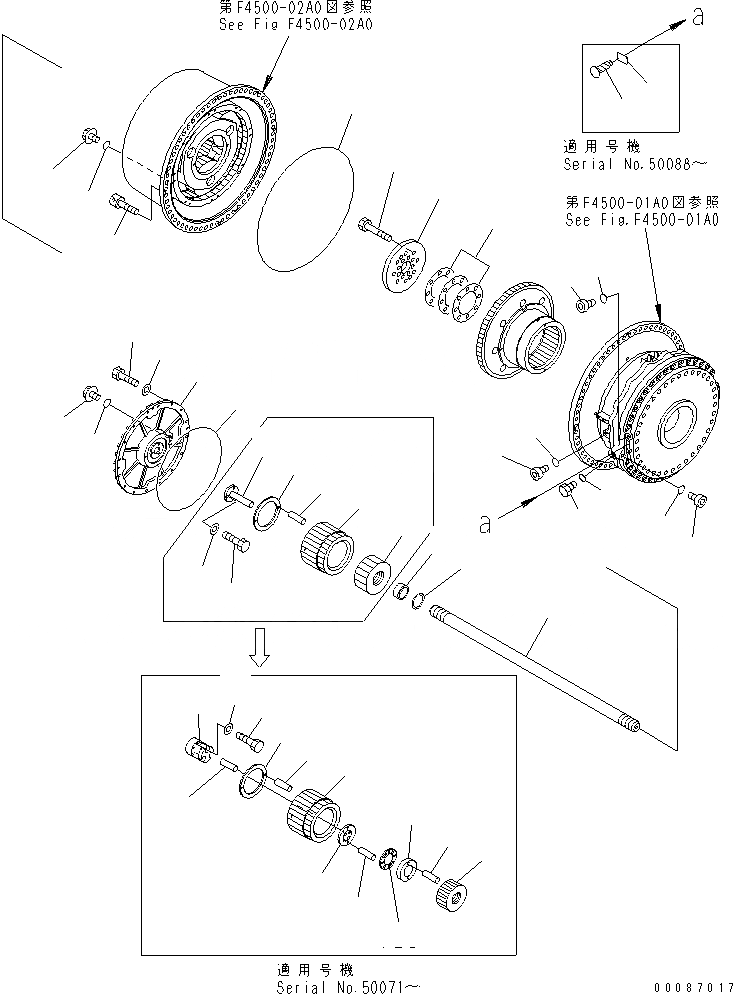

Схема запчастей Komatsu WA1200-3 - ЗАДН. МОСТ (КОНЕЧНАЯ ПЕРЕДАЧА¤ /) (ПРАВ.) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ
1
1
1A
1B
2
3
4
5
6
7
8
8
9
10
10
11
11
12
12
12A
12B
12C
12C
13
13
14
14
15
16
17
18
18
19
19
20
21
22
22
22
23
23
23
24
25
26
27
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$2

42C-23-10009

REAR AXLE ASS'Y

SN: 50091-UP

1шт.

|$3

0

REAR AXLE ASS'Y,REAR

SN: 50071-50090

1шт.

|$4

0

REAR AXLE ASS'Y,REAR

SN: 50061-50070

1шт.

|$5

0

REAR AXLE ASS'Y,REAR

SN: 50045-50060

1шт.

|$6

0

REAR AXLE ASS'Y,REAR

SN: 50031-50044

1шт.

|$7

0

REAR AXLE ASS'Y,REAR

SN: 50016-50030

1шт.

|$8

0

AXLE ASS'Y,REAR

SN: .-50015

1шт.

|$9

0

AXLE ASS'Y,REAR

SN: (.-50011)

1шт.

|$10

0

AXLE ASS'Y,REAR

SN: 50001-.

1шт.

|$$10

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F4500-01A0 TO F4500-09A0.

-1шт.

|$34

42C-22-14006

FINAL DRIVE ASS'Y,R.H.

SN: 50071-UP

1шт.

|$35

0

FINAL DRIVE ASS'Y,R.H.

SN: 50062-50070

1шт.

|$36

0

FINAL DRIVE ASS'Y,R.H.

SN: 50045-50061

1шт.

|$37

0

FINAL DRIVE ASS'Y,R.H.

SN: 50004-50044

1шт.

|$38

0

FINAL DRIVE ASS'Y,R.H.

SN: (50004-50011)

1шт.

|$39

42C-22-14001

FINAL DRIVE ASS'Y,R.H.

SN: 50001-50003

1шт.

1

42C-22-14420

GEAR

SN: 50071-UP

1шт.

1

42C-22-12421

GEAR

SN: 50001-50070

1шт.

1A

42C-22-14450

PLATE

SN: 50071-UP

1шт.

1B

04020-01638

PIN

SN: 50071-UP

2шт.

2

427-22-12430

SPACER

SN: 50001-UP

1шт.

3

42C-22-12412

SHAFT

SN: 50001-UP

1шт.

4

561-22-32810

RING,SNAP

SN: 50001-UP

1шт.

5

42C-22-12210

RETAINER

SN: 50001-UP

1шт.

6

42C-22-00070

SHIM KIT

SN: 50001-UP

1шт.

6

42C-22-12230

SHIM, 1MM

SN: 50001-UP

2шт.

6

42C-22-12240

SHIM, 0.3MM

SN: 50001-UP

2шт.

6

42C-22-12250

SHIM, 0.2MM

SN: 50001-UP

4шт.

7

01011-63020

BOLT

SN: 50001-UP

8шт.

8

42C-22-12431

GEAR

SN: 50001-UP

1шт.

9

42C-22-12631

COVER

SN: 50001-UP

1шт.

10

42C-22-14640

SHAFT

SN: 50071-UP

1шт.

10

42C-22-12642

SHAFT

SN: 50001-50070

1шт.

11

01010-61690

BOLT

SN: 50071-UP

3шт.

11

01010-61650

BOLT

SN: 50001-50070

3шт.

12

01643-31645

WASHER

SN: 50001-UP

3шт.

12A

42C-22-14650

PLATE

SN: 50071-UP

1шт.

12B

42C-22-14660

SPACER

SN: 50071-UP

1шт.

12C

6684-21-5150

PIN,DOWEL

SN: 50071-UP

5шт.

13

6684-21-5150

PIN,DOWEL

SN: 50001-UP

2шт.

14

42C-22-12920

SPACER, 12MM

SN: 50001-UP

1шт.

15

568-22-11630

O-RING

SN: 50001-UP

1шт.

16

01010-61650

BOLT

SN: 50001-UP

16шт.

17

01643-31645

WASHER

SN: 50001-UP

16шт.

18

07044-13620

PLUG

SN: 50001-UP

2шт.

19

07002-13634

O-RING

SN: 50001-UP

2шт.

20

581-22-11650

O-RING

SN: 50001-UP

1шт.

21

01252-61650

BOLT

SN: 50001-UP

4шт.

22

07040-12414

PLUG

SN: 50001-UP

3шт.

23

07002-12434

O-RING

SN: 50001-UP

3шт.

24

07040-12012

PLUG

SN: 50001-UP

1шт.

25

07002-12034

O-RING

SN: 50001-UP

1шт.

26

09617-03047

PLATE

SN: 50088-UP

1шт.

27

04418-13060

SCREW

SN: 50088-UP

4шт.
