ГИДРАВЛ ЛИНИЯ (PRE PELEASE ЛИНИЯ) (RIO TINTO СПЕЦ-Я.)(№-)

Запчасти Komatsu WA1200-3 ГИДРАВЛ ЛИНИЯ (PRE PELEASE ЛИНИЯ) (RIO TINTO СПЕЦ-Я.)(№-) ГИДРАВЛИКА

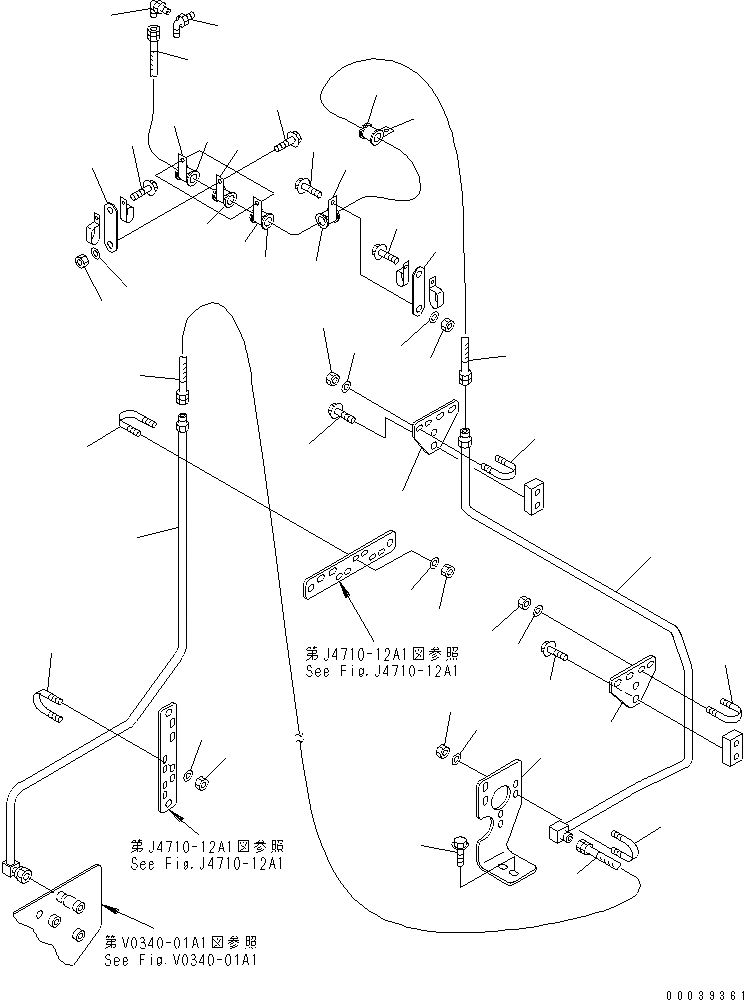

Схема запчастей Komatsu WA1200-3 - ГИДРАВЛ ЛИНИЯ (PRE PELEASE ЛИНИЯ) (RIO TINTO СПЕЦ-Я.)(№-) ГИДРАВЛИКА
1
2
2
3
3
3
3
3
4
4
4
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
13
13
14
14
14
15
15
15
16
17
18
18
19
20
20
21
21
22
22
23
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

566-35-14380

ELBOW

SN: 50045-UP

1шт.

2

07086-00334

HOSE

SN: 50045-UP

1шт.

3

04434-52512

CLIP

SN: 50045-UP

5шт.

4

07095-20318

CUSHION

SN: 50045-UP

5шт.

5

01435-01225

BOLT

SN: 50045-UP

4шт.

6

01580-11210

NUT

SN: 50045-UP

4шт.

7

01643-31232

WASHER

SN: 50045-UP

4шт.

8

285-33-11450

PLATE

SN: 50045-UP

4шт.

9

01435-01025

BOLT

SN: 50045-UP

4шт.

10

42C-Z89-1560

PLATE

SN: 50045-UP

2шт.

11

01435-01220

BOLT

SN: 50045-UP

4шт.

12

42C-Z89-1360

TUBE

SN: 50045-UP

1шт.

13

07283-31529

CLIP

SN: 50045-UP

3шт.

14

01596-00807

NUT

SN: 50045-UP

6шт.

15

01643-30823

WASHER

SN: 50045-UP

6шт.

16

42C-Z89-1660

BRACKET

SN: 50045-UP

1шт.

17

01435-01230

BOLT

SN: 50045-UP

2шт.

18

07086-003A4

HOSE

SN: 50045-UP

1шт.

19

42C-Z89-1220

TUBE

SN: 50045-UP

1шт.

20

07283-31529

CLIP

SN: 50045-UP

2шт.

21

01596-00807

NUT

SN: 50045-UP

4шт.

22

01643-30823

WASHER

SN: 50045-UP

4шт.

23

8231-62-3910

ELBOW

SN: 50045-UP

1шт.

Выбрано товаров: 23
