ЛЕСТНИЦА И HANDRAIL, POWER ЛЕСТНИЦА (№-)

Запчасти Komatsu WA1200-6 ЛЕСТНИЦА И HANDRAIL, POWER ЛЕСТНИЦА (№-) ЛЕСТНИЦА И HANDRAIL

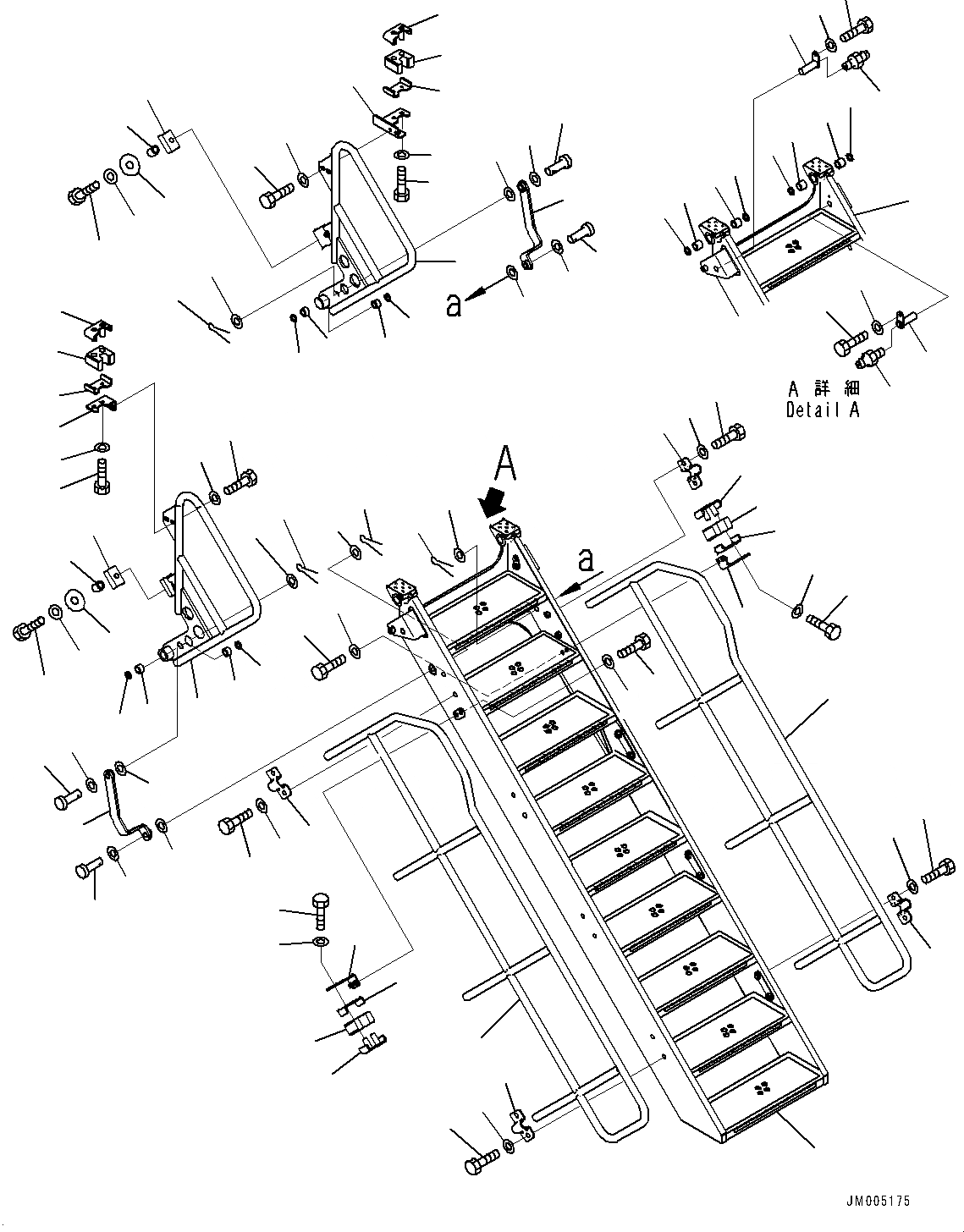

Схема запчастей Komatsu WA1200-6 - ЛЕСТНИЦА И HANDRAIL, POWER ЛЕСТНИЦА (№-) ЛЕСТНИЦА И HANDRAIL
14
12
14
15
16
5
6
8
8
5
6
10
11
11
13
12
15
16
9
9
13
28
30
30
28
33
35
34
32
31
2
3
2
3
2
3
2
3
44
43
42
41
40
29
28
28
28
23
25
20
19
18
18
19
17
37
30
27
25
22
20
17
39
38
24
24
29
23
28
24
24
38
21
23
26
29
31
32
34
35
36
40
41
42
43
44
10
33
39
23
25
28
28
29
25
30
7
6
5
4
1
6
5
4
7
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

42C-Z89-7512

Ladder

SN: 60015-UP

1шт.

2

21S-70-11390

Bushing

SN: 60015-UP

4шт.

3

07145-00025

Seal, Dust

SN: 60015-UP

4шт.

4

42C-Z90-1310

Handrail

SN: 60030-UP

2шт.

4

42C-Z89-7531

Handrail

SN: 60015-60029

2шт.

5

561-54-61910

Clamp

SN: 60015-UP

8шт.

6

01643-71645

Washer

SN: 60015-UP

16шт.

7

01010-D1635

Bolt

SN: 60015-UP

12шт.

8

01010-D1640

Bolt

SN: 60015-UP

4шт.

9

427-54-27830

Plate

SN: 60015-UP

2шт.

10

01010-81240

Bolt

SN: 60015-UP

4шт.

11

01643-31232

Washer

SN: 60015-UP

4шт.

12

427-54-27821

Plate

SN: 60015-UP

2шт.

13

427-54-27840

Rubber

SN: 60015-UP

2шт.

14

427-54-27811

Bracket

SN: 60015-UP

2шт.

15

01010-81030

Bolt

SN: 60015-UP

4шт.

16

01643-31032

Washer

SN: 60015-UP

4шт.

17

21S-70-11170

Pin

SN: 60015-UP

2шт.

18

01010-81020

Bolt

SN: 60015-UP

2шт.

19

01643-31032

Washer

SN: 60015-UP

2шт.

20

07020-00000

Fitting, Grease

SN: 60015-UP

2шт.

21

42C-Z89-7541

Handrail

SN: 60015-UP

1шт.

22

42C-54-18121

Handrail

SN: 60030-UP

1шт.

22

42C-54-18120

Handrail

SN: 60015-60029

1шт.

23

21S-70-11450

Bushing

SN: 60015-UP

4шт.

24

07145-00025

Seal, Dust

SN: 60015-UP

4шт.

25

01643-32060

Washer

SN: 60015-UP

4шт.

26

42C-Z89-7570

Plate

SN: 60015-UP

1шт.

27

42C-Z89-7580

Plate

SN: 60015-UP

1шт.

28

01643-32060

Washer

SN: 60015-UP

8шт.

29

04205-12060

Pin

SN: 60015-UP

4шт.

30

04050-15030

Pin, Cotter

SN: 60015-UP

4шт.

31

427-54-27861

Rubber

SN: 60015-UP

2шт.

32

416-855-2430

Spacer

SN: 60015-UP

2шт.

33

424-09-12650

Washer

SN: 60015-UP

2шт.

34

01010-81045

Bolt

SN: 60015-UP

2шт.

35

01643-31032

Washer

SN: 60015-UP

2шт.

36

42C-Z89-2870

Plate

SN: 60015-UP

1шт.

37

42C-Z89-2880

Plate

SN: 60015-UP

1шт.

38

01010-D1230

Bolt

SN: 60015-UP

4шт.

39

01643-71232

Washer

SN: 60015-UP

4шт.

40

427-54-27821

Plate

SN: 60015-UP

2шт.

41

427-54-27840

Rubber

SN: 60015-UP

2шт.

42

427-54-27811

Bracket

SN: 60015-UP

2шт.

43

01010-D1030

Bolt

SN: 60015-UP

4шт.

44

01643-71032

Washer

SN: 60015-UP

4шт.
