ГИДРОЛИНИЯ ТРАНСМИССИИ(№-)

Запчасти Komatsu WA150-1 ГИДРОЛИНИЯ ТРАНСМИССИИ(№-) ТРАНСМИССИЯ

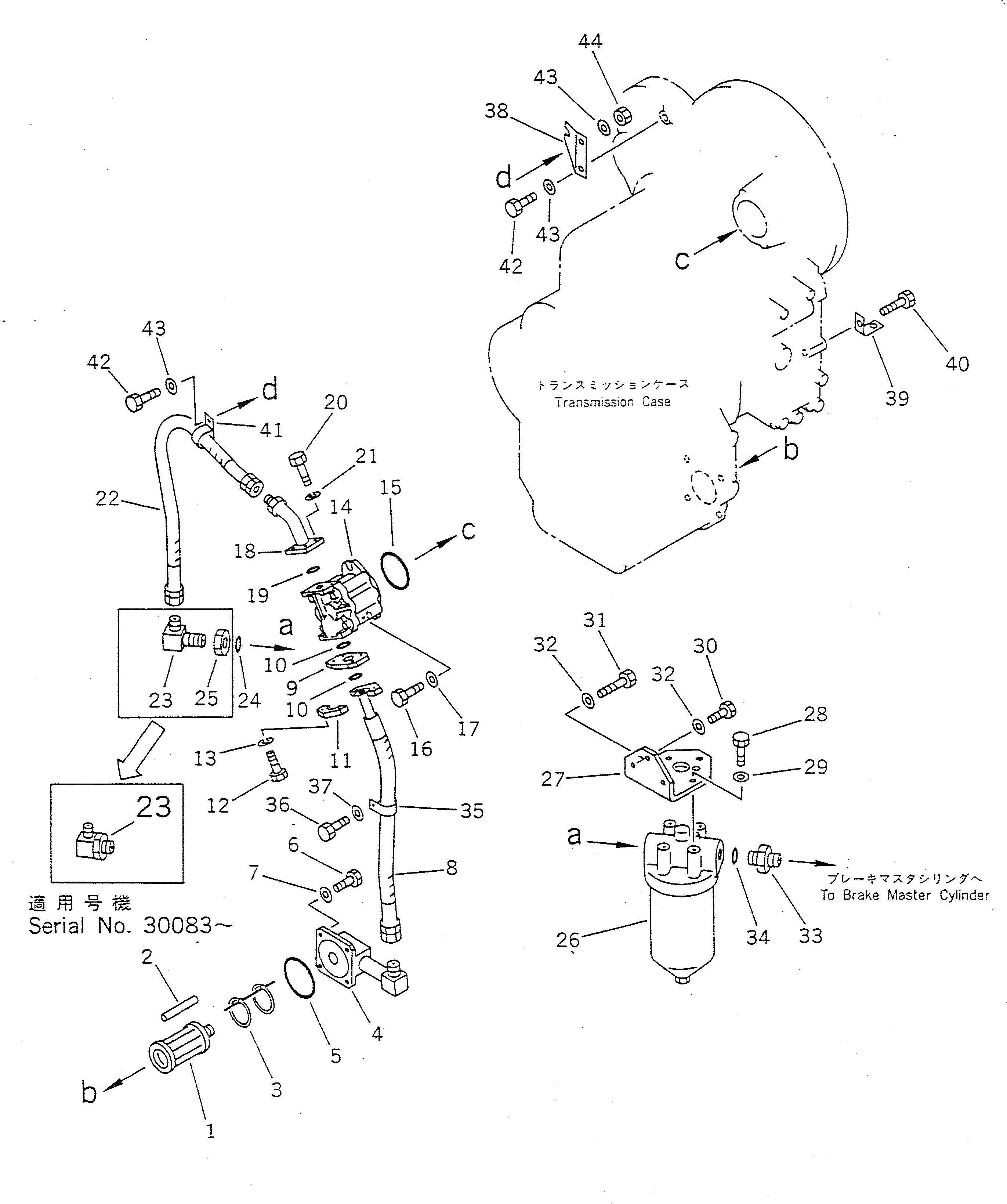

Схема запчастей Komatsu WA150-1 - ГИДРОЛИНИЯ ТРАНСМИССИИ(№-) ТРАНСМИССИЯ
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

417-15-11003

TRANSMISSION ASS'Y

SN: 30001-UP

1шт.

|1

417-15-11002

TRANSMISSION ASS'Y

SN: 20001-29999

1шт.

|$$3

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2111 TO 2171.

-1шт.

|1

417-15-14510

STRAINER ASS'Y

SN: 10001-UP

1шт.

1

417-15-14640

STRAINER

SN: 10001-UP

1шт.

2

417-15-14660

MAGNET

SN: 10001-UP

5шт.

3

417-15-14650

SUPPORT

SN: 10001-UP

1шт.

4

417-15-14621

FLANGE

SN: 20001-UP

1шт.

5

07000-02085

O-RING (K1)

SN: 10001-UP

1шт.

6

01010-31080

BOLT

SN: 20001-UP

4шт.

7

01643-31032

WASHER

SN: 10001-UP

4шт.

8

417-15-14610

HOSE

SN: 10001-UP

1шт.

9

07373-11000

SPACER

SN: 20001-UP

1шт.

10

07000-03028

O-RING (K1)

SN: 20001-UP

2шт.

11

07371-01049

FLANGE,SPLIT

SN: 10001-UP

2шт.

12

07372-01040

BOLT

SN: 20001-UP

4шт.

13

01602-01030

WASHER,SPRING

SN: 10001-UP

4шт.

14

705-73-29010

PUMP ASS'Y

SN: 20001-UP

1шт.

15

07000-02085

O-RING (K1)

SN: 10001-UP

1шт.

16

01010-31030

BOLT

SN: 10001-UP

2шт.

17

01643-31032

WASHER

SN: 10001-UP

2шт.

18

417-15-14541

TUBE

SN: 10001-UP

1шт.

19

07000-03028

O-RING (K1)

SN: 10001-UP

1шт.

20

01010-30835

BOLT

SN: 10001-UP

4шт.

21

01602-00825

WASHER,SPRING

SN: 10001-UP

4шт.

22

07102-20608

HOSE

SN: 10001-UP

1шт.

23

419-15-14641

ELBOW

SN: 10001-UP

1шт.

|23

0

ELBOW

SN: (10001-30082)

1шт.

24

07002-03334

O-RING (K1)

SN: 10001-UP

1шт.

25

113-60-23120

NUT

SN: 10001-30082

1шт.

26

419-15-14800

FILTER ASS'Y

SN: 10001-UP

1шт.

27

417-15-14580

SUPPORT

SN: 10001-UP

1шт.

28

01010-31035

BOLT

SN: 10001-UP

4шт.

29

01643-31032

WASHER

SN: 10001-UP

4шт.

30

01010-31235

BOLT

SN: 20001-UP

2шт.

31

01010-31295

BOLT

SN: 20001-UP

1шт.

32

01643-31232

WASHER

SN: 10001-UP

3шт.

33

113-60-33270

NIPPLE

SN: 10001-UP

1шт.

34

07002-03334

O-RING (K1)

SN: 10001-UP

1шт.

35

581-04-22290

CLIP

SN: 10001-UP

1шт.

36

01010-31220

BOLT

SN: 10001-UP

1шт.

37

01643-31232

WASHER

SN: 10001-UP

1шт.

38

417-43-11420

PLATE

SN: 20001-UP

1шт.

39

417-15-14561

PLATE

SN: 10001-UP

1шт.

40

01010-31045

BOLT

SN: 10001-UP

1шт.

41

08036-23014

CLIP

SN: 10001-UP

1шт.

42

01010-31025

BOLT

SN: 10001-UP

2шт.

43

01643-31032

WASHER

SN: 10001-UP

3шт.

44

01580-01008

NUT

SN: 10001-UP

1шт.
