FIG. H-A ГИДРОЛИНИЯ - THREE-СЕКЦ. УПРАВЛЯЮЩ. КЛАПАН

Запчасти Komatsu WA180-3L FIG. H-A ГИДРОЛИНИЯ - THREE-СЕКЦ. УПРАВЛЯЮЩ. КЛАПАН ГИДРАВЛИКА

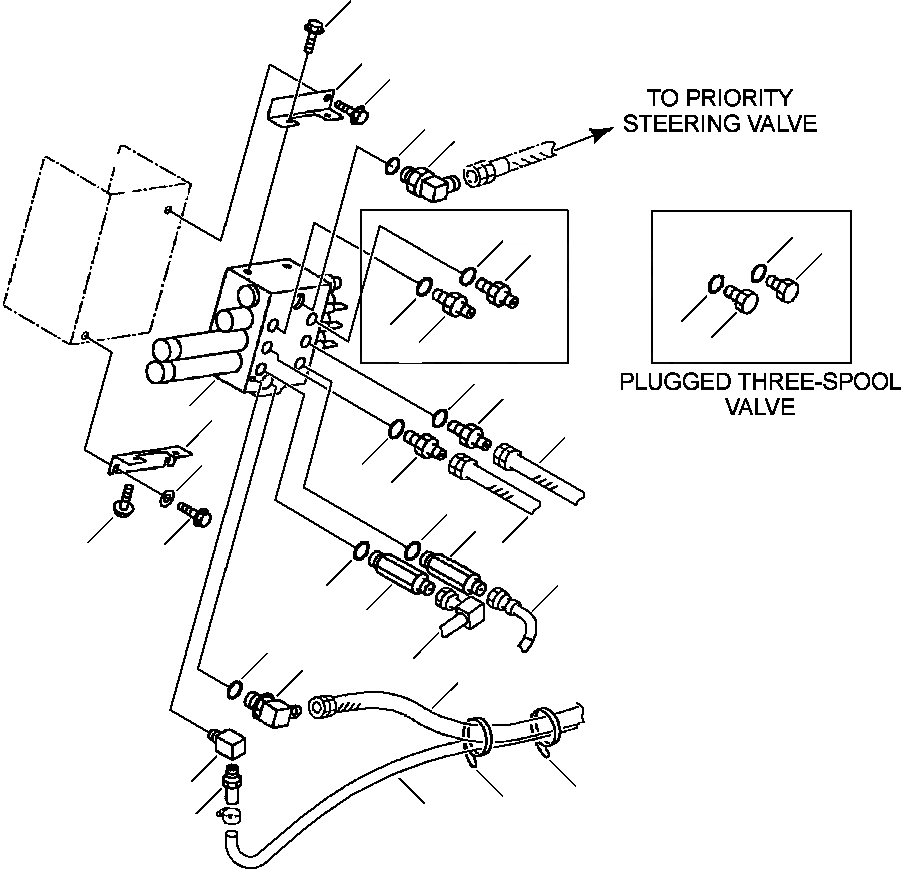

Схема запчастей Komatsu WA180-3L - FIG. H-A ГИДРОЛИНИЯ - THREE-СЕКЦ. УПРАВЛЯЮЩ. КЛАПАН ГИДРАВЛИКА
4
3
17
7
5
20
22
19
21
20
22
19
21
10
14
2
1
23
18
10
14
13
11
4
23
17
24
13
12
15
16
25
27
8
6
6
26
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

VALVE ASSEMBLY, LOADER(SEE FIG. H4200-01A5)

SN: A80001-UP-UP

-1шт.

2

416-64-23110

BRACKET

SN: A80001-UP-UP

1шт.

3

416-64-23120

BRACKET

SN: A80001-UP-UP

1шт.

4

01435-01020

BOLT

SN: A80001-UP-UP

4шт.

5

07235-11034

ELBOW

SN: A80001-UP-UP

1шт.

6

08034-20519

BAND

SN: A80001-UP-UP

2шт.

7

07002-13334

O-RING

SN: A80001-UP-UP

1шт.

8

421-70-13140

ELBOW

SN: A80001-UP-UP

1шт.

9

113-04-32130

NIPPLE

SN: A80001-UP-UP

1шт.

10

07002-12434

O-RING

SN: A80001-UP-UP

2шт.

11

07230-20628

UNION

SN: A80001-UP-UP

1шт.

12

416-62-23440

UNION

SN: A80001-UP-UP

1шт.

13

07002-12434

O-RING

SN: A80001-UP-UP

2шт.

14

417-62-23590

UNION

SN: A80001-UP-UP

2шт.

15

07002-13334

O-RING

SN: A80001-UP-UP

2шт.

16

417-62-23580

ELBOW

SN: A80001-UP-UP

1шт.

17

01435-01225

BOLT

SN: A80001-UP-UP

3шт.

18

01643-31232

WASHER

SN: A80001-UP-UP

2шт.

19

07040-12414

PLUG

SN: A80001-UP-UP

2шт.

20

07002-12434

O-RING

SN: A80001-UP-UP

2шт.

21

07230-20522

UNION

SN: A80001-UP-UP

2шт.

22

07002-12434

O-RING

SN: A80001-UP-UP

2шт.

23

HOSE (SEE FIG. H4200-02A0)

SN: A80001-UP-UP

-1шт.

24

TUBE (SEE FIG. H4200-02A0)

SN: A80001-UP-UP

-1шт.

25

TUBE (SEE FIG. H4200-02A0)

SN: A80001-UP-UP

-1шт.

26

HOSE, SEAL DRAIN (SEE FIG. H4200-01A0)

SN: A80001-UP-UP

-1шт.

27

HOSE (SEE FIG. H4200-01A0)

SN: A80001-UP-UP

-1шт.

|$27

-1шт.

|$28

F1 - THESE PARTS ARE USED FOR THREE-SPOOL VALVE PLUGGED OPTION.

-1шт.

|$29

-1шт.
