FIG. T-A ГИДРОЦИЛИНДР КОВША - ЦИЛИНДР ASSEMBLY И ТРУБЫ

Запчасти Komatsu WA180-3L FIG. T-A ГИДРОЦИЛИНДР КОВША - ЦИЛИНДР ASSEMBLY И ТРУБЫ РАБОЧЕЕ ОБОРУДОВАНИЕ

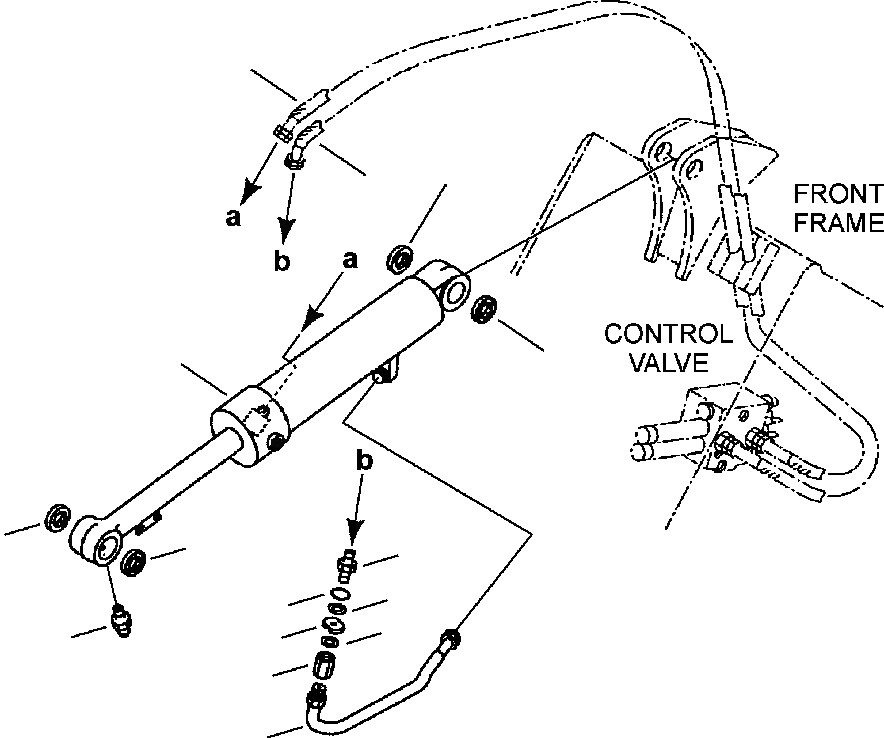

Схема запчастей Komatsu WA180-3L - FIG. T-A ГИДРОЦИЛИНДР КОВША - ЦИЛИНДР ASSEMBLY И ТРУБЫ РАБОЧЕЕ ОБОРУДОВАНИЕ
11
3
11
1
3
2
2
7
6
8
6
5
4
9
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

CYLINDER ASSEMBLY (SEE FIG. T4150-01A2)

SN: A80001-UP-UP

-1шт.

2

416-09-11140

SEAL, DUST

SN: A80001-UP-UP

2шт.

3

416-09-11120

SEAL

SN: A80001-UP-UP

2шт.

4

07020-00000

FITTING

SN: A80001-UP-UP

1шт.

5

01642-21016

WASHER

SN: A80001-UP-UP

2шт.

6

417-62-13790

VENT

SN: A80001-UP-UP

1шт.

7

417-62-13720

NIPPLE

SN: A80001-UP-UP

1шт.

8

07002-13034

O-RING

SN: A80001-UP-UP

1шт.

9

417-62-13580

NIPPLE

SN: A80001-UP-UP

1шт.

10

417-62-23110

TUBE

SN: A80001-UP-UP

1шт.

11

HOSE (SEE FIG. H4200-02A0)

SN: A80001-UP-UP

-1шт.
