FIG. M-A КАПОТ - ДВЕРЬ ASSEMBLY - MACHINES С ПОЛН. ЗАДН. КРЫЛО

Запчасти Komatsu WA180-3MC FIG. M-A КАПОТ - ДВЕРЬ ASSEMBLY - MACHINES С ПОЛН. ЗАДН. КРЫЛО ЧАСТИ КОРПУСА

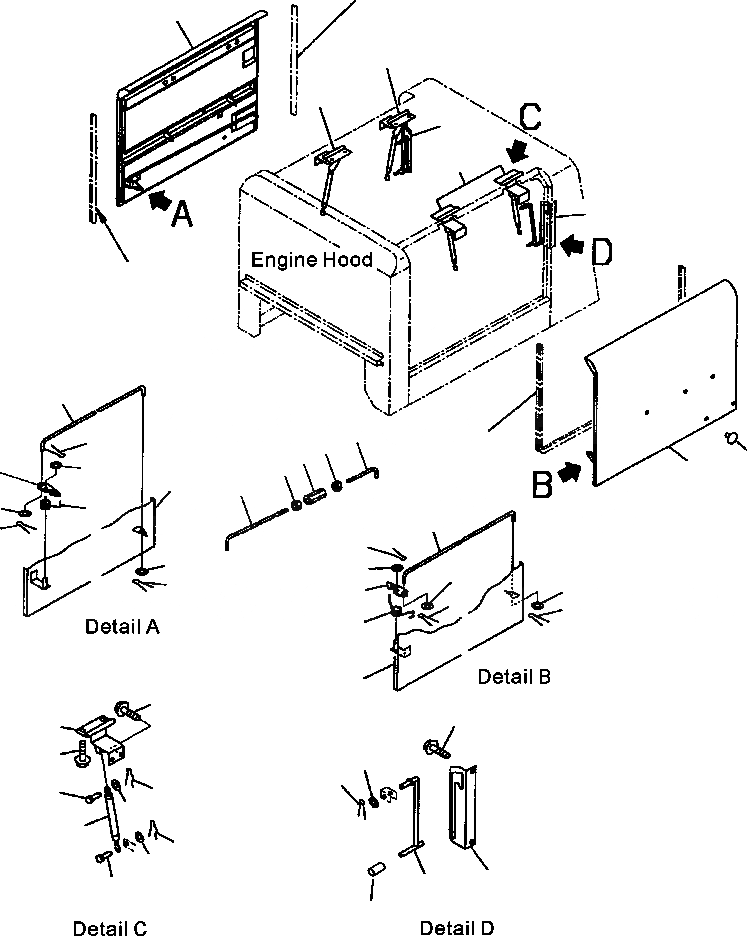

Схема запчастей Komatsu WA180-3MC - FIG. M-A КАПОТ - ДВЕРЬ ASSEMBLY - MACHINES С ПОЛН. ЗАДН. КРЫЛО ЧАСТИ КОРПУСА
31
10
31
25
25
24
25
32
34
36
35
37
33
10
17
15
12
13
16
14
11
16
14
4
8
6
2
5
7
3
1
23
9
25
9
27
18
28
28
27
26
27
20
21
19
22
29
5
7
30
1
23
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

418-54-A2311

DOOR, L.H.

SN: A81001-UP-UP

1шт.

|$1

421-54-11364

LOCK ASSEMBLY

SN: A81001-UP-UP

1шт.

2

417-54-21610

SPRING, L.H.

SN: A81001-UP-UP

1шт.

3

417-54-21620

ROD

SN: A81001-A81207-UP

1шт.

4

417-54-21650

STRIKER

SN: A81001-UP-UP

1шт.

5

04050-11612

PIN, COTTER

SN: A81001-UP-UP

4шт.

6

04050-13020

PIN, COTTER

SN: A81001-UP-UP

1шт.

7

01641-20608

WASHER

SN: A81001-UP-UP

4шт.

8

01641-21016

WASHER

SN: A81001-UP-UP

1шт.

9

01435-01220

BOLT

SN: A81001-UP-UP

16шт.

10

418-54-A2320

DOOR, R.H.

SN: A81001-UP-UP

1шт.

|$11

421-54-11364

LOCK ASSEMBLY

SN: A81001-UP-UP

1шт.

11

417-54-21660

SPRING, R.H.

SN: A81001-UP-UP

1шт.

12

417-54-21620

ROD

SN: A81001-A81207-UP

1шт.

13

417-54-21650

STRIKER

SN: A81001-UP-UP

1шт.

14

04050-11612

PIN, COTTER

SN: A81001-UP-UP

4шт.

15

04050-13020

PIN, COTTER

SN: A81001-UP-UP

1шт.

16

01641-20608

WASHER

SN: A81001-UP-UP

4шт.

17

01641-21016

WASHER

SN: A81001-UP-UP

1шт.

18

417-54-24280

GAS SPRING ASSEMBLY

SN: A81001-UP-UP

4шт.

19

418-54-A1940

ROD

SN: A81001-UP-UP

2шт.

20

04050-13022

PIN, COTTER

SN: A81001-UP-UP

2шт.

21

01641-21423

WASHER

SN: A81001-UP-UP

2шт.

22

418-54-24741

PLATE, L.H.

SN: A81001-UP-UP

1шт.

23

01435-01020

BOLT

SN: A81001-UP-UP

4шт.

24

418-54-24751

PLATE, R.H.

SN: A81001-UP-UP

1шт.

25

417-54-24420

HINGE

SN: A81001-UP-UP

4шт.

26

04205-10830

PIN

SN: A81001-UP-UP

4шт.

27

154-61-16570

WASHER

SN: A81001-UP-UP

8шт.

28

04052-10833

PIN

SN: A81001-UP-UP

8шт.

29

418-54-A1060

HOSE

SN: A81001-UP-UP

1шт.

30

416-54-21710

PLUG

SN: A81001-UP-UP

2шт.

31

SEAL (SEE FIG. M4100-01A0)

SN: A81001-UP-UP

-1шт.

32

SEAL (SEE FIG. M4100-01A0)

SN: A81001-UP-UP

-1шт.

33

417-54-A1780

ROD, DOOR - FRONT HOOD

SN: A81208-UP-UP

1шт.

34

417-54-A1790

ROD, DOOR - REAR HOOD

SN: A81208-UP-UP

1шт.

35

421-54-21780

BUCKLE

SN: A81208-UP-UP

1шт.

36

01580-10605

NUT

SN: A81208-UP-UP

1шт.

37

01508-40603

NUT, L.H. THREAD

SN: A81208-UP-UP

1шт.
