FIG. B-A Э/ПРОВОДКА ДВИГАТЕЛЯ - ОСНОВН. Э/ПРОВОДКА

Запчасти Komatsu WA180-3MC FIG. B-A Э/ПРОВОДКА ДВИГАТЕЛЯ - ОСНОВН. Э/ПРОВОДКА КОМПОНЕНТЫ ДВИГАТЕЛЯ

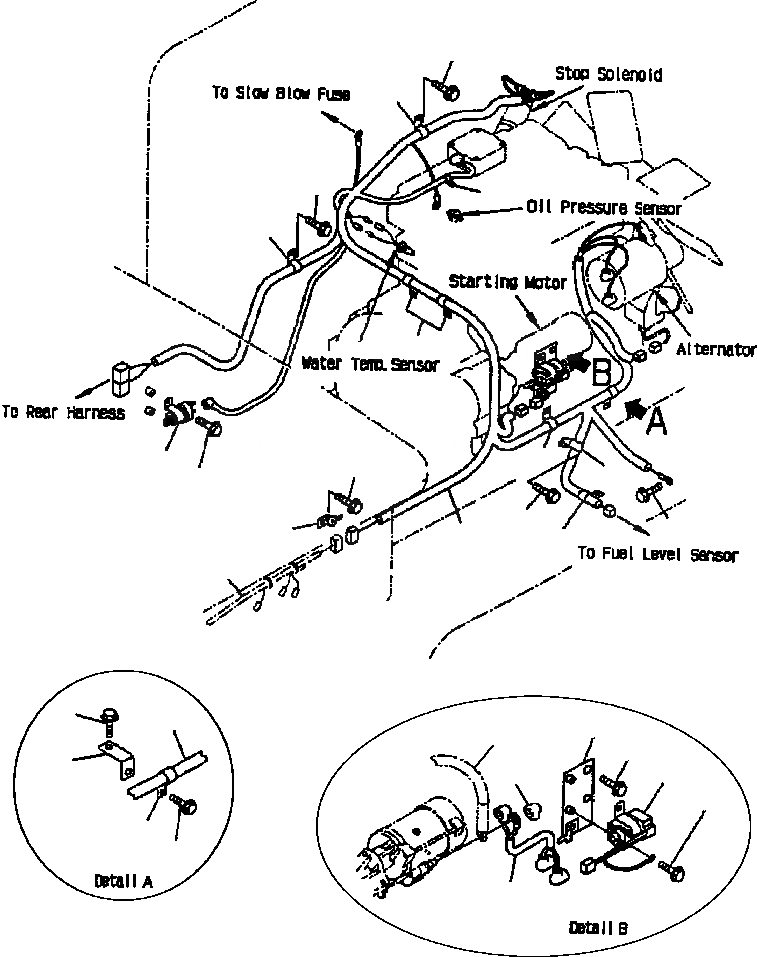

Схема запчастей Komatsu WA180-3MC - FIG. B-A Э/ПРОВОДКА ДВИГАТЕЛЯ - ОСНОВН. Э/ПРОВОДКА КОМПОНЕНТЫ ДВИГАТЕЛЯ
9
6
9
10
6
6
6
1
13
7
2
8
8
12
3
11
5
3
14
19
17
4
16
20
15
6
8
18
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

600-815-2170

SWITCH, HEATER

SN: A81001-UP-UP

1шт.

2

01435-00610

BOLT

SN: A81001-UP-UP

2шт.

3

417-06-A1580

HARNESS, ENGINE WIRING

SN: A81001-UP-UP

1шт.

4

426-01-12360

PLATE

SN: A81001-UP-UP

1шт.

5

01435-01016

BOLT

SN: A81001-UP-UP

1шт.

6

08036-01814

CLIP

SN: A81001-UP-UP

6шт.

7

08036-01214

CLIP

SN: A81001-UP-UP

1шт.

8

01435-01016

BOLT

SN: A81001-UP-UP

3шт.

9

01435-01220

BOLT

SN: A81001-UP-UP

2шт.

10

08036-00814

CLIP

SN: A81001-UP-UP

1шт.

11

08036-10814

CLIP

SN: A81001-UP-UP

1шт.

12

08053-00912

CLIP

SN: A81001-UP-UP

1шт.

13

01435-01220

BOLT

SN: A81001-UP-UP

1шт.

14

1308 344 H1

BRACKET

SN: A81001-UP-UP

1шт.

15

01435-01220

BOLT

SN: A81001-UP-UP

2шт.

16

1207 387 H2

SWITCH

SN: A81001-UP-UP

1шт.

17

01435-00616

BOLT

SN: A81001-UP-UP

2шт.

18

1308 349 H91

HARNESS, ENGINE WIRING

SN: A81001-UP-UP

1шт.

19

HARNESS, STARTER(SEE FIG. B0000-02A0)

SN: A81001-UP-UP

-1шт.

20

CAP (SEE FIG. B0000-02A0)

SN: A81001-UP-UP

-1шт.

21

WIRING HARNESS, TRANSMISSION(SEE FIG. F4300-03A0)

SN: A81001-UP-UP

-1шт.
