FIG. E-A ОСНОВН. Э/ПРОВОДКА - ЗАДН. РАМА ЛИНИЯ

Запчасти Komatsu WA180-3MC FIG. E-A ОСНОВН. Э/ПРОВОДКА - ЗАДН. РАМА ЛИНИЯ ЭЛЕКТРИКА

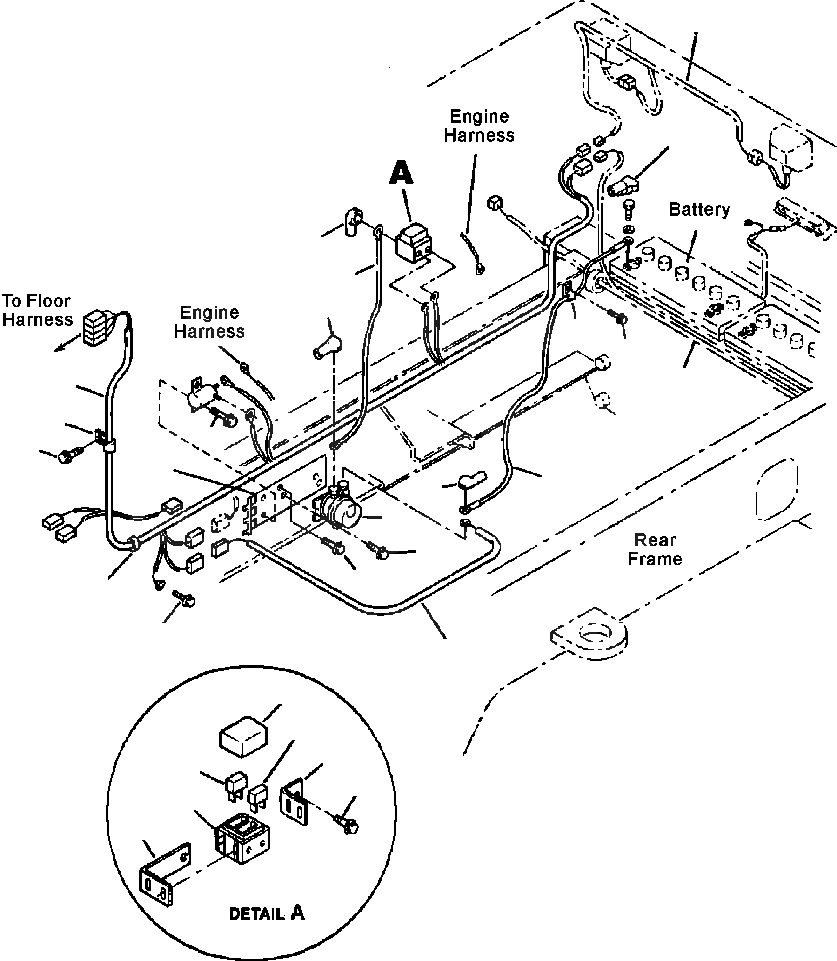

Схема запчастей Komatsu WA180-3MC - FIG. E-A ОСНОВН. Э/ПРОВОДКА - ЗАДН. РАМА ЛИНИЯ ЭЛЕКТРИКА
25
7
12
11
10
13
14
24
1
2
17
3
15
6
10
8
9
16
4
17
5
20
19
21
18
23
20
22
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

417-06-A1910

WIRING HARNESS, REAR FRAME

SN: A81001-UP-UP

1шт.

|$1

08020-10000

DIODE

SN: A81001-UP-UP

2шт.

2

08036-02514

CLIP

SN: A81001-UP-UP

1шт.

3

01435-01016

BOLT

SN: A81001-UP-UP

2шт.

4

935 522 C1

STRAP

SN: A81001-UP-UP

2шт.

5

417-06-22231

WIRING HARNESS

SN: A81001-UP-UP

1шт.

6

418-06-A1430

WIRE, RELAY

SN: A81001-UP-UP

1шт.

7

08038-06031

CAP

SN: A81001-UP-UP

1шт.

8

08088-30000

SWITCH

SN: A81001-UP-UP

1шт.

9

01435-00825

BOLT

SN: A81001-UP-UP

2шт.

10

08038-06031

CAP

SN: A81001-UP-UP

2шт.

11

417-06-22330

WIRE

SN: A81001-UP-UP

1шт.

12

08038-06031

CAP

SN: A81001-UP-UP

2шт.

13

08036-01214

CLIP

SN: A81001-UP-UP

4шт.

14

01435-01016

BOLT

SN: A81001-UP-UP

1шт.

15

418-06-22550

BRACKET

SN: A81001-UP-UP

1шт.

16

01435-01016

BOLT

SN: A81001-UP-UP

2шт.

17

01435-00612

BOLT

SN: A81001-UP-UP

3шт.

18

421-06-22830

FUSE - 120 A

SN: A81001-UP-UP

1шт.

19

421-06-22820

FUSE, SLOW BLOW - 80 A

SN: A81001-UP-UP

1шт.

20

421-06-22880

HOLDER

SN: A81001-UP-UP

1шт.

|$21

421-06-22990

BOLT

SN: A81001-UP-UP

4шт.

21

421-06-22910

BRACKET

SN: A81001-UP-UP

1шт.

22

421-06-22920

BRACKET

SN: A81001-UP-UP

1шт.

23

01435-00812

BOLT

SN: A81001-UP-UP

1шт.

24

WIRING HARNESS, BATTERY(SEE FIG. E0120-01A0)

SN: A81001-UP-UP

-1шт.

25

WIRING HARNESS, RADIATOR GUARD(SEE FIG. M4120-02A0)

SN: A81001-UP-UP

-1шт.
