ЗАДН. МОСТ (КОНЕЧНАЯ ПЕРЕДАЧА ПРАВ.)

Запчасти Komatsu WA20-2 ЗАДН. МОСТ (КОНЕЧНАЯ ПЕРЕДАЧА ПРАВ.) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ

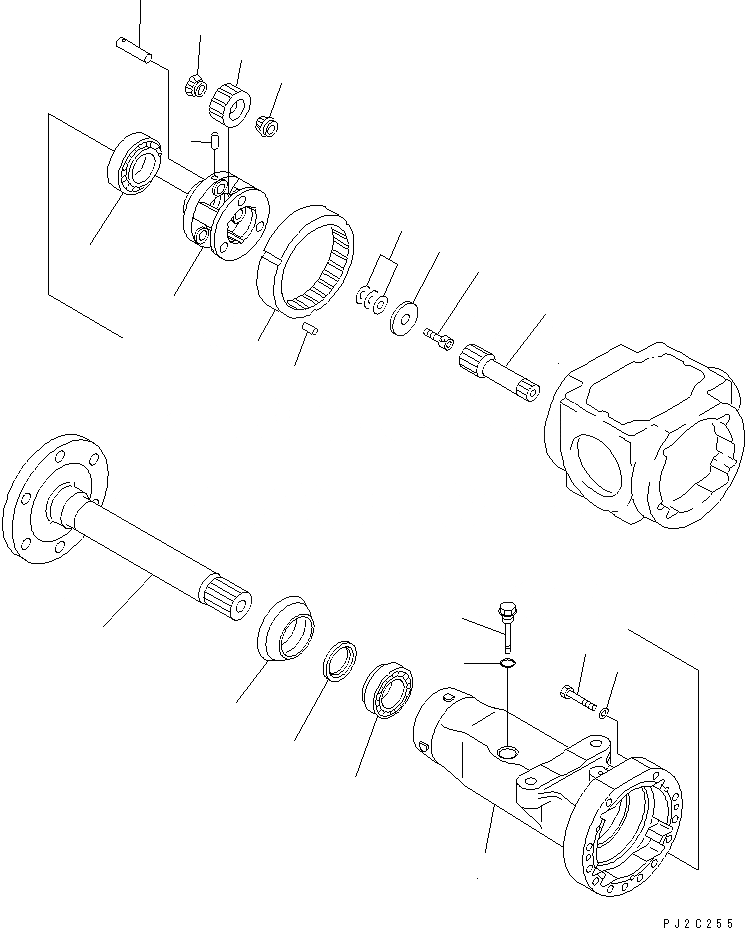

Схема запчастей Komatsu WA20-2 - ЗАДН. МОСТ (КОНЕЧНАЯ ПЕРЕДАЧА ПРАВ.) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

361-23-20000

REAR AXLE ASS'Y

SN: 10001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F4530-01A0 TO F4530-03A0.

-1шт.

1

361-23-23210

HOUSING,R.H.

SN: 10001-UP

1шт.

2

361-22-23150

PLUG

SN: 10001-UP

1шт.

3

07002-12434

O-RING

SN: 10001-UP

1шт.

4

01010-61265

BOLT

SN: 10001-UP

12шт.

5

01643-31232

WASHER

SN: 10001-UP

12шт.

6

363-22-32530

GEAR

SN: 10001-UP

3шт.

7

363-22-32810

BEARING

SN: 10001-UP

6шт.

8

363-22-32510

SHAFT

SN: 10001-UP

3шт.

9

04025-00612

PIN

SN: 10001-UP

3шт.

10

361-22-22610

CARRIER

SN: 10001-UP

1шт.

11

363-22-32251

HOLDER

SN: 10001-UP

1шт.

12

706-77-40310

BOLT

SN: 10001-UP

1шт.

13

361-22-22270

SHIM¤ 0.05MM

SN: 10001-UP

2шт.

|13

361-22-22280

SHIM¤ 0.2MM

SN: 10001-UP

2шт.

|13

361-22-22290

SHIM¤ 0.5MM

SN: 10001-UP

2шт.

14

363-22-32421

SHAFT

SN: 10001-UP

2шт.

15

363-22-32540

GEAR,TAFUT

SN: 10001-UP

1шт.

16

363-22-32580

PIN

SN: 10001-UP

3шт.

17

361-22-22410

SHAFT

SN: 10001-UP

1шт.

18

06040-06208

BEARING

SN: 10001-UP

1шт.

19

06040-06209

BEARING

SN: 10001-UP

1шт.

20

361-22-22460

SEAL

SN: 10001-UP

1шт.

21

361-22-22450

SPACER

SN: 10001-UP

1шт.
