ОСНОВН. КОНСТРУКЦИЯ И ПРИБОРНАЯ ПАНЕЛЬ(№-)

Запчасти Komatsu WA200-1 ОСНОВН. КОНСТРУКЦИЯ И ПРИБОРНАЯ ПАНЕЛЬ(№-) РАМА И ЧАСТИ КОРПУСА

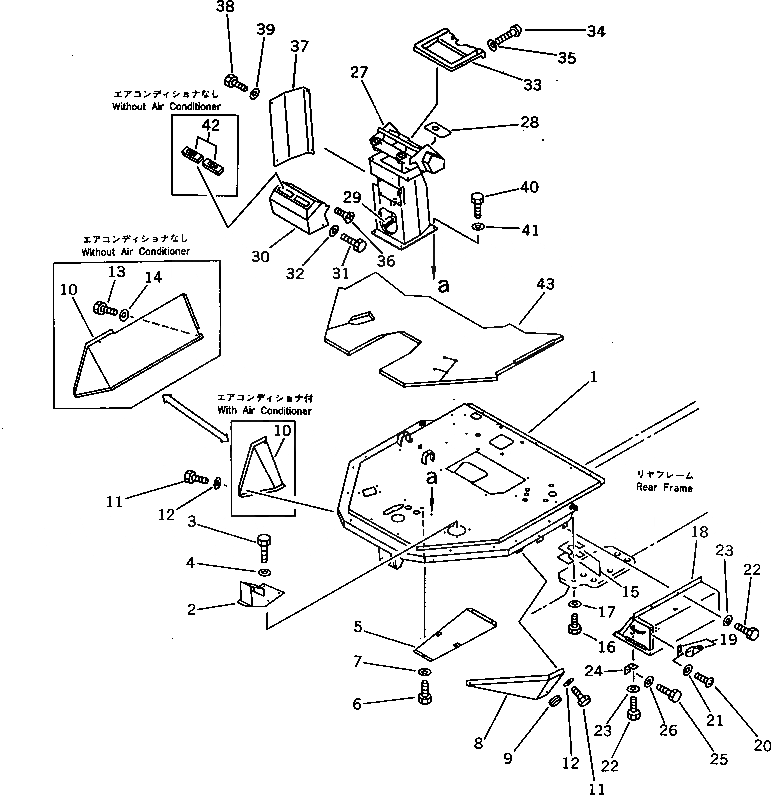

Схема запчастей Komatsu WA200-1 - ОСНОВН. КОНСТРУКЦИЯ И ПРИБОРНАЯ ПАНЕЛЬ(№-) РАМА И ЧАСТИ КОРПУСА
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

418-54-12510

FRAME,FLOOR

SN: 20001-UP

1шт.

2

419-54-13220

PLATE

SN: 20001-UP

1шт.

3

01010-50612

BOLT

SN: 20001-UP

3шт.

4

01643-30623

WASHER

SN: 20001-UP

3шт.

5

419-54-12413

COVER

SN: 20001-UP

1шт.

6

01010-50816

BOLT

SN: 10001-UP

5шт.

7

01643-30823

WASHER

SN: 10001-UP

5шт.

8

419-54-12811

COVER,L.H.

SN: 10001-UP

1шт.

9

09415-00706

CAP

SN: 20001-UP

1шт.

10

419-54-12822

COVER,R.H.(WITH AIR CONDITIONER)

SN: 20001-UP

1шт.

10

419-54-12911

COVER,R.H. (WITHOUT AIR CONDITIONER)

SN: 20001-UP

1шт.

11

01010-50816

BOLT

SN: 10001-UP

6шт.

12

01643-30823

WASHER

SN: 10001-UP

6шт.

13

01010-51225

BOLT,(WITHOUT AIR CONDITIONER)

SN: 20001-UP

1шт.

14

01643-31232

WASHER,(WITHOUT AIR CONDITIONER)

SN: 20001-UP

1шт.

15

419-54-12850

SHIM, 0.5MM

SN: 10001-UP

10шт.

15

419-54-12860

SHIM, 1.6MM

SN: 10001-UP

10шт.

16

01010-51455

BOLT

SN: 10001-UP

4шт.

17

01643-31445

WASHER

SN: 10001-UP

4шт.

18

418-V35-1121

BOX,TOOL

SN: 20001-UP

1шт.

19

421-09-12320

HOLDER

SN: 20001-UP

1шт.

20

01220-40408

SCREW

SN: 20001-UP

5шт.

21

01641-20405

WASHER

SN: 20001-UP

5шт.

22

01010-51230

BOLT

SN: 20001-UP

4шт.

23

01643-31232

WASHER

SN: 20001-UP

4шт.

24

418-54-12340

PLATE

SN: 20001-UP

2шт.

25

01010-51025

BOLT

SN: 20001-UP

2шт.

26

01643-31032

WASHER

SN: 20001-UP

2шт.

27

419-54-12375

SUPPORT

SN: 20001-UP

1шт.

28

421-54-12273

INSULATOR

SN: 10001-UP

1шт.

29

419-54-12631

SHEET

SN: 10001-UP

1шт.

30

421-54-12813

COVER

SN: 10001-UP

1шт.

31

01010-50820

BOLT

SN: 10001-UP

4шт.

32

01643-30823

WASHER

SN: 10001-UP

4шт.

33

425-54-12871

COVER

SN: 10634-UP

1шт.

34

01220-40816

SCREW

SN: 10634-UP

2шт.

35

01643-30823

WASHER

SN: 10001-UP

2шт.

36

424-54-12540

SCREW

SN: 10217-UP

2шт.

37

419-54-12383

COVER

SN: 20001-UP

1шт.

38

01010-50820

BOLT

SN: 10001-UP

4шт.

39

01643-30823

WASHER

SN: 10001-UP

4шт.

40

01010-51230

BOLT

SN: 10001-UP

4шт.

41

01643-31232

WASHER

SN: 10001-UP

4шт.

42

424-09-12610

COVER,(WITHOUT AIR CONDITIONER)

SN: 10001-UP

4шт.

43

419-54-12233

MAT,FLOOR

SN: 10001-UP

1шт.
