ПЕРЕДАЧА (/) (ПРИВОД)

Запчасти Komatsu WA200-5 ПЕРЕДАЧА (/) (ПРИВОД) ТРАНСМИССИЯ

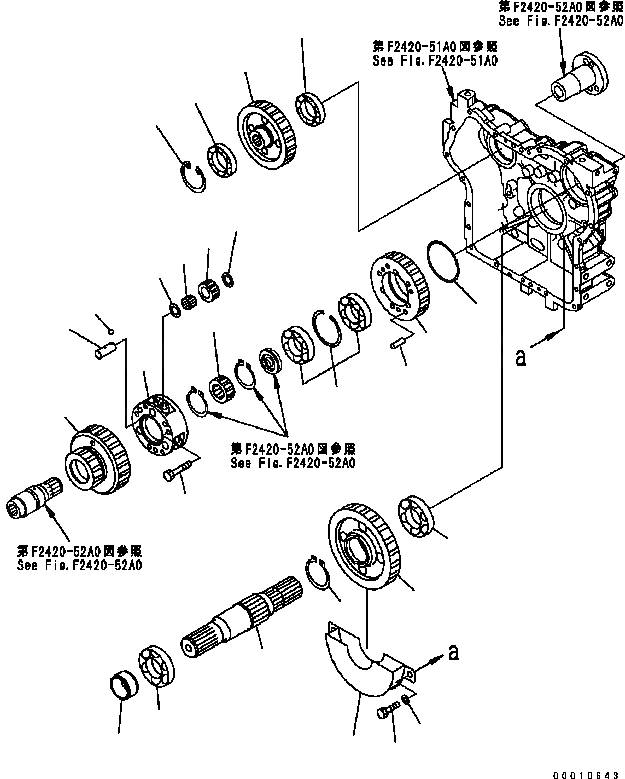

Схема запчастей Komatsu WA200-5 - ПЕРЕДАЧА (/) (ПРИВОД) ТРАНСМИССИЯ
23
24
21
22
18
19
20
17
25
10
3
5
8
7
6
2
7
1
4
13
9
11
12
16
15
14
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

417-17-31004

TRANSFER ASS'Y

SN: B10320-UP

1шт.

|1

0

TRANSFER ASS'Y

SN: B10001-B10319

1шт.

|$1

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGSF2420-51A0 TO F2420-54A0

-1шт.

1

418-17-32211

GEAR

SN: B10001-UP

1шт.

2

418-17-32411

GEAR

SN: B10001-UP

3шт.

3

418-17-32611

GEAR {RING}

SN: B10001-UP

1шт.

4

418-17-32312

CARRIER

SN: B10001-UP

1шт.

5

418-17-32511

SHAFT

SN: B10001-UP

3шт.

6

418-17-39311

BEARING {NEEDLE}

SN: B10001-UP

3шт.

7

418-17-32570

THRUST WASHER

SN: B10001-UP

6шт.

8

04260-00635

BALL

SN: B10001-UP

3шт.

9

04020-01228

PIN

SN: B10001-UP

2шт.

10

01252-31260

BOLT

SN: B10001-UP

6шт.

11

417-17-33212

GEAR

SN: B10001-UP

1шт.

12

14Y-22-13270

RING

SN: B10001-UP

1шт.

13

418-17-39321

BEARING

SN: B10001-UP

1шт.

14

417-17-33220

GEAR

SN: B10001-UP

1шт.

15

06040-06011

BEARING

SN: B10001-UP

2шт.

16

04065-09030

RING {SNAP}

SN: B10001-UP

1шт.

17

417-17-33231

GEAR {OUTPUT}

SN: B10001-UP

1шт.

18

417-17-33410

BUFFLE

SN: B10001-UP

1шт.

19

01010-81225

BOLT

SN: B10320-UP

2шт.

|19

01010-81225

BOLT

SN: B10001-B10319

1шт.

20

01643-31232

WASHER

SN: B10320-UP

2шт.

|20

01643-31232

WASHER

SN: B10001-B10319

1шт.

21

417-17-32121

SHAFT

SN: B10320-UP

1шт.

|21

417-17-32120

SHAFT

SN: B10001-B10319

1шт.

22

04064-07525

RING

SN: B10001-UP

1шт.

23

417-17-32132

SPACER

SN: B10001-UP

1шт.

24

418-17-39330

BEARING

SN: B10001-UP

1шт.

25

418-17-39340

BEARING

SN: B10001-UP

1шт.
