ГИДРАВЛ УПРАВЛЯЮЩ. КЛАПАН (3-Х СЕКЦИОНН. КЛАПАН) (ВНУТР. ЧАСТИ) (/)

Запчасти Komatsu WA200PZ-6 ГИДРАВЛ УПРАВЛЯЮЩ. КЛАПАН (3-Х СЕКЦИОНН. КЛАПАН) (ВНУТР. ЧАСТИ) (/) H ГИДРАВЛИКА

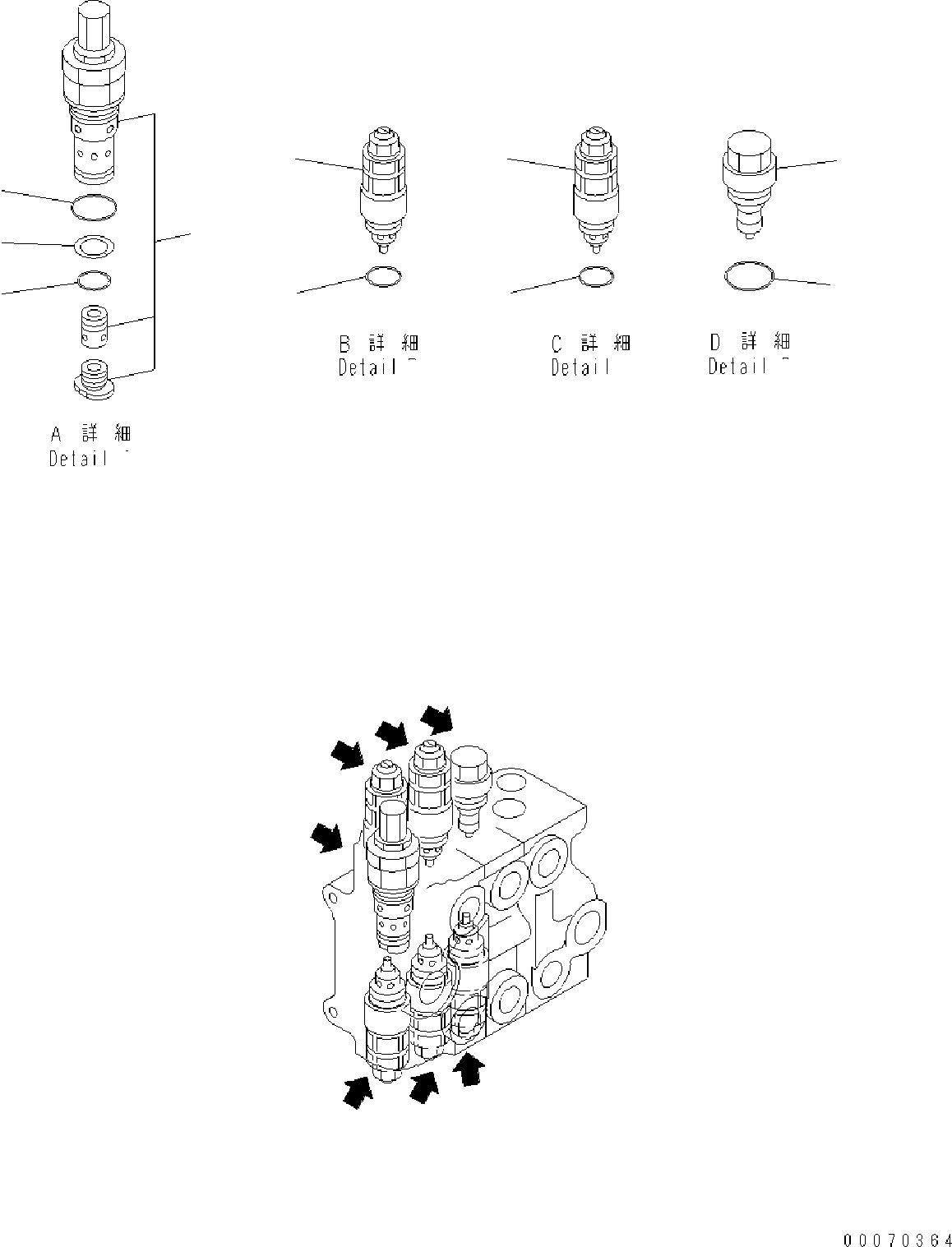

Схема запчастей Komatsu WA200PZ-6 - ГИДРАВЛ УПРАВЛЯЮЩ. КЛАПАН (3-Х СЕКЦИОНН. КЛАПАН) (ВНУТР. ЧАСТИ) (/) H ГИДРАВЛИКА
D
C
C
C
C
B
A
10
9
7
8
6
5
1
4
3
2
A
B
C
D
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$1

709-83-13300

CONTROL VALVE

SN: H00051-UP

1шт.

1

700-89-64001

VALVE ASSEMBLY, RELIEF

SN: H00051-UP

1шт.

2

07000-F2022

O-RING

SN: H00051-UP

1шт.

3

700-80-51190

RING

SN: H00051-UP

1шт.

4

07002-13334

O-RING

SN: H00051-UP

1шт.

5

723-90-66100

VALVE ASSEMBLY, SUCTION AND SAFETY

SN: H00051-UP

1шт.

6

07000-13024

O-RING

SN: H00051-UP

1шт.

7

723-90-64600

VALVE ASSEMBLY, SUCTION AND SAFETY

SN: H00051-UP

4шт.

8

07000-13024

O-RING

SN: H00051-UP

1шт.

9

723-40-85100

VALVE ASSEMBLY, SUCTION

SN: H00051-UP

1шт.

10

709-25-11390

O-RING

SN: H00051-UP

1шт.
