УПРАВЛЕНИЕ ПОГРУЗКОЙ БЛОК (С MULTI FUNCTION MONO РЫЧАГ) (KNOB ASSEMBLY)

Запчасти Komatsu WA200PZ-6 УПРАВЛЕНИЕ ПОГРУЗКОЙ БЛОК (С MULTI FUNCTION MONO РЫЧАГ) (KNOB ASSEMBLY) K OPERATORґS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ

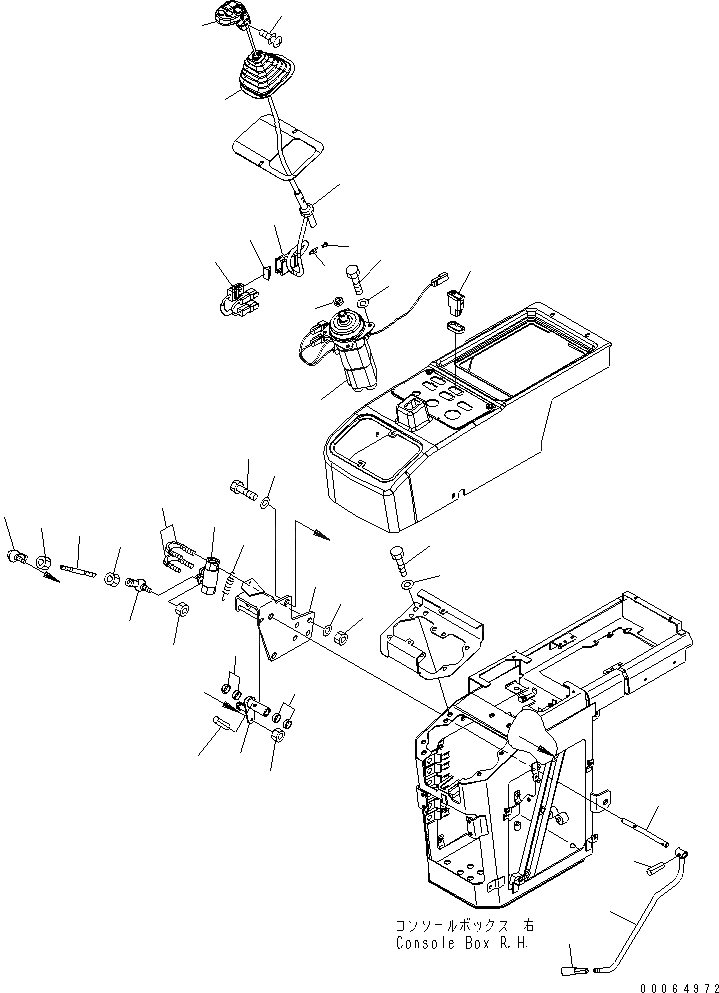

Схема запчастей Komatsu WA200PZ-6 - УПРАВЛЕНИЕ ПОГРУЗКОЙ БЛОК (С MULTI FUNCTION MONO РЫЧАГ) (KNOB ASSEMBLY) K OPERATORґS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ
2
5
4
16
7
6
3
13
8
9
11
12
10
1
30
31
32
22
33
26
25
27
28
b
24
36
21
b
19
23
36
21
29
a
34
35
14
15
a
20
19
17
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

702-16-03661

PILOT VALVE

SN: H00051-UP

1шт.

|$2

418-43-38164

KNOB ASSEMBLY

SN: H00051-UP

1шт.

2

418-43-38213

KNOB

SN: H00051-UP

1шт.

|$4

42C-S33-1251

KNOB

SN: H00051-UP

1шт.

|$5

418-43-38290

CAP

SN: H00051-UP

1шт.

|$6

42C-S33-1220

CASE

SN: H00051-UP

1шт.

|$7

42C-S33-1170

GUIDE

SN: H00051-UP

2шт.

|$8

42C-S33-1180

O-RING

SN: H00051-UP

1шт.

3

418-43-38173

LEVER

SN: H00051-UP

1шт.

4

418-43-38190

BOOT

SN: H00051-UP

1шт.

5

01245-00612

SCREW

SN: H00051-UP

2шт.

6

421-06-31510

CONNECTOR

SN: H00051-UP

1шт.

7

421-06-31520

CONNECTOR

SN: H00051-UP

1шт.

8

08191-05310

PIN

SN: H00051-UP

10шт.

9

08191-00710

PLUG

SN: H00051-UP

2шт.

10

423-06-45480

SWITCH, FNR

SN: H00051-UP

1шт.

11

01010-80820

BOLT

SN: H00051-UP

4шт.

12

01643-30823

WASHER

SN: H00051-UP

4шт.

13

01582-11411

NUT

SN: H00051-UP

1шт.

14

01010-81016

BOLT

SN: H00051-UP

1шт.

15

01643-31032

WASHER

SN: H00051-UP

1шт.

16

418-06-42380

WIRING HARNESS

SN: H00051-UP

1шт.

17

418-43-48140

LEVER

SN: H00051-UP

1шт.

18

09305-00800

KNOB

SN: H00051-UP

1шт.

19

04025-00520

PIN

SN: H00051-UP

2шт.

20

418-43-38131

SHAFT

SN: H00051-UP

1шт.

21

421-09-21220

BUSHING

SN: H00051-UP

4шт.

22

203-43-21370

SPRING

SN: H00051-UP

1шт.

23

418-43-38120

LEVER

SN: H00051-UP

1шт.

24

04256-40616

JOINT

SN: H00051-UP

1шт.

25

418-43-28150

ROD

SN: H00051-UP

1шт.

26

01580-10605

NUT

SN: H00051-UP

1шт.

27

01508-40603

NUT

SN: H00051-UP

1шт.

28

04256-50616

JOINT

SN: H00051-UP

1шт.

29

418-43-38112

BRACKET

SN: H00051-UP

1шт.

30

01010-81220

BOLT

SN: H00051-UP

2шт.

31

01643-31232

WASHER

SN: H00051-UP

2шт.

32

20Y-62-15651

VALVE

SN: H00051-UP

1шт.

33

07283-33442

CLIP

SN: H00051-UP

2шт.

34

01643-31032

WASHER

SN: H00051-UP

4шт.

35

01597-01009

NUT

SN: H00051-UP

4шт.

36

426-09-11130

NUT

SN: H00051-UP

2шт.
