ТРАНСМИССИЯ (КОРПУС ТРАНСМИССИИ) (/) (ДЛЯ ЭКСТРЕННОГО УПРАВЛЕНИЯ)

Запчасти Komatsu WA250-3-SN ТРАНСМИССИЯ (КОРПУС ТРАНСМИССИИ) (/) (ДЛЯ ЭКСТРЕННОГО УПРАВЛЕНИЯ) ТРАНСМИССИЯ

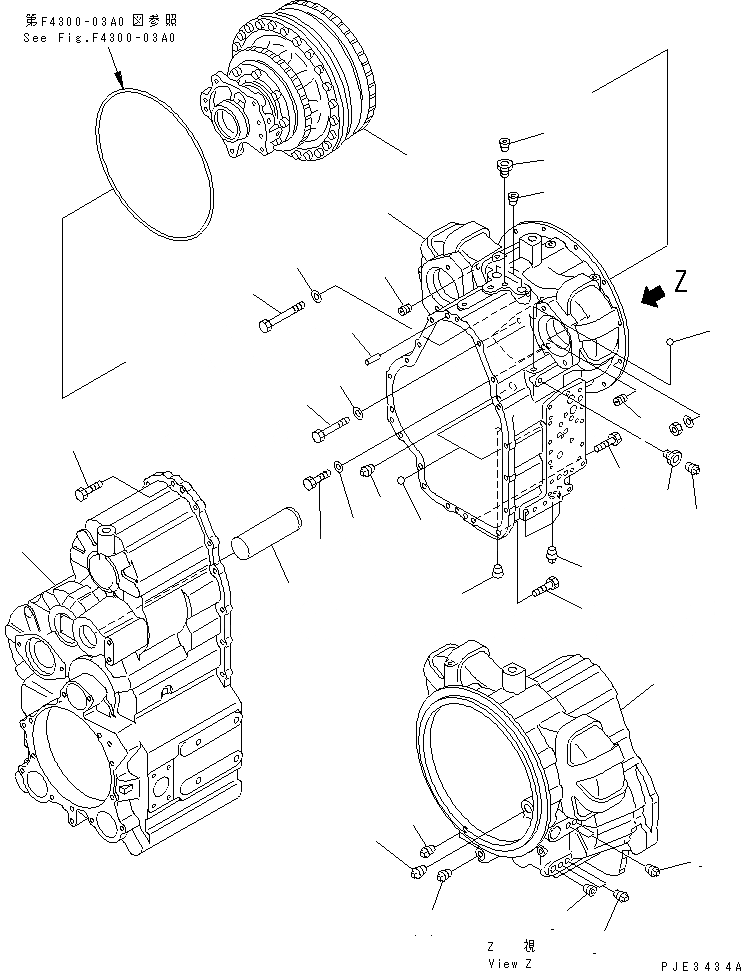

Схема запчастей Komatsu WA250-3-SN - ТРАНСМИССИЯ (КОРПУС ТРАНСМИССИИ) (/) (ДЛЯ ЭКСТРЕННОГО УПРАВЛЕНИЯ) ТРАНСМИССИЯ
1
2
3
4
4
5
5
6
6
7
7
8
8
8
9
9
10
11
11
11
12
12
13
14
15
15
16
17
18
19
20
20
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

714-13-10041

TORQFLOW ASS'Y

SN: 65040-UP

1шт.

|1

714-13-10040

TORQFLOW ASS'Y

SN: 65001-65039

1шт.

|1

714-13-10012

TORQFLOW ASS'Y

SN: 65040-UP

1шт.

|1

714-13-10011

TORQFLOW ASS'Y

SN: 65001-65039

1шт.

|$$5

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F4350-51A1 TO 57A1¤ 58A3¤ 59A1 TO 69A1¤ 70A3 AND 71A1.

-1шт.

1

711-57-00300

TORQUE CONVERTER A.

SN: 65001-UP

1шт.

|2

714-13-11110

CASE ASS'Y,FRONT

SN: 65001-UP

1шт.

2

0

CASE,FRONT

SN: 65001-UP

1шт.

3

714-12-16510

SHAFT,IDLER

SN: 65001-UP

1шт.

|4

714-13-11121

CASE ASS'Y,REAR

SN: 65001-UP

1шт.

4

0

CASE,REAR

SN: 65001-UP

1шт.

5

07043-70312

PLUG

SN: 65001-UP

2шт.

6

714-11-19390

BALL

SN: 65001-UP

3шт.

7

419-15-12750

ORIFICE

SN: 65001-UP

2шт.

8

07042-80108

PLUG

SN: 65001-UP

5шт.

9

07043-70617

PLUG

SN: 65001-UP

2шт.

10

07043-70617

PLUG

SN: 65001-UP

2шт.

11

07043-70211

PLUG

SN: 65001-UP

5шт.

12

21T-38-11390

BUSHING

SN: 65001-UP

2шт.

13

07043-70108

PLUG

SN: 65001-UP

1шт.

14

04020-01434

PIN,DOWEL

SN: 65001-UP

2шт.

15

01010-81240

BOLT

SN: 65001-UP

13шт.

16

01010-81235

BOLT

SN: 65001-UP

2шт.

17

01010-81295

BOLT

SN: 65001-UP

3шт.

18

01010-81265

BOLT

SN: 65001-UP

1шт.

19

01011-81225

BOLT

SN: 65001-UP

1шт.

20

01643-31232

WASHER

SN: 65001-UP

5шт.

21

419-15-18131

LIQUID GASKET,(NOT SHOWN) (K1)

SN: 65001-UP

1шт.
