FIG. T-A ГИДРОЦИЛИНДР ПОДЪЕМА - КРЕПЛЕНИЕ И ПАТРУБКИ

Запчасти Komatsu WA250-3L FIG. T-A ГИДРОЦИЛИНДР ПОДЪЕМА - КРЕПЛЕНИЕ И ПАТРУБКИ РАБОЧЕЕ ОБОРУДОВАНИЕ

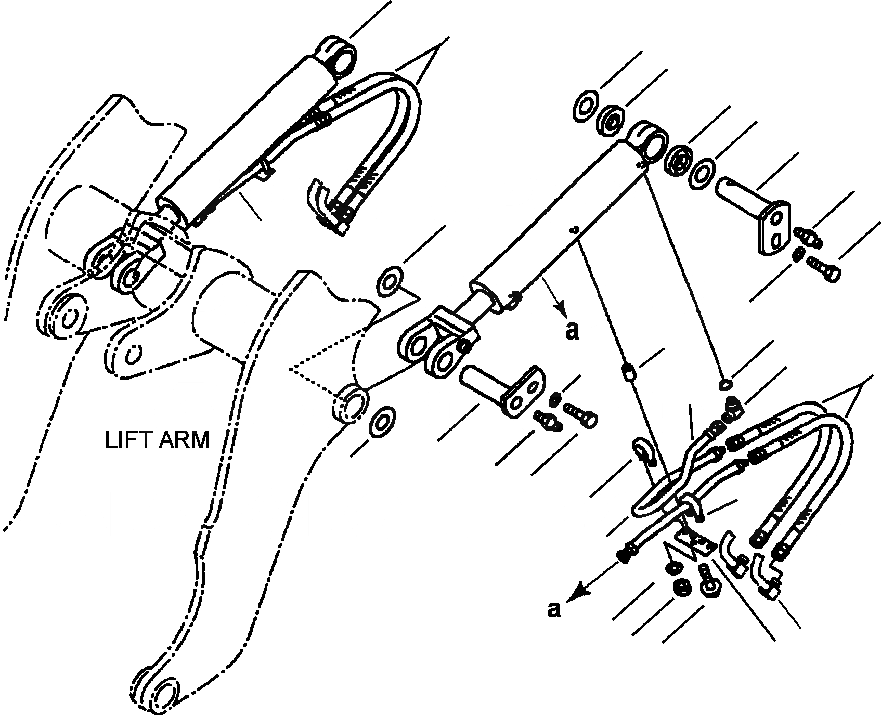

Схема запчастей Komatsu WA250-3L - FIG. T-A ГИДРОЦИЛИНДР ПОДЪЕМА - КРЕПЛЕНИЕ И ПАТРУБКИ РАБОЧЕЕ ОБОРУДОВАНИЕ
1
2
15
18
18
15
13
14
16
20
3
17
6
11
5
2
23
4
19
21
22
7
7
3
9
24
8
10
12
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

CYLINDER ASSEMBLY, LIFT(SEE FIG. T4140-01A1)

SN: A70001-UP-UP

-1шт.

2

419-62-13790

HOSE

SN: A70001-UP-UP

4шт.

3

481-62-23270

TUBE

SN: A70001-UP-UP

2шт.

4

418-62-23280

TUBE

SN: A70001-UP-UP

2шт.

5

07235-10628

ELBOW

SN: A70001-UP-UP

2шт.

6

07002-12434

O-RING

SN: A70001-UP-UP

2шт.

7

07283-22738

CLIP

SN: A70001-UP-UP

4шт.

8

01597-01009

NUT

SN: A70001-UP-UP

8шт.

9

01643-31032

WASHER

SN: A70001-UP-UP

8шт.

10

418-62-23290

PLATE

SN: A70001-UP-UP

2шт.

11

426-35-11370

SPACER

SN: A70001-UP-UP

2шт.

12

01435-01265

BOLT

SN: A70001-UP-UP

2шт.

13

417-70-A1310

PIN

SN: A70001-UP-UP

2шт.

14

07020-00000

FITTING, GREASE

SN: A70001-UP-UP

2шт.

15

418-70-11340

SHIM - 0.059 IN. (1.50 MM)

SN: A70001-UP-UP

2шт.

|$15

418-70-11440

SHIM - 0.118 IN. (3.00 MM)

SN: A70001-UP-UP

2шт.

16

01010-81625

BOLT

SN: A70001-UP-UP

2шт.

17

421-70-11280

WASHER

SN: A70001-UP-UP

2шт.

18

418-09-11110

SEAL, DUST

SN: A70001-UP-UP

4шт.

19

418-70-11972

PIN

SN: A70001-UP-UP

2шт.

20

417-70-11340

SHIM - 0.059 IN. (1.50 MM)

SN: A70001-UP-UP

4шт.

21

07020-00000

FITTING, GREASE

SN: A70001-UP-UP

2шт.

22

01010-81625

BOLT

SN: A70001-UP-UP

2шт.

23

421-70-11280

WASHER

SN: A70001-UP-UP

2шт.

24

TUBE, LIFT CYLINDER LINE(SEE FIG. H4200-04A0)

SN: A70001-UP-UP

-1шт.
