КЛАПАН УПРАВЛЕНИЯ ТРАНСМИССИЕЙ (/) (СОЛЕНОИДНЫЙ КЛАПАН)

Запчасти Komatsu WA250PT-3 КЛАПАН УПРАВЛЕНИЯ ТРАНСМИССИЕЙ (/) (СОЛЕНОИДНЫЙ КЛАПАН) СИЛОВАЯ ПЕРЕДАЧА

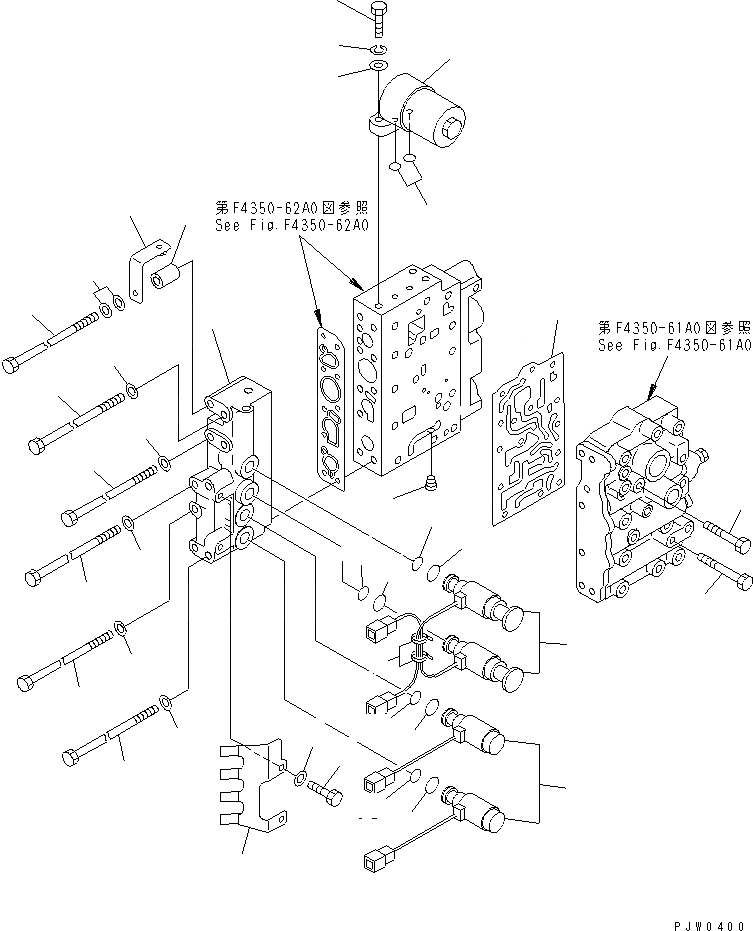

Схема запчастей Komatsu WA250PT-3 - КЛАПАН УПРАВЛЕНИЯ ТРАНСМИССИЕЙ (/) (СОЛЕНОИДНЫЙ КЛАПАН) СИЛОВАЯ ПЕРЕДАЧА
1
2
2A
2A
2B
2B
3
3A
3A
3B
3B
4
5
6
7
8
9
10
10
11
12
13
13
13
13
13
13
14
15
16
17
18
19
20
21
22
23
24
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$4

714-13-10001

TORQFLOW ASS'Y

SN: 50021-UP

1шт.

|$5

714-13-10000

TORQFLOW ASS'Y

SN: 50001-50020

1шт.

|$6

714-13-10041

TORQFLOW ASS'Y,(WITH EMERGENCY STEERING)

SN: 50021-UP

1шт.

|$7

714-13-10040

TORQFLOW ASS'Y,(WITH EMERGENCY STEERING)

SN: 50001-50020

1шт.

|$$5

THESE ASSEMBLIES CONSISTS OF ALL PARTS SHOWN IN FIGS.F4350-51A0 TO F4350-70A0.

-1шт.

|$9

714-11-15030

CONTROL VALVE ASS'Y

SN: 50001-UP

1шт.

|$$7

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F4350-61A0 TO F4350-63A0.

-1шт.

|$11

714-11-16200

VALVE ASS'Y,LOWER

SN: 50001-UP

1шт.

|$$9

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F4350-62A0 AND F4350-63A0.

-1шт.

|$13

714-11-16900

VALVE ASS'Y,SOLENOID

SN: 50001-UP

1шт.

1

714-11-16800

BODY ASS'Y,SOLENOID

SN: 50001-UP

1шт.

2

714-11-16830

SOLENOID VALVE

SN: 50001-UP

2шт.

2A

714-11-16850

O-RING

SN: 50001-UP

1шт.

2B

07000-E2016

O-RING

SN: 50001-UP

1шт.

3

714-11-16840

SOLENOID VALVE

SN: 50001-UP

2шт.

3A

714-11-16850

O-RING

SN: 50001-UP

1шт.

3B

07000-E2016

O-RING

SN: 50001-UP

1шт.

4

714-11-16811

BRACKET

SN: 50001-UP

1шт.

5

01010-80816

BOLT

SN: 50001-UP

2шт.

6

01643-30823

WASHER

SN: 50001-UP

2шт.

7

08034-00414

BAND

SN: 53001-UP

2шт.

8

01010-81085

BOLT

SN: 50001-UP

1шт.

9

01011-81015

BOLT

SN: 50001-UP

1шт.

10

01011-81015

BOLT

SN: 50001-UP

4шт.

11

01010-81085

BOLT

SN: 50001-UP

2шт.

12

01010-81085

BOLT

SN: 50001-UP

1шт.

13

01643-31032

WASHER

SN: 50001-UP

10шт.

14

195-30-34260

WASHER

SN: 50001-UP

1шт.

15

419-06-12840

PLATE

SN: 50001-UP

1шт.

16

07043-70108

PLUG

SN: 50001-UP

1шт.

17

419-15-16811

GASKET

SN: 50001-UP

1шт.

18

01010-80860

BOLT

SN: 50001-UP

1шт.

19

01010-80875

BOLT

SN: 50001-UP

1шт.

20

419-15-16660

FILTER ASS'Y

SN: 50001-UP

1шт.

21

07000-02014

O-RING

SN: 50001-UP

2шт.

22

01010-81035

BOLT

SN: 50001-UP

2шт.

23

01602-01030

WASHER,SPRING

SN: 50001-UP

2шт.

24

01642-21016

WASHER

SN: 50001-UP

2шт.
