ТРАНСМИССИЯ (ОНОСЯЩИЕСЯ К НЕЙ ЧАСТИ)(МОНТАЖНЫЙ КАРКАС И НАПОЛНИТЕЛЬ ТРУБКА)

Запчасти Komatsu WA250PT-3 ТРАНСМИССИЯ (ОНОСЯЩИЕСЯ К НЕЙ ЧАСТИ)(МОНТАЖНЫЙ КАРКАС И НАПОЛНИТЕЛЬ ТРУБКА) СИЛОВАЯ ПЕРЕДАЧА

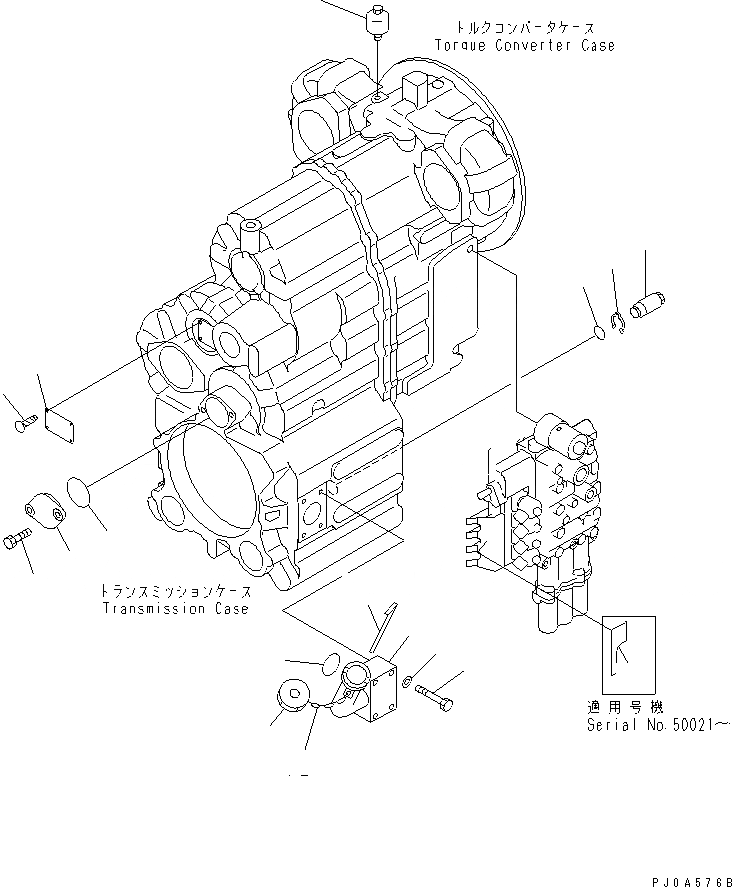

Схема запчастей Komatsu WA250PT-3 - ТРАНСМИССИЯ (ОНОСЯЩИЕСЯ К НЕЙ ЧАСТИ)(МОНТАЖНЫЙ КАРКАС И НАПОЛНИТЕЛЬ ТРУБКА) СИЛОВАЯ ПЕРЕДАЧА
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$2

714-13-10041

TORQFLOW ASS'Y

SN: 50021-UP

1шт.

|$3

714-13-10040

TORQFLOW ASS'Y

SN: 50001-50020

1шт.

|$$3

THESE ASSEMBLIES CONSISTS OF ALL PARTS SHOWN IN FIGS.F4350-51A0 TO F4350-70A0.

-1шт.

1

07030-00252

BREATHER

SN: 50001-UP

1шт.

2

09608-05080

PLATE, NAME,(LIMITED SUPPLY)

SN: 50001-UP

1шт.

3

04418-13060

SCREW

SN: 50001-UP

4шт.

4

714-13-11350

COVER

SN: 50001-UP

1шт.

5

07000-02065

O-RING (K1)

SN: 50001-UP

1шт.

6

01010-81225

BOLT

SN: 50001-UP

2шт.

7

419-15-18241

PLUG

SN: 50001-UP

1шт.

8

419-15-18251

RING,SNAP

SN: 50001-UP

1шт.

9

07002-02434

O-RING (K1)

SN: 50001-UP

1шт.

10

714-13-18810

TUBE,FILLER

SN: 50001-UP

1шт.

11

714-13-18530

GAUGE,LEVEL

SN: 50001-UP

1шт.

12

6136-21-7190

CHAIN

SN: 50001-UP

1шт.

13

6136-21-7120

CAP ASS'Y

SN: 50001-UP

1шт.

13

6136-21-7180

GASKET

SN: 50001-UP

1шт.

14

07000-02065

O-RING (K1)

SN: 50001-UP

1шт.

15

01010-81075

BOLT

SN: 50001-UP

4шт.

16

01643-31032

WASHER

SN: 50001-UP

4шт.

17

714-11-16880

PLATE

SN: 50021-UP

1шт.
