FIG. M-A ЛЕСТНИЦА

Запчасти Komatsu WA250PT-3MC FIG. M-A ЛЕСТНИЦА ЧАСТИ КОРПУСА

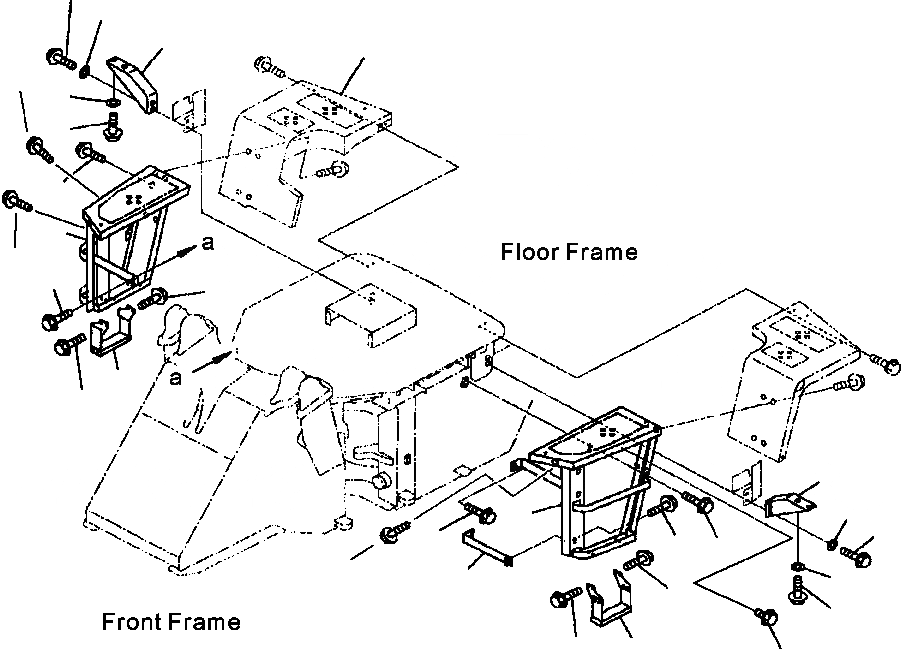

Схема запчастей Komatsu WA250PT-3MC - FIG. M-A ЛЕСТНИЦА ЧАСТИ КОРПУСА
7
8
4
17
16
8
7
12
2
16
13
14
15
14
3
6
1
5
9
11
9
16
10
6
14
5
14
15
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

418-54-24110

LADDER, L.H.

SN: A78001 --UP

1шт.

2

418-54-24120

LADDER, R.H.

SN: A78001 --UP

1шт.

3

418-54-24280

BRACKET, L.H.

SN: A78001 --UP

1шт.

4

418-54-24290

BRACKET, R.H.

SN: A78001 --UP

1шт.

5

01435-01230

BOLT

SN: A78001 --UP

4шт.

6

01643-31232

WASHER

SN: A78001 --UP

4шт.

7

01435-01230

BOLT

SN: A78001 --UP

4шт.

8

01643-31232

WASHER

SN: A78001 --UP

4шт.

9

01435-01225

BOLT

SN: A78001 --UP

4шт.

10

418-54-24150

PLATE

SN: A78001 --UP

1шт.

11

01435-01225

BOLT

SN: A78001 --UP

4шт.

12

01435-01220

BOLT

SN: A78001 --UP

3шт.

13

01435-01240

BOLT

SN: A78001 --UP

2шт.

14

01435-01020

BOLT

SN: A78001 --UP

8шт.

15

417-54-24290

STEP

SN: A78001 --UP

2шт.

16

421-54-21850

PLUG

SN: A78001 --UP

4шт.

17

FENDER (SEE FIG. M4310-02A1)

SN: A78001 --UP

1шт.

Выбрано товаров: 17
