ГИДРОЛИНИЯ (2-Х СЕКЦИОНН. КЛАПАН) (БЫСТРОСЪЕМН. МЕХ-М) (ТРУБЫ КРЕПЛЕНИЕ)

Запчасти Komatsu WA250PZ-6 ГИДРОЛИНИЯ (2-Х СЕКЦИОНН. КЛАПАН) (БЫСТРОСЪЕМН. МЕХ-М) (ТРУБЫ КРЕПЛЕНИЕ) H ГИДРАВЛИКА

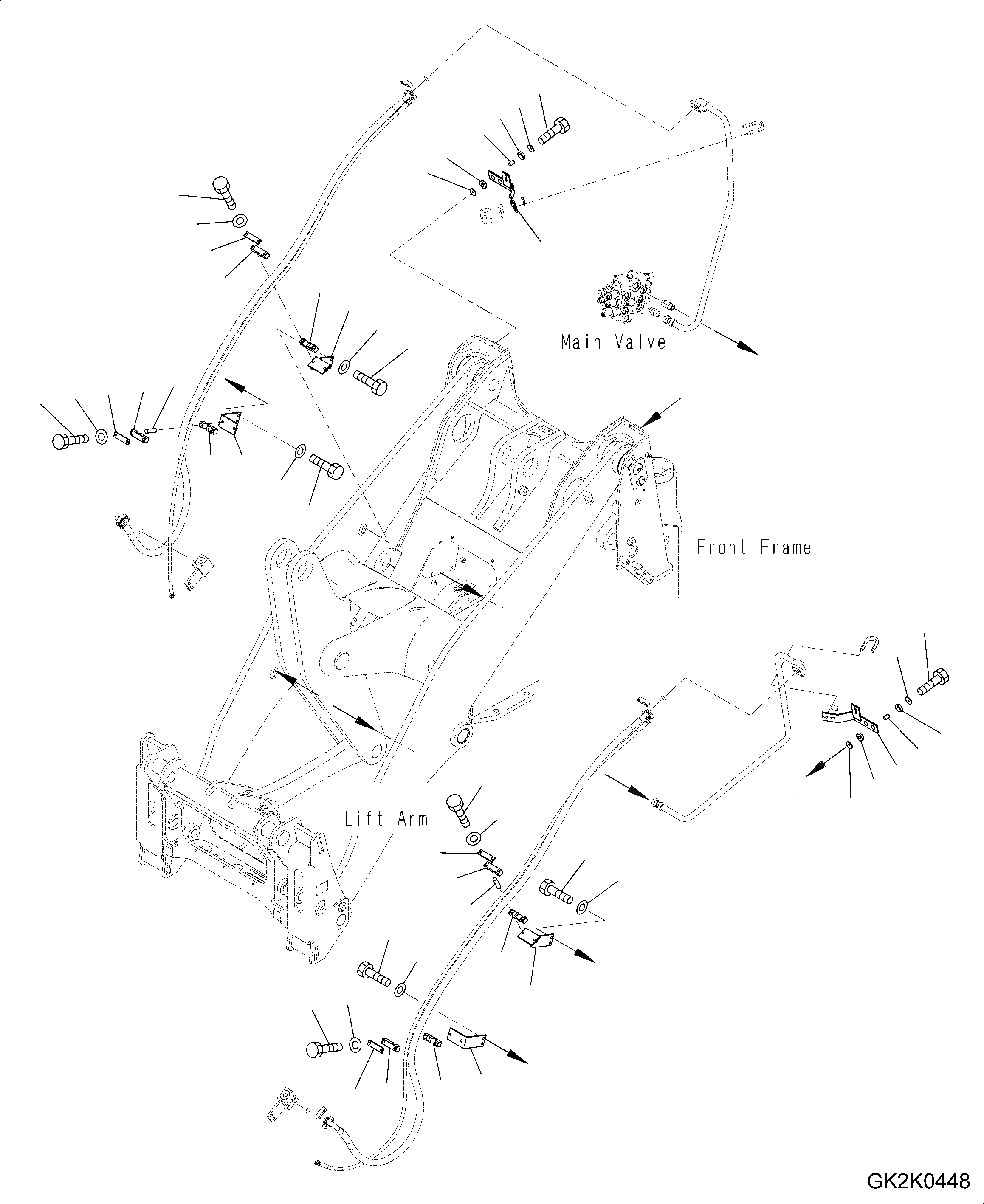

Схема запчастей Komatsu WA250PZ-6 - ГИДРОЛИНИЯ (2-Х СЕКЦИОНН. КЛАПАН) (БЫСТРОСЪЕМН. МЕХ-М) (ТРУБЫ КРЕПЛЕНИЕ) H ГИДРАВЛИКА
3
a
4
a
b
5
b
c
c
7
d
d
e
e
6
4
14
15
13
1
12
12
8
11
10
23
19
20
22
21
16
19
18
17
3
4
5
7
14
2
6
4
15
10
13
11
12
23
17
18
12
22
21
9
16
19
19
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

418-T90-4892

BRACKET,RHS

SN: H00051-UP

1шт.

2

418-T90-4911

BRACKET,LHS

SN: H00051-UP

1шт.

3

01010-81045

BOLT

SN: H00051-UP

4шт.

4

415-64-13120

WASHER

SN: H00051-UP

8шт.

5

415-64-13130

CUSHION

SN: H00051-UP

4шт.

6

419-43-17930

CUSHION

SN: H00051-UP

4шт.

7

417-54-13470

SPACER

SN: H00051-UP

4шт.

8

418-T90-4813

BRACKET,RHS

SN: H00051-UP

1шт.

9

418-T90-4662

BRACKET,LHS

SN: H00051-UP

1шт.

10

01010-81020

BOLT

SN: H00051-UP

4шт.

11

01643-31032

WASHER

SN: H00051-UP

4шт.

12

418-T90-4952

CLAMP

SN: H00051-UP

4шт.

13

418-T90-4971

PLATE

SN: H00051-UP

2шт.

14

01010-81075

BOLT

SN: H00051-UP

4шт.

15

01643-31032

WASHER

SN: H00051-UP

4шт.

16

418-T90-4291

BRACKET

SN: H00051-UP

2шт.

17

01010-81020

BOLT

SN: H00051-UP

4шт.

18

01643-31032

WASHER

SN: H00051-UP

4шт.

19

418-T90-4952

CLAMP

SN: H00051-UP

4шт.

20

418-T90-4971

PLATE

SN: H00051-UP

2шт.

21

01010-81075

BOLT

SN: H00051-UP

4шт.

22

01643-31032

WASHER

SN: H00051-UP

4шт.

23

419-877-1390

SPACER

SN: H00051-UP

8шт.

Выбрано товаров: 23
