КАБИНА (/) (БОКОВ. ОКНА)

Запчасти Komatsu WA30-5-CB КАБИНА (/) (БОКОВ. ОКНА) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

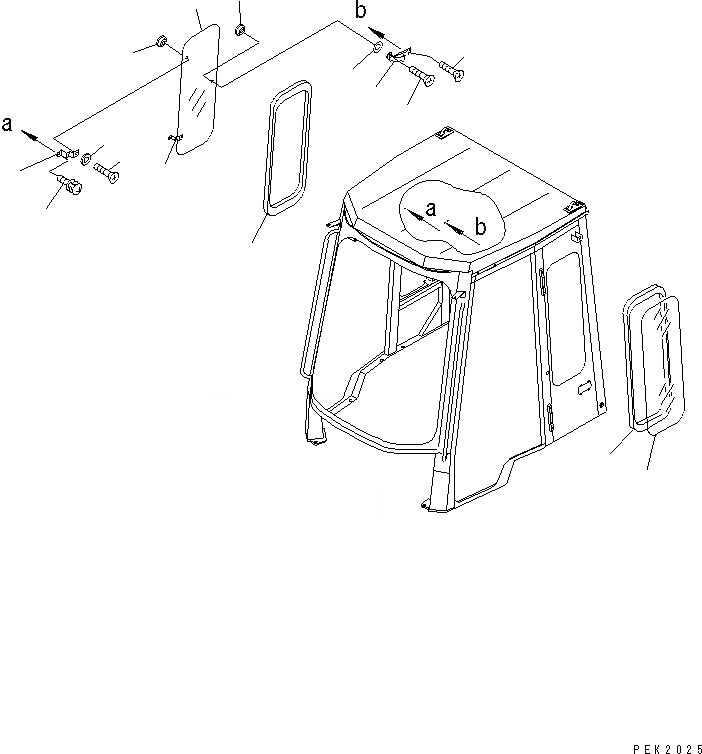

Схема запчастей Komatsu WA30-5-CB - КАБИНА (/) (БОКОВ. ОКНА) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
5
6
7
7
8
9
10
10
11
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

362-56-46010

CAB ASS'Y

SN: 26001-UP

1шт.

|1

362-Z80-4650

CAB ASS'Y,SNOW REMOVE

SN: 26001-UP

1шт.

|1

362-Z80-4660

CAB ASS'Y,SNOW REMOVE (PATO LIGHT)

SN: 26001-UP

1шт.

|1

362-Z80-4670

CAB ASS'Y,SNOW REMOVE (REAR LIGHT)

SN: 26001-UP

1шт.

|1

362-Z80-4680

CAB ASS'Y,SNOW REMOVE (PATO¤ REAR LIGHT)

SN: 26001-UP

1шт.

|$$6

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-01A0 TO K0210-10A0.

-1шт.

1

362-56-41411

GLASS

SN: 26001-UP

1шт.

2

362-56-42330

SEAL

SN: 26001-UP

1шт.

3

362-56-42560

GLASS

SN: 26001-UP

1шт.

4

362-56-42570

SEAL

SN: 26001-UP

1шт.

5

362-56-42590

HINGE

SN: 26001-UP

2шт.

6

01023-70616

SCREW

SN: 26001-UP

2шт.

7

362-56-42610

NUT

SN: 26001-UP

3шт.

8

362-56-42620

WASHER

SN: 26001-UP

2шт.

9

362-56-42580

CATCH

SN: 26001-UP

1шт.

10

01224-70512

SCREW

SN: 26001-UP

4шт.

11

01643-21445

WASHER

SN: 26001-UP

1шт.

12

01224-70516

SCREW

SN: 26001-UP

1шт.
