КАБИНА (/7) (ЛЕВ. И ПРАВ. ДВЕРЬ) (PUSH BUTTON ТИП)(№-789)

Запчасти Komatsu WA30-5 КАБИНА (/7) (ЛЕВ. И ПРАВ. ДВЕРЬ) (PUSH BUTTON ТИП)(№-789) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

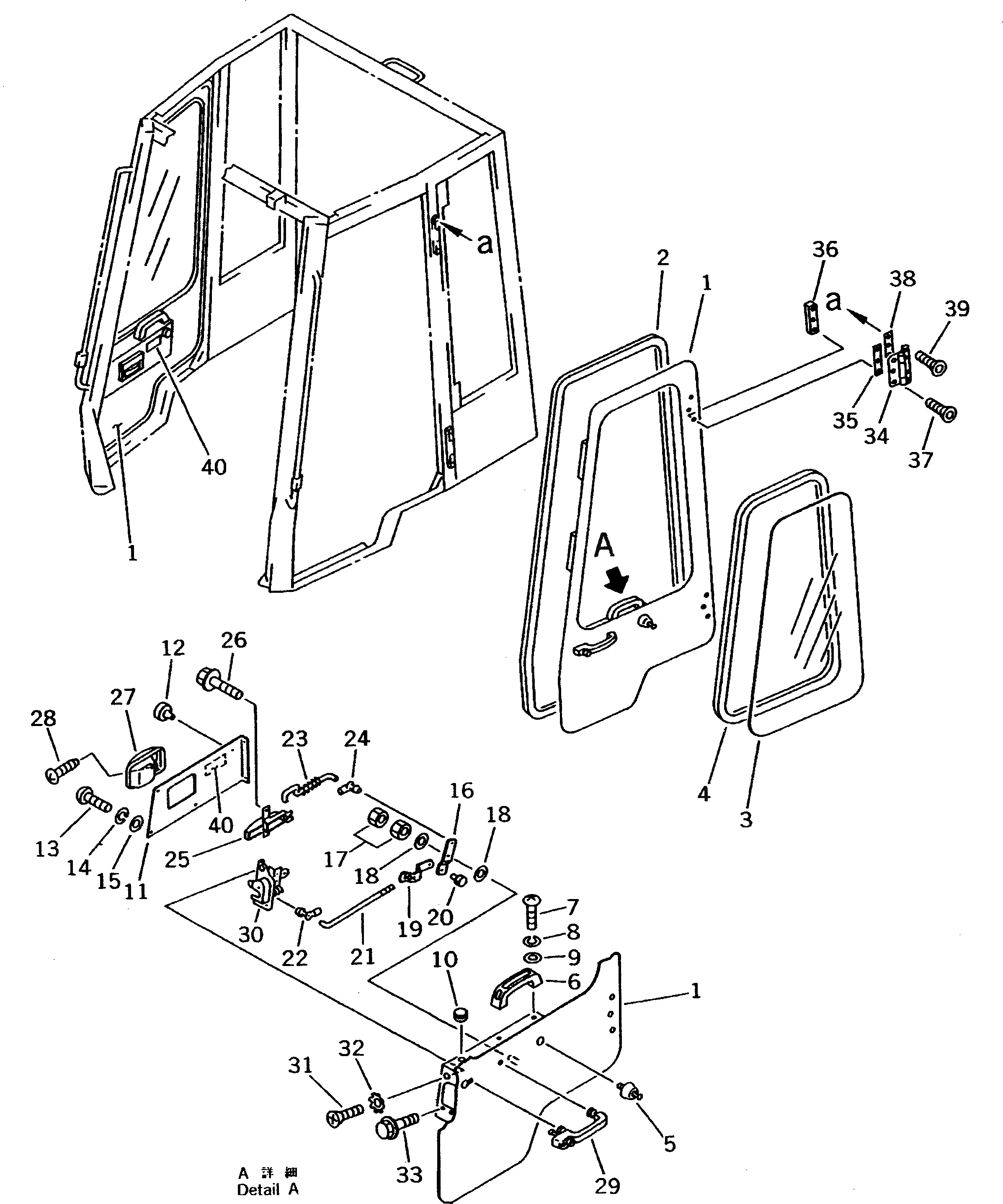

Схема запчастей Komatsu WA30-5 - КАБИНА (/7) (ЛЕВ. И ПРАВ. ДВЕРЬ) (PUSH BUTTON ТИП)(№-789) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

362-56-00010

CAB ASS'Y

SN: 15001-17689

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.K0210-02A0 TO K0210-08A0.

-1шт.

|1

362-56-41700

DOOR ASS'Y,L.H.

SN: 15001-17689

1шт.

|1

362-56-41800

DOOR ASS'Y,R.H.

SN: 15001-17689

1шт.

1

0

DOOR,L.H.

SN: 15001-17689

1шт.

|1

0

DOOR,R.H.

SN: 15001-17689

1шт.

2

362-56-41570

SEAL

SN: 15001-@

1шт.

3

362-56-41920

GLASS

SN: 15001-@

1шт.

4

425-54-15990

STRIP,WEATHER

SN: 15001-@

1шт.

5

42A-925-1530

CATCH

SN: 15001-@

1шт.

6

20Y-54-14590

HANDLE

SN: 15001-@

1шт.

7

01220-40616

SCREW

SN: 15001-@

2шт.

8

01601-20619

WASHER,SPRING

SN: 15001-@

2шт.

9

01641-20608

WASHER

SN: 15001-@

2шт.

10

09415-01008

CAP

SN: 15001-17689

1шт.

11

362-56-41731

COVER,L.H.

SN: 15001-17689

1шт.

|11

362-56-41831

COVER,R.H.

SN: 15001-17689

1шт.

12

415-54-12680

CUSHION

SN: 15001-17689

1шт.

13

01220-40616

SCREW

SN: 15001-17689

4шт.

14

01601-20619

WASHER,SPRING

SN: 15001-17689

4шт.

15

01641-20608

WASHER

SN: 15001-17689

4шт.

16

362-56-41940

PLATE

SN: 15001-17689

1шт.

17

01580-10605

NUT

SN: 15001-17689

2шт.

18

01641-20608

WASHER

SN: 15001-17689

2шт.

19

425-54-16450

SPRING

SN: 15001-17689

1шт.

20

425-54-16460

PIN

SN: 15001-17689

1шт.

21

362-56-41930

ROD

SN: 15001-17689

1шт.

22

421-56-11611

HOOK

SN: 15001-17689

1шт.

23

42A-925-1620

ROD

SN: 15001-17689

1шт.

24

421-56-11611

HOOK

SN: 15001-17689

1шт.

25

421-56-11550

HANDLE,L.H.

SN: 15001-17689

1шт.

|25

421-56-11730

HANDLE,R.H.

SN: 15001-17689

1шт.

26

01435-00612

BOLT

SN: 15001-17689

2шт.

27

421-56-11560

COVER,L.H.

SN: 15001-17689

1шт.

|27

421-56-11740

COVER,R.H.

SN: 15001-17689

1шт.

28

421-56-11860

SCREW

SN: 15001-17689

1шт.

29

362-56-41950

HANDLE

SN: 15001-17689

1шт.

30

421-56-11720

LOCK,L.H.

SN: 15001-17689

1шт.

|30

421-56-11540

LOCK,R.H.

SN: 15001-17689

1шт.

31

01224-40616

SCREW

SN: 15001-17689

1шт.

32

421-54-16440

WASHER

SN: 15001-17689

1шт.

33

01435-00612

BOLT

SN: 15001-17689

2шт.

34

20Y-54-14180

HINGE ASS'Y

SN: 15001-@

2шт.

35

362-56-41640

PLATE

SN: 15001-17689

2шт.

36

362-56-41650

PLATE

SN: 15001-@

2шт.

37

20Y-54-14170

SCREW

SN: 15001-17689

6шт.

38

362-56-41260

PLATE

SN: 15001-17689

4шт.

39

20Y-54-14170

SCREW

SN: 15001-@

16шт.

40

362-56-41690

PLATE¤ CAUTION,DOOR OPEN

SN: 15001-@

2шт.
