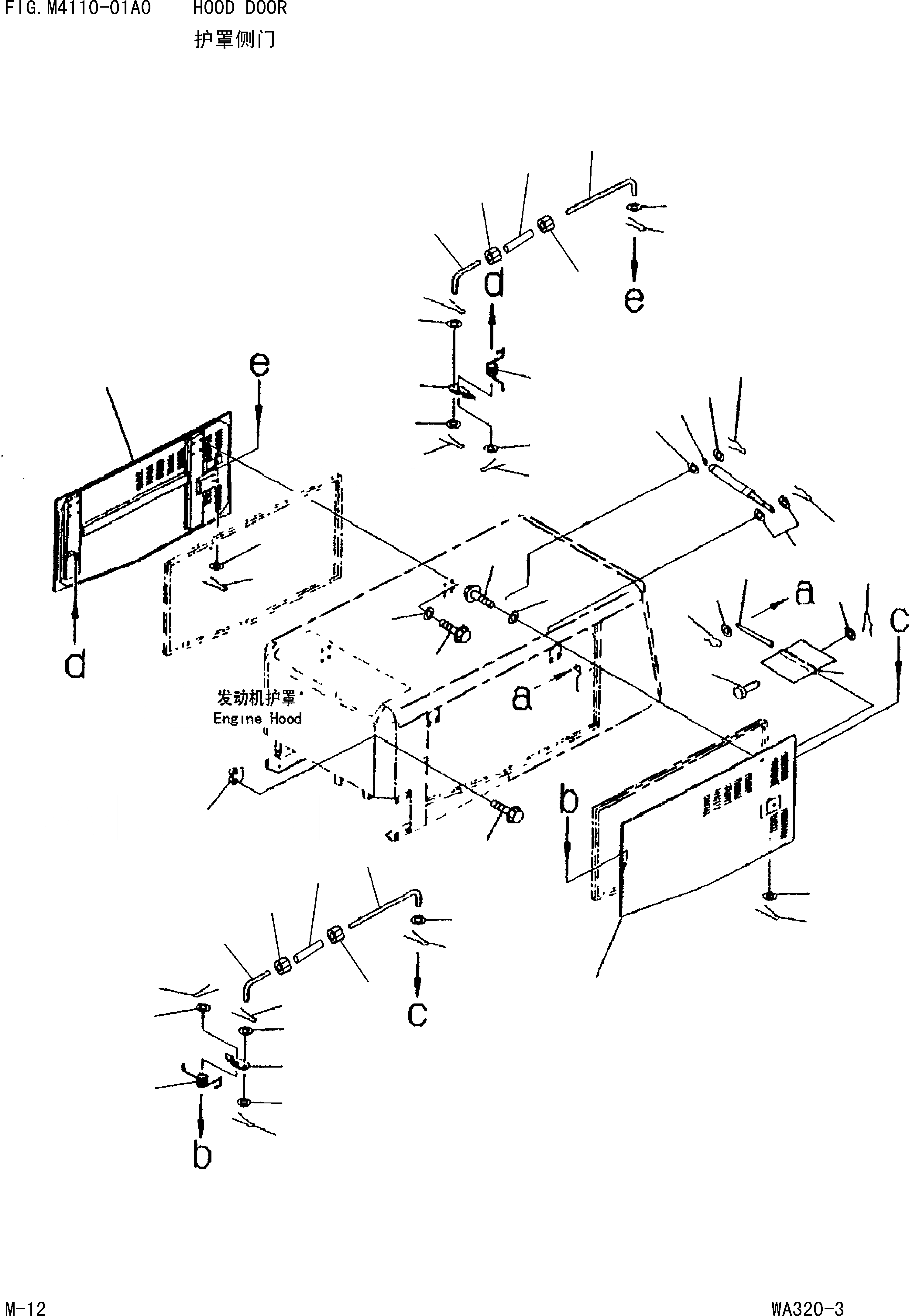

Запчасти Komatsu WA320-3 ДВЕРЦЫ КАПОТА ЧАСТИ КОРПУСА]
![Схема запчастей Komatsu WA320-3 - ДВЕРЦЫ КАПОТА ЧАСТИ КОРПУСА]](https://www.partsell.ru/storage/images/komatsu/cw320am3/000238a.png)
26
29
27
8
9
10
28
12
13
14
17
15
17
16
10
9
11
9
10
9
10
2
25
3
3
25
23
22
24
20
17
16
23
24
21
9
10
1
19
9
10
8
27
29
26
7
6
5
10
9
4
9
10
28
18
1
419-54-22510
DOOR,L.H
Field_1: 15001-
1шт.
2
419-54-22520
DOOR,R.H
Field_1: 15001-
1шт.
3
01010-81230
BOLT
Field_1: 15001-
16шт.
4
417-54-21650
STRIKER
Field_1: 15001-
1шт.
5
417-54-21610
SPRING
Field_1: 15001-
1шт.
6
01641-21016
WASHER
Field_1: 15001-
1шт.
7
04050-13020
PIN,COTTER
Field_1: 15001-
1шт.
8
419-54-D1460
ROD
Field_1: 15022-
2шт.
|$8
0
ROD
Field_1: 15001-15021
2шт.
9
01641-20608
WASHER
Field_1: 15001-
8шт.
10
04050-11612
PIN,COTTER
Field_1: 15001-
8шт.
11
417-54-21650
STRIKER
Field_1: 15001-
1шт.
12
417-54-21660
SPRING
Field_1: 15001-
1шт.
13
01641-21016
WASHER
Field_1: 15001-
1шт.
14
04050-12020
PIN,COTTER
Field_1: 15001-
1шт.
15
419-54-24351
GAS SPRING ASS'Y
Field_1: 15001-
2шт.
16
04052-10833
PIN,SNAP
Field_1: 15001-
4шт.
17
01641-20812
WASHER
Field_1: 15001-
8шт.
18
419-54-21490
PLATE
Field_1: 15001-
2шт.
19
01435-01220
BOLT
Field_1: 15001-
4шт.
20
421-54-21990
PLATE
Field_1: 15001-
2шт.
21
421-54-21980
PLATE
Field_1: 15001-
2шт.
22
04205-31025
PIN
Field_1: 15001-
4шт.
23
04052-11038
PIN,SNAP
Field_1: 15001-
6шт.
24
01641-21016
WASHER
Field_1: 15001-
6шт.
25
01643-31445
WASHER
Field_1: 15001-
16шт.
26
419-56-D1470
ROD
Field_1: 15022-
2шт.
27
421-54-21780
TURNBUCKLE
Field_1: 15022-
2шт.
28
01580-10605
NUT
Field_1: 15022-
2шт.
29
01508-40603
NUT
Field_1: 15022-
2шт.
