ГИДР. НАСОС.(ТРАНСМИССИЯ)(/)

Запчасти Komatsu WA320-3 ГИДР. НАСОС.(ТРАНСМИССИЯ)(/) РЕМ. КОМПЛЕКТЫ И COMPONENT]

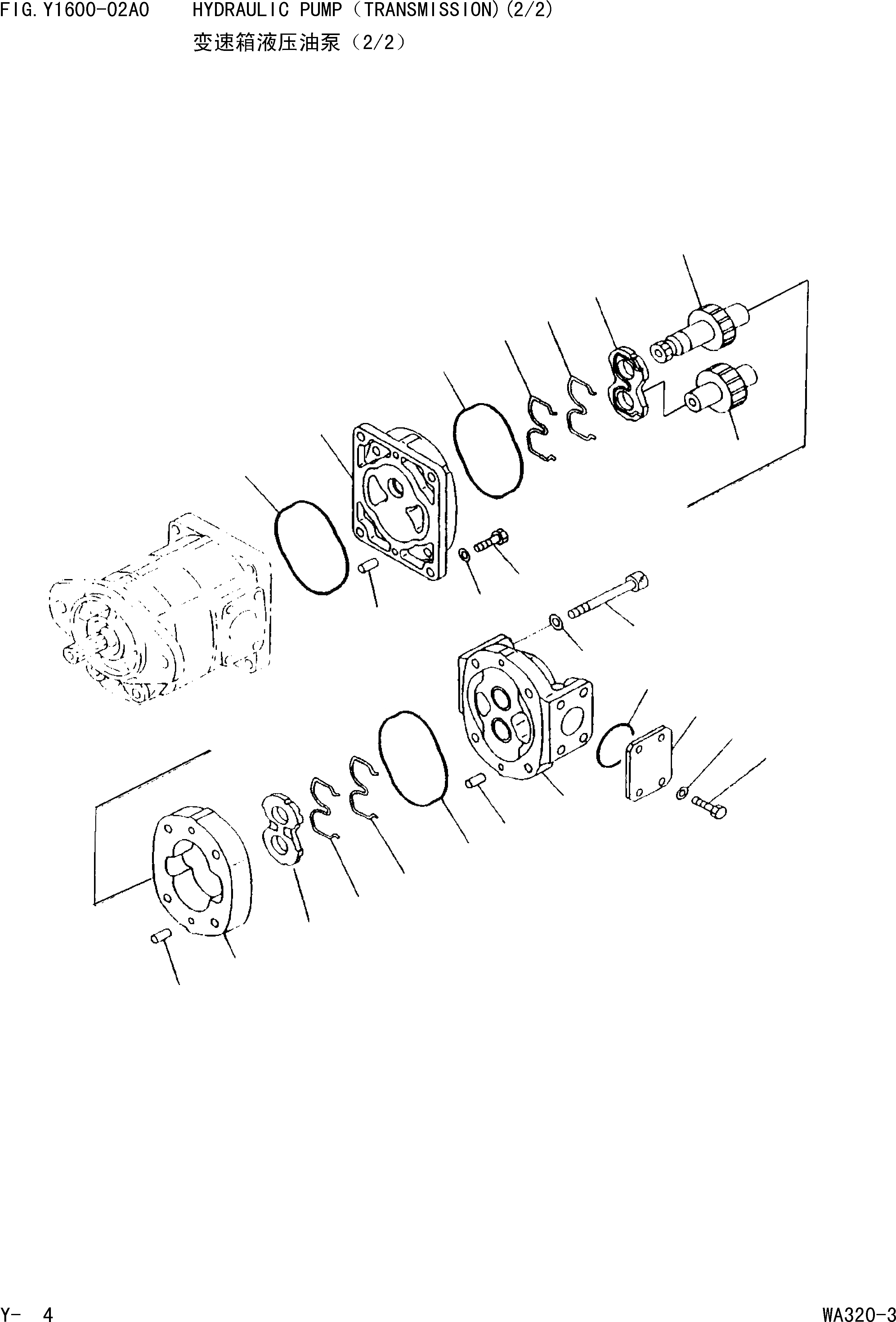

Схема запчастей Komatsu WA320-3 - ГИДР. НАСОС.(ТРАНСМИССИЯ)(/) РЕМ. КОМПЛЕКТЫ И COMPONENT]
10
2
6
8
7
9
10
3
12
11
17
16
19
18
10
15
14
13
1
9
7
8
6
4
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$0

705-51-20430

PUMP ASS'Y,(SAL40+20) THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.Y1600-01A0 TO Y1600-02A0

Field_1: 15001-

1шт.

|$1

705-21-26060

PUMP ASS'Y.(SAL20)

Field_1: 15001-

1шт.

1

0

BRACKET

Field_1: 15001-

1шт.

|$3

0

BUSHING.PLANE

Field_1: 15001-

2шт.

2

0

CASE.GEAR

Field_1: 15001-

1шт.

3

0

COVER ASS'Y

Field_1: 15001-

1шт.

|$6

0

BUSHING.PLANE

Field_1: 15001-

2шт.

4

0

GEAR.DRIVE

Field_1: 15001-

1шт.

5

0

GEAR.DRIVEN

Field_1: 15001-

1шт.

6

705-17-02631

PLATE.SIDE

Field_1: 15001-

2шт.

7

705-17-02440

RING.BACK-UP

Field_1: 15001-

2шт.

8

705-17-02472

RING.SEAL

Field_1: 15001-

2шт.

9

705-17-02381

O-RING

Field_1: 15001-

2шт.

10

04020-01024

PIN.DOWEL

Field_1: 15001-

6шт.

11

705-17-02720

BOLT

Field_1: 15001-

4шт.

12

01643-51232

WASHER

Field_1: 15001-

4шт.

13

705-17-02480

O-RING

Field_1: 15001-

1шт.

14

705-17-02374

BOLT

Field_1: 15001-

4шт.

15

01643-51032

WASHER

Field_1: 15001-

4шт.

16

705-17-02881

PLATE

Field_1: 15001-

1шт.

17

07000-03038

O-RING

Field_1: 15001-

1шт.

18

01010-51025

BOLT

Field_1: 15001-

4шт.

19

01643-51032

WASHER

Field_1: 15001-

4шт.
