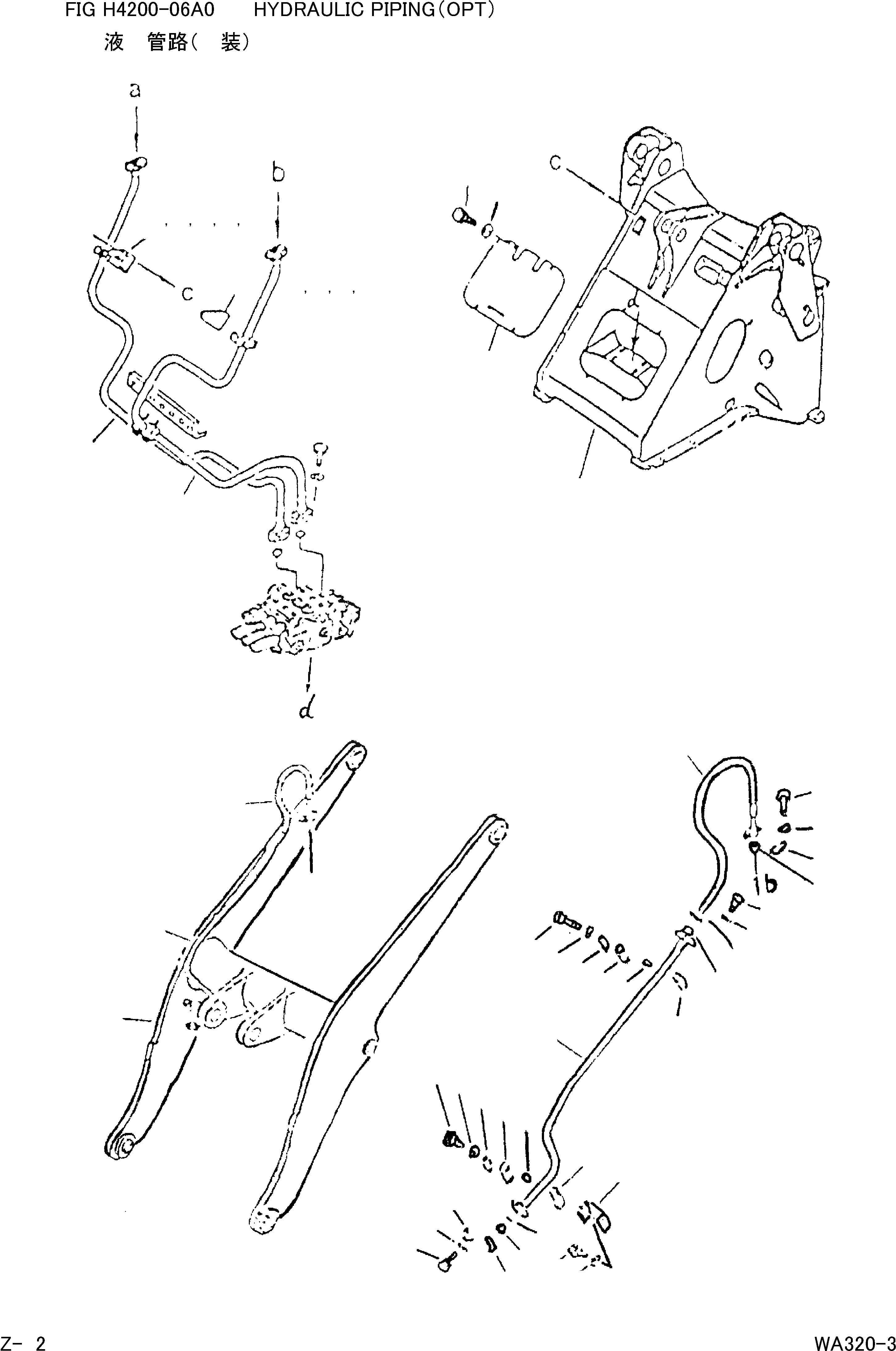

Запчасти Komatsu WA320-3 ГИДРОЛИНИЯ Z[ATT OPT]
![Схема запчастей Komatsu WA320-3 - ГИДРОЛИНИЯ Z[ATT OPT]](https://www.partsell.ru/storage/images/komatsu/cw320am3/000280a.png)
36
37
35
34
1
2
22
23
24
25
26
21
23
24
25
26
6
8
12
38
11
27
28
20
18
19
30
31
20
18
19
18
29
16
17
15
15
13
14
32
33
18
7
8
10
9
7
8
10
9
6
1
419-877-2280
TUBE
Field_1: 15001-
1шт.
2
419-877-2290
TUBE
Field_1: 15001-
1шт.
6
07125-00612
HOSE
Field_1: 15001-
2шт.
7
07000-13025
O-RING
Field_1: 15001-
4шт.
8
07371-30838
FLANGE,SPLIT
Field_1: 15001-
8шт.
9
01010-80835
BOLT
Field_1: 15001-
16шт.
10
01643-50823
WASHER
Field_1: 15001-
16шт.
11
419-877-2281
TUBE
Field_1: 15001-
1шт.
12
419-877-2271
TUBE
Field_1: 15001-
1шт.
13
07378-10600
HEAD SLEEVE
Field_1: 15001-
2шт.
14
07000-13025
O-RING
Field_1: 15001-
2шт.
15
07371-30838
FLANGE,SPLIT
Field_1: 15001-
4шт.
16
01010-80835
BOLT
Field_1: 15001-
8шт.
17
01843-50823
WASHER
Field_1: 15001-
8шт.
18
419-877-1371
CLAMP
Field_1: 15001-
16шт.
19
419-877-1390
SPACER
Field_1: 15001-
16шт.
20
419-877-1380
PLATE
Field_1: 15001-
8шт.
21
419-877-2140
BRACKET.L.H
Field_1: 15001-
1шт.
22
419-877-2150
BRACKET.R.H
Field_1: 15001-
1шт.
23
01010-51075
BOLT
Field_1: 15001-
8шт.
24
01643-31032
WASHER
Field_1: 15001-
8шт.
25
01010-51225
BOLT
Field_1: 15001-
4шт.
26
01643-31032
WASHER
Field_1: 15001-
4шт.
27
01435-01065
BOLT
Field_1: 15001-
4шт.
29
418-878-1310
BRACKET
Field_1: 15001-
2шт.
30
01435-01075
BOLT
Field_1: 15001-
4шт.
32
01435-01020
BOLT
Field_1: 15001-
4шт.
34
419-877-1612
FRAME
Field_1: 15001-
1шт.
35
419-877-2220
COVER FRONT
Field_1: 15001-
1шт.
36
01435-01225
BOLT
Field_1: 15001-
4шт.
38
419-877-2172
ARM.LIFT
Field_1: 15001-
1шт.
