FIG. J7-7A СМАЗ. СИСТЕМА - АВТОМАТИЧ. - РУКОЯТЬ ЛИНИЯ

Запчасти Komatsu WA320-3L FIG. J7-7A СМАЗ. СИСТЕМА - АВТОМАТИЧ. - РУКОЯТЬ ЛИНИЯ ОСНОВНАЯ РАМА И ЕЕ ЧАСТИ

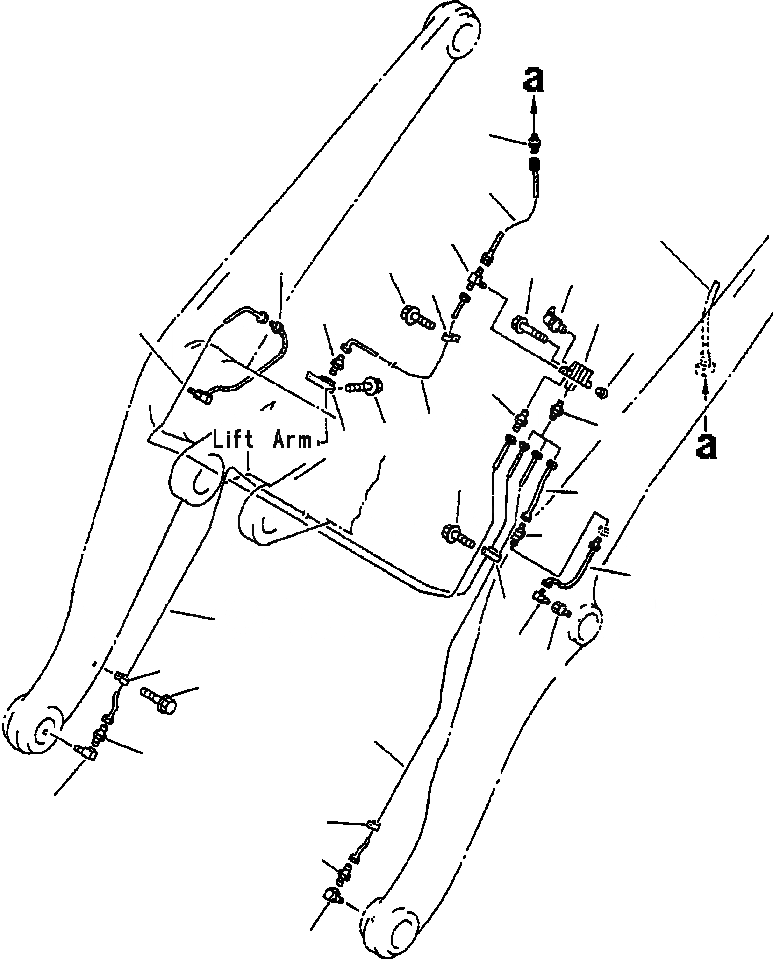

Схема запчастей Komatsu WA320-3L - FIG. J7-7A СМАЗ. СИСТЕМА - АВТОМАТИЧ. - РУКОЯТЬ ЛИНИЯ ОСНОВНАЯ РАМА И ЕЕ ЧАСТИ
7
6
5
27
19
26
2
3
24
9
1
13
4
17
8
16
11
10
26
12
18
19
25
15
20
23
21
26
14
28
22
23
28
22
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

421-S95-2131

VALVE, AUTO GREASE

SN: A30001--UP

1шт.

2

01435-00840

BOLT

SN: A30001--UP

2шт.

3

07020-00900

FITTING, GREASE

SN: A30001--UP

4шт.

4

07043-70312

PLUG

SN: A30001--UP

1шт.

5

421-S95-2471

TEE

SN: A30001--UP

1шт.

6

419-S95-2460

TUBE

SN: A30001--UP

1шт.

7

421-09-12730

CONNECTOR

SN: A30001--UP

1шт.

8

419-S95-2470

TUBE

SN: A30001--UP

1шт.

9

421-09-12730

CONNECTOR

SN: A30001--UP

1шт.

10

419-S95-2870

BLOCK

SN: A30001--UP

1шт.

11

01435-01016

BOLT

SN: A30001--UP

2шт.

12

419-S95-2490

TUBE, L.H. LIFT CYLINDER PIN

SN: A30001--UP

1шт.

13

419-S95-2860

TUBE, R.H. LIFT CYLINDER PIN

SN: A30001--UP

1шт.

14

419-S95-2320

TUBE, L.H. BUCKET PIN

SN: A30001--UP

1шт.

15

419-S95-2330

TUBE, R.H. BUCKET PIN

SN: A30001--UP

1шт.

16

423-09-12110

CONNECTOR

SN: A30001--UP

3шт.

17

421-09-12540

ELBOW

SN: A30001--UP

1шт.

18

421-S95-2240

ELBOW

SN: A30001--UP

1шт.

19

419-S95-2220

HOSE, LIFT CYLINDER

SN: A30001--UP

2шт.

20

425-S95-1590

ELBOW

SN: A30001--UP

2шт.

21

423-70-11160

NIPPLE

SN: A30001--UP

2шт.

22

421-09-12540

ELBOW

SN: A30001--UP

2шт.

23

04434-50610

CLIP

SN: A30001--UP

6шт.

24

04434-51510

CLIP

SN: A30001--UP

3шт.

25

04435-50610

CLIP

SN: A30001--UP

1шт.

26

01435-01016

BOLT

SN: A30001--UP

10шт.

27

HOSE (SEE FIG. J4710-04A0)

SN: A30001--UP

1шт.

28

424-S95-2480

CONNECTOR

SN: A30001--UP

2шт.
