ПРИВОД ВЕНТИЛЯТОРА ТРУБЫ (ДЛЯ SUGAR CANE) (№B8-B)

Запчасти Komatsu WA320-5 ПРИВОД ВЕНТИЛЯТОРА ТРУБЫ (ДЛЯ SUGAR CANE) (№B8-B) ГИДРАВЛИКА

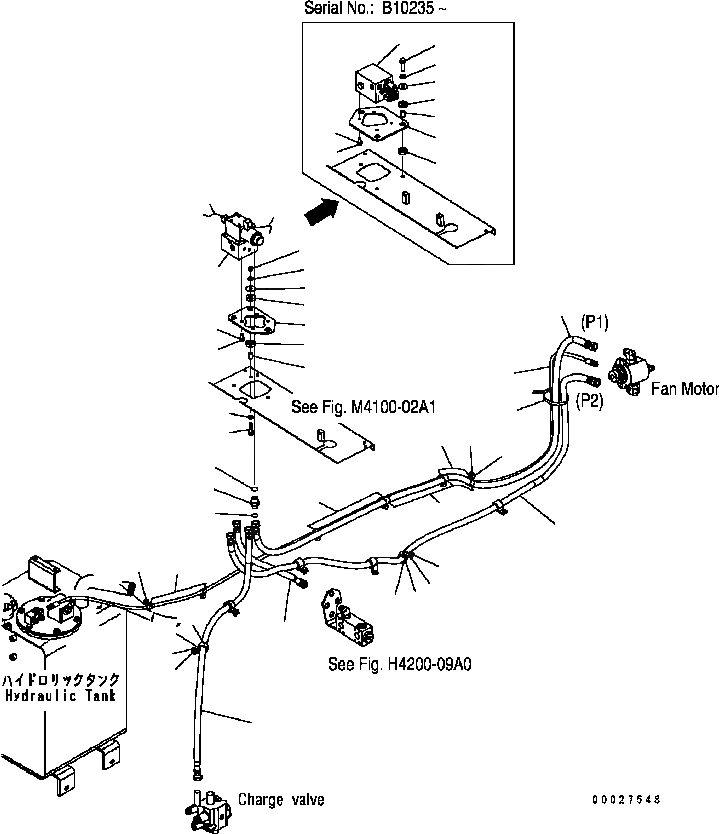

Схема запчастей Komatsu WA320-5 - ПРИВОД ВЕНТИЛЯТОРА ТРУБЫ (ДЛЯ SUGAR CANE) (№B8-B) ГИДРАВЛИКА
1
2
3
5
6
7
8
9
11
10
21
20
27
25
26
23
21
4
3
5
6
8
9
7
1B
1C
1A
11
10
3
2
13
12
14
23
16
17
18
19
24
22
23
25
26
15
19
18
17
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

418-62-B1010

MANIFOLD

SN: B10186-B10615

1шт.

|1

419-62-A1720

VALVE, SOLENOID

SN: B10235-B10615

1шт.

|1

419-62-A1740

CHECK VALVE

SN: B10235-B10615

2шт.

|1

419-62-A1790

PLUG

SN: B10235-B10615

4шт.

|1

419-62-A1730

RELIEF VALVE

SN: B10235-B10615

1шт.

1A

419-03-B1340

VALVE, SOLENOID

SN: B10186-B10234

1шт.

1B

419-06-B3140

WIRING HARNESS

SN: B10186-B10234

1шт.

1C

419-06-B3150

WIRING HARNESS

SN: B10186-B10234

1шт.

2

01010-81250

BOLT

SN: B10186-B10615

3шт.

3

01643-31232

WASHER

SN: B10235-B10615

3шт.

|3

01643-31232

WASHER

SN: B10186-B10234

6шт.

4

01580-01210

NUT

SN: B10186-B10234

3шт.

5

419-43-17920

WASHER

SN: B10186-B10615

3шт.

6

415-64-13130

CUSHION

SN: B10186-B10615

3шт.

7

417-54-13470

SPACER

SN: B10186-B10615

3шт.

8

419-62-B4430

PLATE

SN: B10235-B10615

1шт.

|8

419-62-B1350

PLATE

SN: B10186-B10234

1шт.

9

419-43-17930

CUSHION

SN: B10186-B10615

3шт.

10

01010-80825

BOLT

SN: B10235-B10615

4шт.

|10

01010-81025

BOLT

SN: B10186-B10234

4шт.

11

01643-30823

WASHER

SN: B10235-B10615

4шт.

|11

01643-31032

WASHER

SN: B10186-B10234

4шт.

12

419-18-B1011

UNION

SN: B10235-B10615

4шт.

|12

417-18-32190

UNION

SN: B10186-B10287

4шт.

13

07000-12021

O-RING

SN: B10327-B10615

4шт.

|13

07000-12018

O-RING

SN: B10186-B10287

4шт.

14

02896-11015

O-RING

SN: B10327-B10615

4шт.

|14

02896-11015

O-RING

SN: B10186-B10287

4шт.

12

419-18-B1010

UNION

SN: B10288-B10326

4шт.

13

419-18-B1020

O-RING

SN: B10288-B10326

4шт.

14

419-18-B1030

O-RING

SN: B10288-B10326

4шт.

15

419-62-B1321

HOSE (TO "P" PORT OF SOLENOID VALVE)

SN: B10186-B10615

1шт.

16

04434-52312

CLIP

SN: B10186-B10615

6шт.

17

07095-20523

CUSHION

SN: B10186-B10615

6шт.

18

01010-81020

BOLT

SN: B10186-B10615

6шт.

19

01643-31032

WASHER

SN: B10186-B10615

6шт.

20

419-03-33334

HOSE

SN: B10186-B10615

1шт.

21

419-62-B1311

HOSE (P1 TO "B" PORT AND P2 TO PORT "A" OF SOLENOID VALVE)

SN: B10186-B10615

2шт.

22

419-62-B1331

HOSE ( TO "T" PORT OF SOLENOID VALVE)

SN: B10186-B10615

1шт.

23

04434-51210

CLIP

SN: B10186-B10615

7шт.

24

04434-52310

CLIP

SN: B10186-B10615

3шт.

25

01010-81020

BOLT

SN: B10186-B10615

5шт.

26

01643-31032

WASHER

SN: B10186-B10615

5шт.

27

08034-20536

BAND

SN: B10186-B10615

1шт.
