ГИДРОТРАНСФОРМАТОР И НАСОС PPC (ВНУТР. ЧАСТИ) (/)

Запчасти Komatsu WA320-5 ГИДРОТРАНСФОРМАТОР И НАСОС PPC (ВНУТР. ЧАСТИ) (/) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ

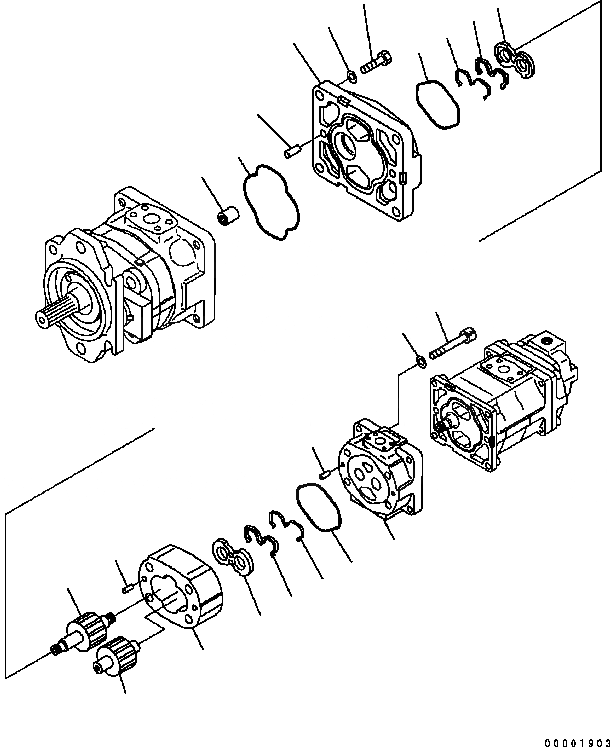

Схема запчастей Komatsu WA320-5 - ГИДРОТРАНСФОРМАТОР И НАСОС PPC (ВНУТР. ЧАСТИ) (/) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ
16
17
9
11
12
13
11
10
10
1
6
15
14
5
4
3
4
6
7
9
2
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

705-56-36051

PUMP ASS'Y (SAR90+32+SB18+12)

SN: B10211-UP

1шт.

|1

0

PUMP ASS'Y (SAR90+32+SB18+12)

SN: B10001-B10210

1шт.

|$1

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.Y1610-31A0 TO Y1610-34A0.

-1шт.

|1

705-38-30060

PUMP ASS'Y (SAR32)

SN: B10001-UP

1шт.

1

0

BRACKET

SN: B10001-UP

1шт.

|1

0

BUSHING {PLANE}

SN: B10001-UP

2шт.

2

0

CASE {GEAR}

SN: B10001-UP

1шт.

3

0

CARRIER ASS'Y

SN: B10001-UP

1шт.

|3

0

BUSHING {PLANE}

SN: B10001-UP

2шт.

4

0

PIN {DOWEL}

SN: B10001-UP

4шт.

5

0

PIN {DOWEL}

SN: B10001-UP

2шт.

6

0

O-RING

SN: B10001-UP

2шт.

7

0

GEAR {DRIVE}

SN: B10001-UP

1шт.

8

0

GEAR {DRIVEN}

SN: B10001-UP

1шт.

9

0

PLATE {SIDE}

SN: B10001-UP

2шт.

10

0

RING {BACK-UP}

SN: B10001-UP

2шт.

11

0

RING {RING}

SN: B10001-UP

2шт.

12

0

BOLT

SN: B10001-UP

4шт.

13

0

WASHER

SN: B10001-UP

4шт.

14

705-17-02330

COUPLING ASS'Y

SN: B10001-UP

1шт.

15

705-17-03381

O-RING

SN: B10001-UP

1шт.

16

01252-61450

BOLT

SN: B10001-UP

4шт.

17

705-17-04980

WASHER

SN: B10001-UP

4шт.

Выбрано товаров: 0
