Запчасти Komatsu WA320-5 ПЕРЕДАЧА (/) (ВЫХОД) ТРАНСМИССИЯ

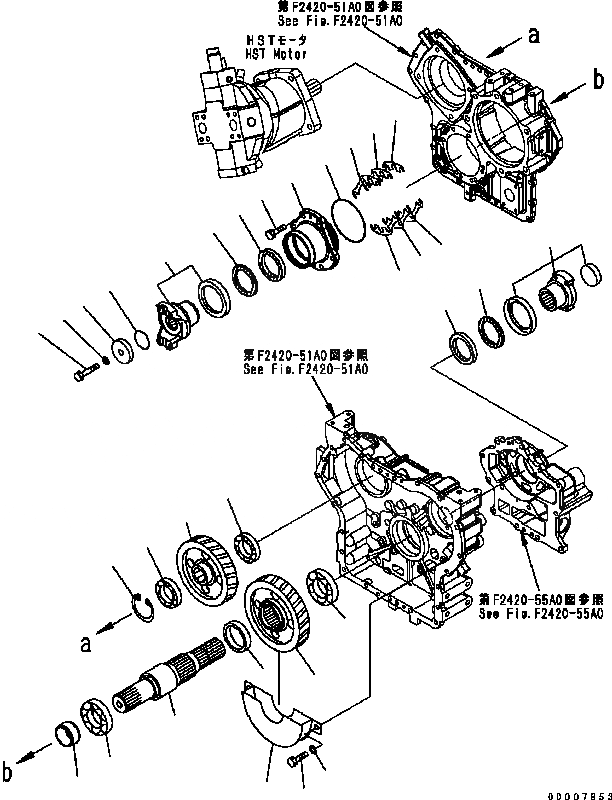

Схема запчастей Komatsu WA320-5 - ПЕРЕДАЧА (/) (ВЫХОД) ТРАНСМИССИЯ
18
19
17
13
16
15
25
23
15
12
11
10
16
14
21
22
23
26
24
21
22
20
2
1
2
3
9
4
8
7
5
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

419-17-31003

TRANSFER ASS'Y

SN: B10106-UP

1шт.

|1

419-17-31002

TRANSFER ASS'Y

SN: B10001-B10105

1шт.

|$1

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F2420-51A0 TO F2420-55A0.

-1шт.

1

419-17-33221

GEAR

SN: B10001-UP

1шт.

2

06040-06213

BEARING

SN: B10001-UP

2шт.

3

04065-01204

RING

SN: B10001-UP

1шт.

|3

04065-09530

RING {SNAP}

SN: B10001-UP

1шт.

4

419-17-33230

GEAR {OUTPUT}

SN: B10001-UP

1шт.

5

419-17-33410

BUFFLE

SN: B10001-UP

1шт.

6

01010-81225

BOLT

SN: B10001-UP

2шт.

7

01643-31232

WASHER

SN: B10001-UP

2шт.

8

419-17-32121

SHAFT

SN: B10001-UP

1шт.

9

711-90-11131

SPACER

SN: B10001-UP

1шт.

10

417-17-32132

SPACER

SN: B10001-UP

1шт.

11

418-17-39330

BEARING

SN: B10001-UP

1шт.

12

418-17-39340

BEARING

SN: B10001-UP

1шт.

13

418-17-33312

COUPLING COMPLETE

SN: B10001-UP

1шт.

14

419-17-33320

COUPLING COMPLETE

SN: B10001-UP

1шт.

15

07012-50075

SEAL {DUST}

SN: B10001-UP

2шт.

16

419-15-13660

SEAL {DUST}

SN: B10001-UP

2шт.

17

423-22-11240

HOLDER

SN: B10001-UP

1шт.

18

01010-61680

BOLT

SN: B10001-UP

1шт.

19

01643-31645

WASHER

SN: B10001-UP

1шт.

20

07000-72055

O-RING

SN: B10001-UP

1шт.

21

418-17-33420

SHIM¤ 0.05MM

SN: B10001-UP

6шт.

22

418-17-33430

SHIM¤ 0.20MM

SN: B10001-UP

6шт.

23

418-17-33440

SHIM¤ 0.50MM

SN: B10001-UP

4шт.

24

418-17-31132

CAGE

SN: B10001-UP

1шт.

25

01010-81235

BOLT

SN: B10001-UP

6шт.

26

07000-75130

O-RING

SN: B10001-UP

1шт.
