K-A КАБИНА ROPS ДВЕРЬ ЛЕВ.

Запчасти Komatsu WA320-5L K-A КАБИНА ROPS ДВЕРЬ ЛЕВ. OPERATORXD S ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ

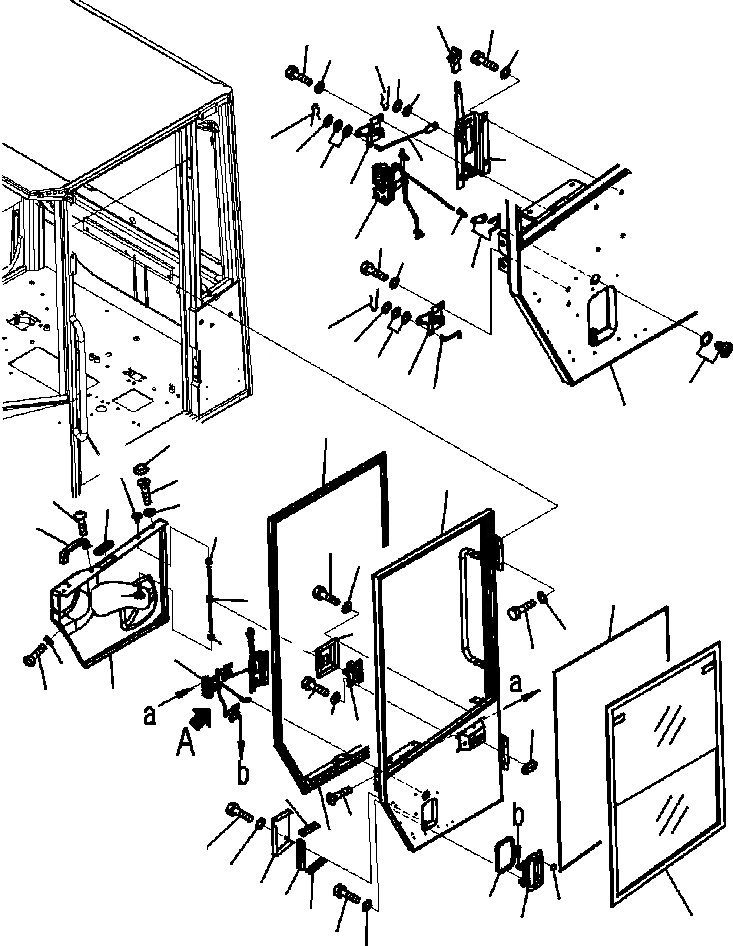

Схема запчастей Komatsu WA320-5L - K-A КАБИНА ROPS ДВЕРЬ ЛЕВ. OPERATORXD S ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ
27
19
19
24
24
25
23
24
25
34
23
5
24
12
19
28
3
24
17
25
23
24
12
17
6
1
14
32
15
21
1
16
36
32
29
26
19
24
13
15
7
8
41
3
26
40
31
22
18
20
37
24
30
10
4
38
19
24
9
11
39
33
10
2
35
19
24
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$0

ROPS CAB ASSEMBLY (SEE FIG. K0210-51A0 )

SN: A32001--UP

-1шт.

1

417-926-3112

DOOR

SN: A32001--UP

1шт.

2

417-926-3132

SASH ASSEMBLY, L.H.

SN: A32001--UP

1шт.

3

417-926-3142

LOCK, L.H.

SN: A32001--UP

1шт.

4

01224-70616

SCREW

SN: A32001--UP

3шт.

5

417-926-3150

ROD

SN: A32001--UP

1шт.

6

417-926-3160

ROD, L.H.

SN: A32001--UP

1шт.

7

423-925-4220

ROD

SN: A32001--UP

1шт.

N/I

423-925-4230

ROD

SN: A32001--UP

1шт.

N/I

01580-10403

NUT

SN: A32001--UP

2шт.

N/I

01023-60430

SCREW

SN: A32001--UP

1шт.

8

417-926-3181

COVER

SN: A32001--UP

1шт.

9

417-926-3191

COVER, L.H.

SN: A32001--UP

1шт.

10

417-926-3410

SEAL

SN: A32001--UP

2шт.

11

417-926-3420

SEAL

SN: A32001--UP

1шт.

12

417-926-3210

LINK ASSEMBLY, L.H.

SN: A32001--UP

2шт.

13

417-926-3221

DAM

SN: A32001--UP

1шт.

14

417-926-3231

SEAL, L.H.

SN: A32001--UP

1шт.

15

417-926-3370

KNOB

SN: A32001--UP

2шт.

16

417-926-3250

SCREW

SN: A32001--UP

2шт.

17

417-926-3260

LOCK ASSEMBLY, L.H.

SN: A32001--UP

1шт.

18

418-926-3912

COVER, L.H.

SN: A32001--UP

1шт.

19

01010-80616

BOLT

SN: A32001--UP

16шт.

20

01010-80620

BOLT

SN: A32001--UP

4шт.

21

01224-70616

SCREW

SN: A32001--UP

2шт.

22

01225-70616

SCREW

SN: A32001--UP

5шт.

23

01640-20610

WASHER

SN: A32001--UP

3шт.

24

01643-30623

WASHER

SN: A32001--UP

25шт.

25

04052-10633

PIN

SN: A32001--UP

3шт.

26

08037-01008

GROMMET

SN: A32001--UP

3шт.

27

14X-911-1540

KNOB

SN: A32001--UP

1шт.

28

205-54-71830

SNAP

SN: A32001--UP

1шт.

29

205-54-72220

HANDLE

SN: A32001--UP

1шт.

30

417-926-3380

LOCK

SN: A32001--UP

1шт.

31

418-926-3490

WASHER

SN: A32001--UP

5шт.

N/I

419-54-16880

KNOB

SN: A32001--UP

1шт.

32

421-09-31310

CAP ASSEMBLY

SN: A32001--UP

2шт.

33

421-56-21720

CAP

SN: A32001--UP

1шт.

34

423-926-3223

HANDLE, L.H.

SN: A32001--UP

1шт.

35

424-926-3260

HANDLE, L.H.

SN: A32001--UP

1шт.

36

424-926-3630

GROMMET

SN: A32001--UP

1шт.

37

423-926-3860

GROMMET

SN: A32001--UP

1шт.

38

417-926-3430

SHEET

SN: A32001--UP

1шт.

39

417-926-3540

SEAL

SN: A32001--UP

1шт.

NI

417-923-3950

STOPPER

SN: A32001--UP

1шт.

40

01010-81016

BOLT

SN: A32001--UP

6шт.

41

01643-31032

WASHER

SN: A32001--UP

6шт.

|$47

47

-1шт.

|$48

F1 - FOR 2-HOLE MOUNTING LATCHES, USE P/N 423-926-3133.

48

-1шт.
