СИСТЕМА ROPS (ПЕРЕДН. COVER¤ ПЕРЕКЛЮЧАТЕЛЬ¤ МОНИТОР КРЕПЛЕНИЕ)(№7-)

Запчасти Komatsu WA320-6 СИСТЕМА ROPS (ПЕРЕДН. COVER¤ ПЕРЕКЛЮЧАТЕЛЬ¤ МОНИТОР КРЕПЛЕНИЕ)(№7-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

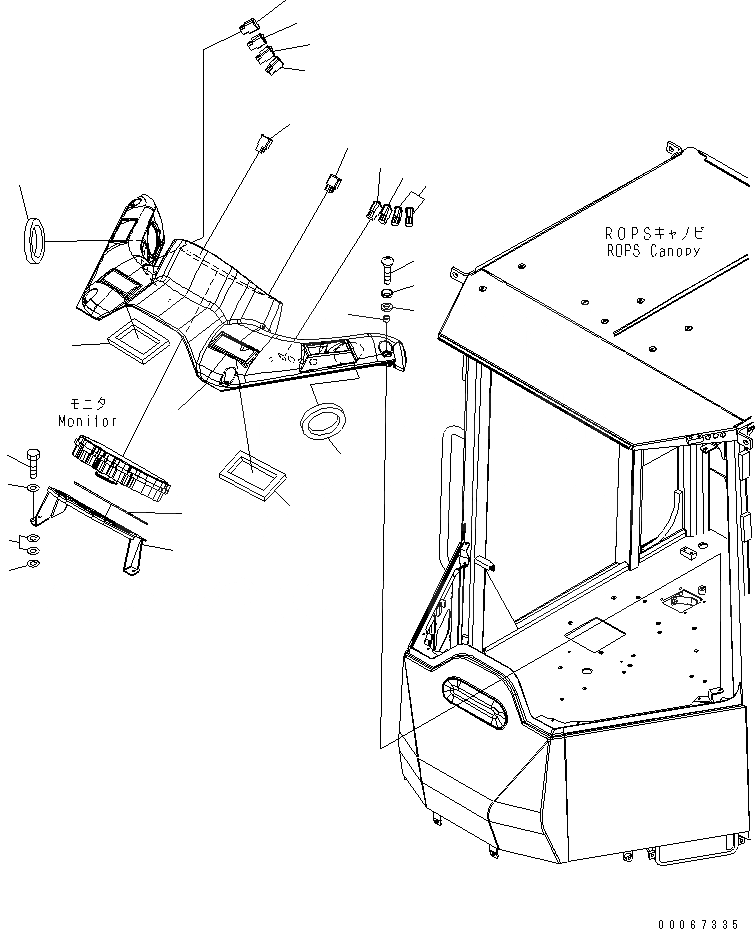

Схема запчастей Komatsu WA320-6 - СИСТЕМА ROPS (ПЕРЕДН. COVER¤ ПЕРЕКЛЮЧАТЕЛЬ¤ МОНИТОР КРЕПЛЕНИЕ)(№7-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
2
3
3
4
5
6
7
8
9
10
11
12
12
12
13
14
15
16
17
18
19
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$3

418-921-4090

ROPS CANOPY ASS'Y

SN: 70001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.K0210-51A6 TO K0210-53A6.

-1шт.

|$6

418-926-4500

FRONT COVER ASS'Y

SN: 70001-UP

1шт.

1

0

FRONT COVER

SN: 70001-UP

1шт.

2

423-07-31641

SHEET

SN: 70001-UP

2шт.

3

423-07-31661

SHEET

SN: 70001-UP

2шт.

4

01225-70620

SCREW

SN: 70001-UP

8шт.

5

23S-55-51970

WASHER

SN: 70001-UP

8шт.

6

426-56-31890

COLLAR

SN: 70001-UP

8шт.

7

426-56-31870

WASHER

SN: 70001-UP

8шт.

8

421-925-3170

CUSHION

SN: 70001-UP

1шт.

9

423-06-45410

SWITCH,MONITOR CHANGE

SN: 70001-UP

1шт.

10

423-06-45390

SWITCH,MONITOR CHANGE

SN: 70001-UP

1шт.

11

423-06-45350

SWITCH,WORK LAMP, REAR

SN: 70001-UP

1шт.

12

20Y-06-42190

COVER

SN: 70001-UP

3шт.

13

20Y-06-42190

COVER,E.C.S.S. CHARGE

SN: 70001-UP

1шт.

14

418-06-46130

SWITCH,HAZARD

SN: 70001-UP

1шт.

15

20Y-06-42190

COVER,LOAD METER

SN: 70001-UP

2шт.

16

418-926-4660

SUPPORT

SN: 70001-UP

1шт.

17

01010-80620

BOLT

SN: 70001-UP

3шт.

18

01643-30623

WASHER

SN: 70001-UP

3шт.

19

01643-30623

WASHER

SN: 70001-UP

9шт.

20

01640-20610

WASHER

SN: 70001-UP

3шт.
