F- ПЕРЕДАЧА ВЫХОДНОЙ ВАЛ

Запчасти Komatsu WA320-7 F- ПЕРЕДАЧА ВЫХОДНОЙ ВАЛ СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА

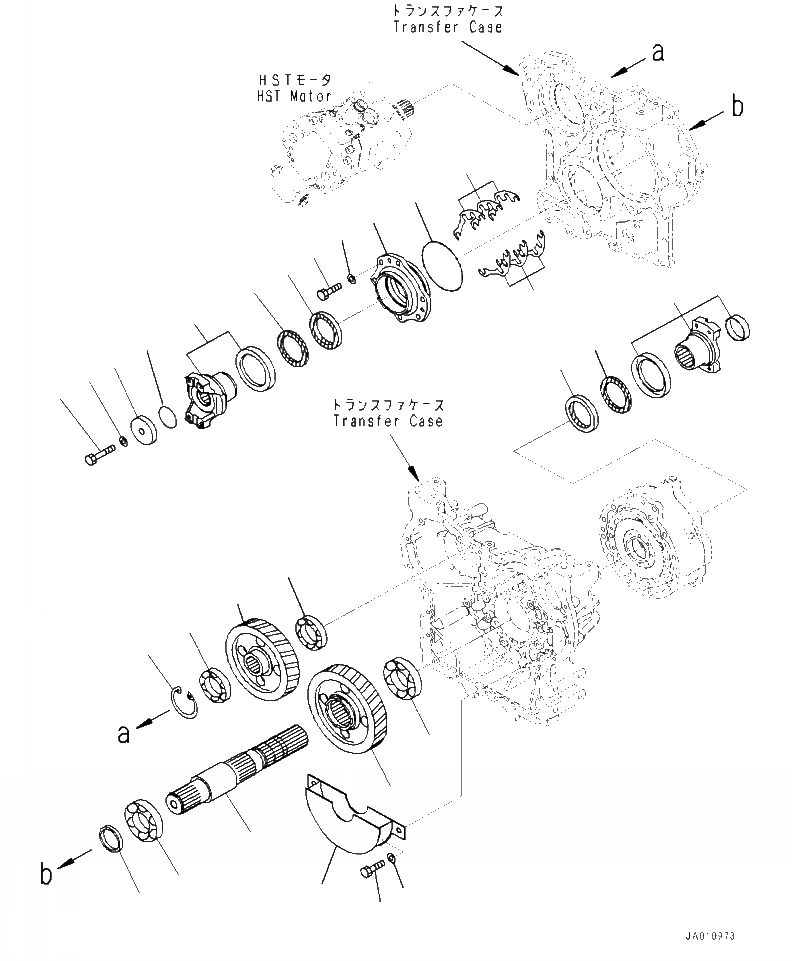

Схема запчастей Komatsu WA320-7 - F- ПЕРЕДАЧА ВЫХОДНОЙ ВАЛ СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА
23
22
19
21
20
13
14
12
23
11
18
14
15
13
17
16
2
1
2
3
9
4
5
9
6
8
10
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$0

TRANSFER (SEE FIG. F2420-001001)

1шт.

1

419-17-53220

GEAR

1шт.

2

06040-06213

BEARING

2шт.

3

04065-01204

RING, SNAP

1шт.

4

419-17-53231

GEAR,OUTPUT

1шт.

5

419-17-52121

SHAFT,OUTPUT

1шт.

6

419-17-53411

SHROUD

1шт.

7

01010-81020

BOLT

2шт.

8

01643-31032

WASHER

2шт.

9

418-17-39330

BEARING

2шт.

10

419-17-56210

SPACER

1шт.

11

418-17-33313

COUPLING

1шт.

12

419-17-54200

COUPLING

1шт.

13

07012-50075

SEAL, DUST

2шт.

14

419-15-13660

SEAL, DUST

2шт.

15

423-22-11240

HOLDER

1шт.

16

01010-61680

BOLT

1шт.

17

01643-31645

WASHER

1шт.

18

07000-72055

O-RING

1шт.

19

419-17-51131

CAGE

1шт.

20

01010-81235

BOLT

6шт.

21

01643-31232

WASHER

6шт.

22

07000-75130

O-RING

1шт.

23

418-17-33420

SHIM, T=0.05MM

6шт.

|$24

419-17-53420

SHIM, T=00.8MM

8шт.

|$25

418-17-33430

SHIM, T=0.20MM

4шт.

|$26

418-17-33440

SHIM, T=0.50MM

4шт.
