H- ГИДРОЛИНИЯ ЛИНИЯ ПОДАЧИS (/)

Запчасти Komatsu WA320-7 H- ГИДРОЛИНИЯ ЛИНИЯ ПОДАЧИS (/) ГИДРАВЛИКА

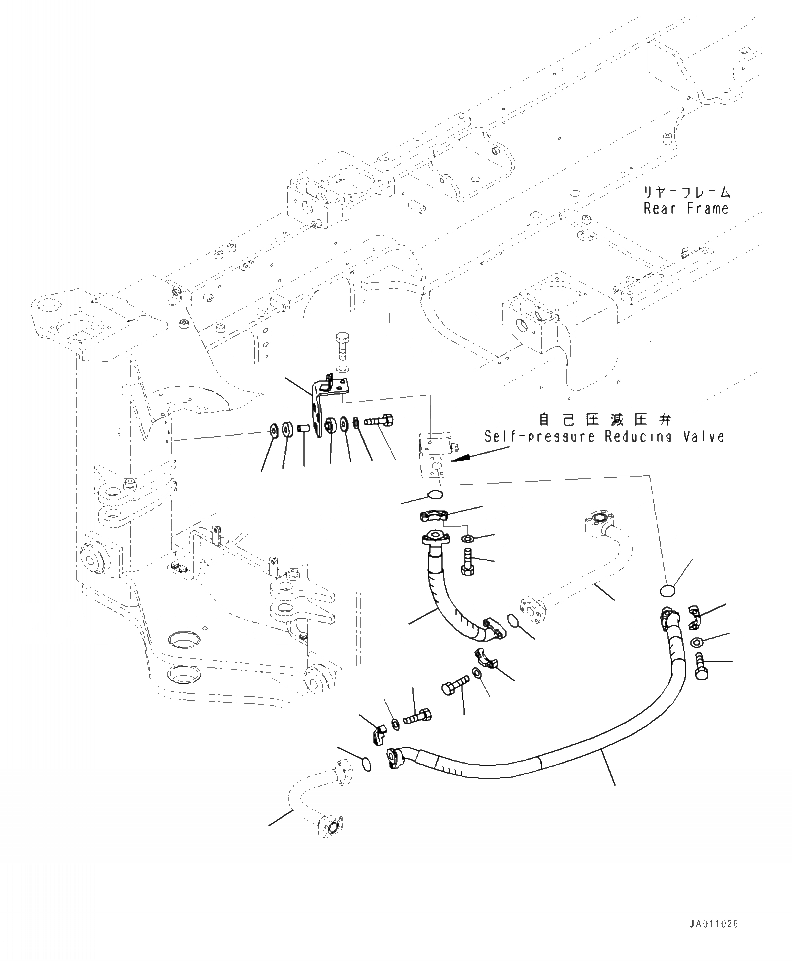

Схема запчастей Komatsu WA320-7 - H- ГИДРОЛИНИЯ ЛИНИЯ ПОДАЧИS (/) ГИДРАВЛИКА
1
2
3
4
5
6
7
9
8
6
10
11
11
11
11
10
12
12
12
12
10
13
13
13
14
15
13
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

419-62-58370

HOSE

1шт.

2

419-62-52610

HOSE

1шт.

3

419-62-51270

BRACKET

1шт.

4

01010-81050

BOLT

3шт.

5

01643-31032

WASHER

3шт.

6

415-64-13120

WASHER

6шт.

7

419-43-17930

CUSHION

3шт.

8

415-64-13130

CUSHION

3шт.

9

417-54-13470

SPACER

3шт.

10

07000-13032

O-RING

4шт.

11

07371-31049

FLANGE, SPLIT

8шт.

12

07372-21035

BOLT

16шт.

13

01643-51032

WASHER

16шт.

14

TUBE (SEE FIG. H0122-001003 )

-1шт.

|$14

TUBE (SEE FIG. H0122-001003A )

-1шт.

15

TUBE (SEE FIG. H0120-002012 )

-1шт.

|$16

TUBE (SEE FIG. H0120-001014 )

-1шт.

|$17

17

-1шт.

|$18

F4 - MACHINES EQUIPPED WITH 3-SPOOL CONTROL VALVE.

18

-1шт.
