ТРАНСМИССИЯ(НАСОС ТРАНСМИССИИ И ТРУБЫ /

Запчасти Komatsu WA320 AVANCE CUSTOM ТРАНСМИССИЯ(НАСОС ТРАНСМИССИИ И ТРУБЫ / [ТРАНСМИССИЯ]

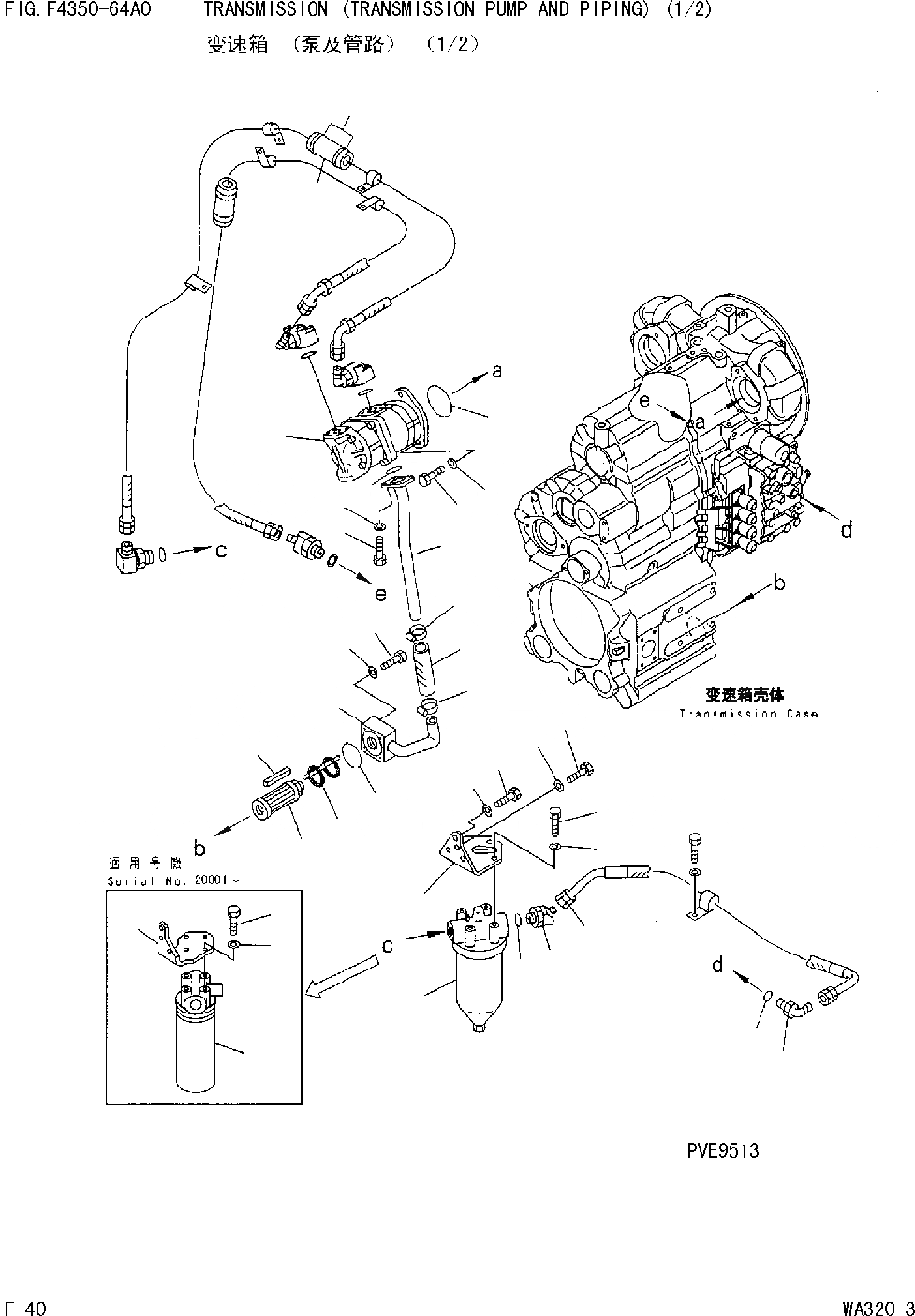

Схема запчастей Komatsu WA320 AVANCE CUSTOM - ТРАНСМИССИЯ(НАСОС ТРАНСМИССИИ И ТРУБЫ / [ТРАНСМИССИЯ]
2
4
3
20
19
18
19
9
8
32
31
6
7
30
29
26
27
28
10
5
15
12
11
6
7
10
5
13
14
17
16
22
23
21
25
24
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|$1

-1шт.

|$3

714-16-20001

TRANSMISSION ASS'Y

Field_2: 20031-

1шт.

|$4

714-16-20000

TRANSMISSION ASS'Y

Field_2: 20001-20030

1шт.

|$1

-1шт.

|$6

THESE ASSEMBLIES CONSISTS OF ALL PARTS SHOWN IN FIGS.F4350-51A0 TO F4350-68A0

-1шт.

|$1

-1шт.

1

705-51-20430

PUMP ASS'Y,(SAL40+20)

Field_2: 20001-

1шт.

2

07000-02105

O-RING

Field_2: 20001-

1шт.

3

01010-31235

BOLT

Field_2: 20001-

2шт.

4

01643-31232

WASHER

Field_2: 20001-

2шт.

5

714-12-18780

SUPPORT

Field_2: 20031-

1шт.

|$13

714-12-18751

SUPPORT

Field_2: 20001-20030

1шт.

6

01010-81035

BOLT

Field_2: 20001-

4шт.

7

01643-31032

WASHER

Field_2: 20001-

4шт.

8

01010-81235

BOLT

Field_2: 20001-

3шт.

9

01643-31232

WASHER

Field_2: 20001-

1шт.

10

714-07-28702

FILTER ASS'Y

Field_2: 20034-

1шт.

|$19

419-15-14800

FILTER ASS'Y

Field_2: 20001-20030

1шт.

|$20

714-07-28710

CARTRIDEG ASS'Y

Field_2: 20031-

1шт.

|$21

419-15-14510

STRAINER ASS'Y

Field_2: 20001-

1шт.

11

419-15-14650

STRAINER

Field_2: 20001-

1шт.

12

419-15-14661

SPRING SUPPORT

Field_2: 20001-

1шт.

13

417-15-14660

MAGNET

Field_2: 20001-

5шт.

14

714-12-18141

FLANGE

Field_2: 20001-

1шт.

15

07000-02085

O-RING

Field_2: 20001-

1шт.

16

01010-81080

BOLT

Field_2: 20001-

4шт.

17

01643-31032

WASHER

Field_2: 20001-

4шт.

18

419-15-14752

HOSE

1шт.

19

07281-00489

CLAMP

Field_2: 20001-

2шт.

20

714-13-18152

TUBE

Field_2: 20001-

1шт.

21

07000-03048

O-RING

Field_2: 20001-

1шт.

22

01010-81235

BOLT

Field_2: 20001-

4шт.

23

01602-21236

WASHER

Field_2: 20001-

4шт.

24

205-62-53780

COVER

Field_2: 20001-

2шт.

25

08034-20519

BAND

Field_2: 20001-

4шт.

26

714-13-18410

HOSE

Field_2: 20001-

1шт.

27

419-15-14670

ELBOW

Field_2: 20001-

2шт.

28

07002-03334

O-RING

Field_2: 20001-

2шт.

29

07235-10628

ELBOW

Field_2: 20001-

1шт.

30

07002-02434

O-RING

Field_2: 20001-

1шт.

31

01643-31232

WASHER

Field_2: 20001-

2шт.

32

01010-81270

BOLT

Field_2: 20001-

2шт.
