ПЕРЕДНИЕ ТОРМОЗА И КОНЕЧНАЯ ПЕРЕДАЧА

Запчасти Komatsu WA320 AVANCE CUSTOM ПЕРЕДНИЕ ТОРМОЗА И КОНЕЧНАЯ ПЕРЕДАЧА [ТРАНСМИССИЯ]

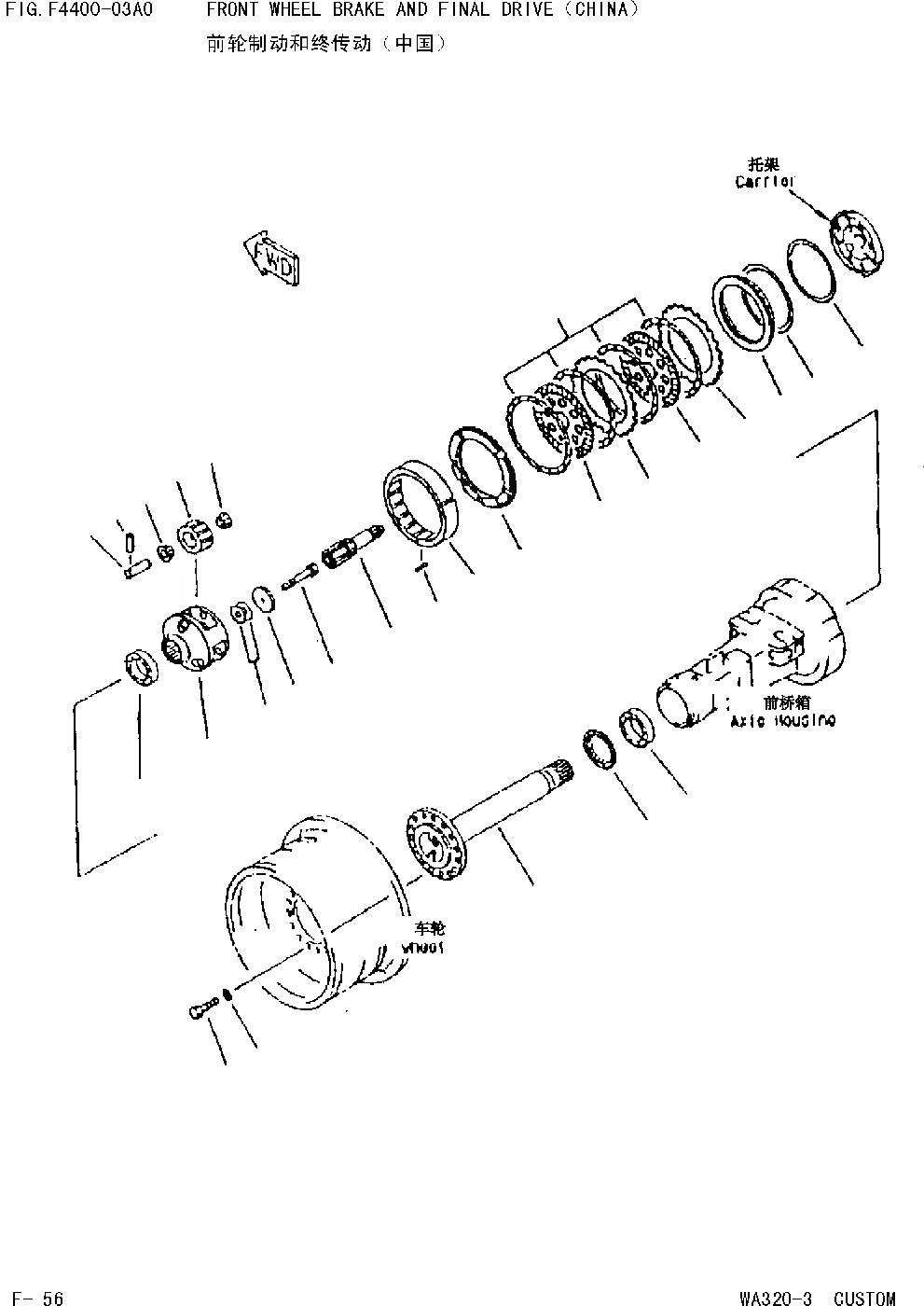

Схема запчастей Komatsu WA320 AVANCE CUSTOM - ПЕРЕДНИЕ ТОРМОЗА И КОНЕЧНАЯ ПЕРЕДАЧА [ТРАНСМИССИЯ]
4
3
16
17
18
17
18
20
21
14
15
13
12
10
11
1
7
6
7
9
8
5
2
19
24
23
22
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$1

419-22-20001

AXLE ASS'Y,FRONT

Field_2: 20001-

1шт.

|$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS. F4400-01A0 TO F4400-03A0

-1шт.

|$1

-1шт.

1

419-22-22410

SHAFT

Field_2: 20001-

2шт.

2

419-22-22840

BEARING

Field_2: 20001-

2шт.

3

419-22-12850

BEARING

Field_2: 20001-

2шт.

4

419-22-12460

SEAL.OIL

Field_2: 20001-

2шт.

5

419-22-22610

CARRIER

Field_2: 20001-

2шт.

6

419-22-12532

GEAR

Field_2: 20001-

6шт.

7

419-22-12811

BEARING.CONE

Field_2: 20001-

12шт.

8

419-22-12510

SHAFT

Field_2: 20001-

6шт.

9

419-22-12570

PIN

Field_2: 20001-

6шт.

10

419-22-22350

WASHER

Field_2: 20001-

2шт.

11

423-22-22260

SHIM.0.05 MM

Field_2: 20001-

6шт.

|$15

423-22-22270

SHIM.0.2 MM

Field_2: 20001-

3шт.

|$16

423-22-22280

SHIM.0.3 MM

Field_2: 20001-

3шт.

|$17

423-22-22290

SHIM.0.8 MM

Field_2: 20001-

2шт.

12

01011-62010

BOLT

Field_2: 20001-

2шт.

13

419-22-22420

SHAFT

Field_2: 20001-

2шт.

14

419-22-22540

GEAR

Field_2: 20001-

2шт.

15

419-22-12581

PIN

Field_2: 20001-

6шт.

16

419-33-21261

PLATE

Field_2: 20001-

2шт.

17

419-33-21240

DISC

Field_2: 20001-

4шт.

18

419-33-21251

PLATE

Field_2: 20001-

4шт.

19

419-33-21620

SPRING

Field_2: 20001-

8шт.

20

419-33-21122

PISTON

Field_2: 20001-

2шт.

21

419-33-21412

SEAL

Field_2: 20001-

2шт.

22

419-33-21420

SEAL

Field_2: 20001-

2шт.

23

419-22-12870

BOLT

Field_2: 20001-

30шт.

24

01643-32460

WASHER

Field_2: 20001-

30шт.
