КОНСОЛЬ, ШЛАНГИ (№7-)

Запчасти Komatsu WA320PZ-6 КОНСОЛЬ, ШЛАНГИ (№7-) КОНСОЛЬ, -РЫЧАГ, С ПЕРЕД. РЕВЕРС ПЕРЕКЛЮЧАТЕЛЬ

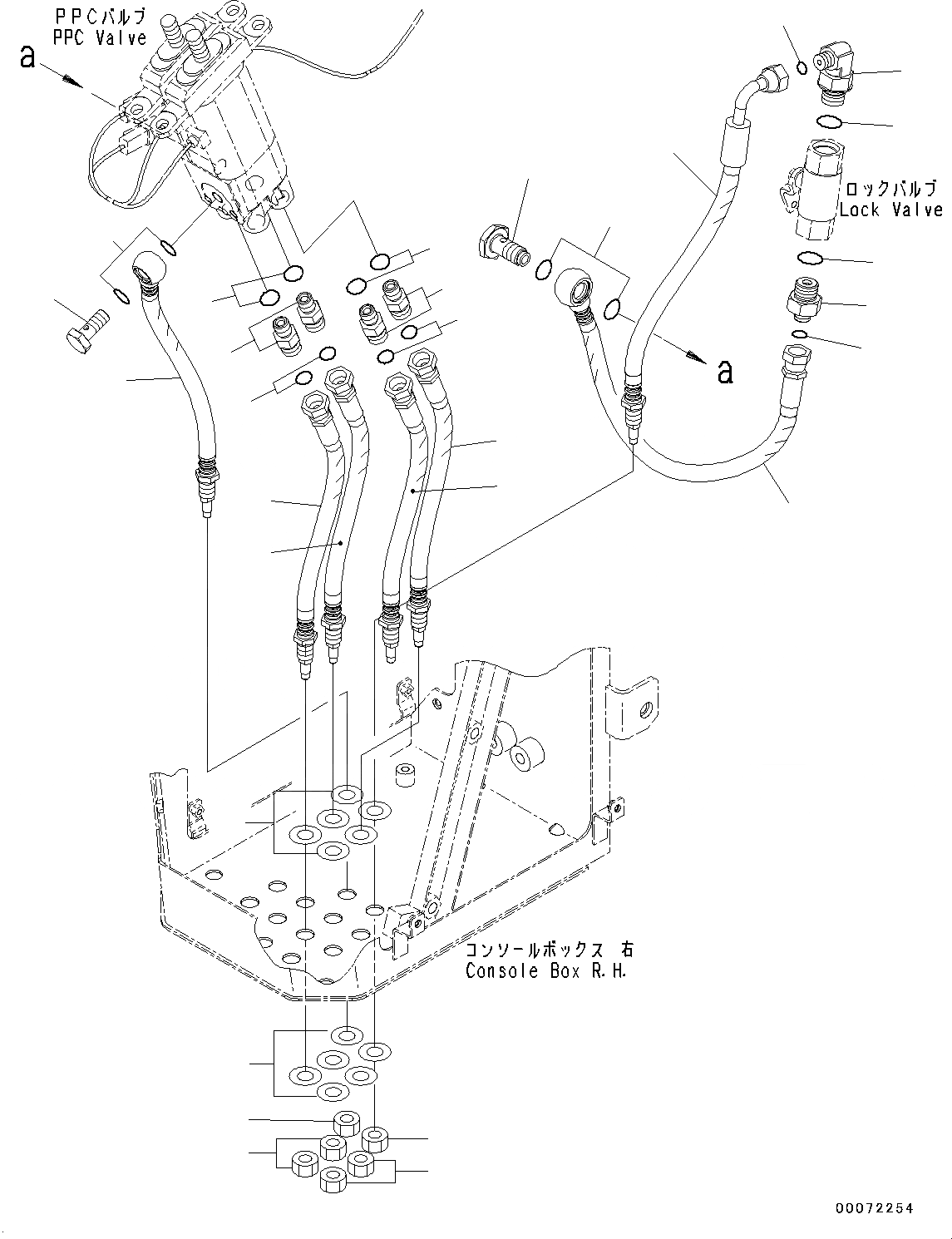

Схема запчастей Komatsu WA320PZ-6 - КОНСОЛЬ, ШЛАНГИ (№7-) КОНСОЛЬ, -РЫЧАГ, С ПЕРЕД. РЕВЕРС ПЕРЕКЛЮЧАТЕЛЬ
9
7
6
8
3
5
4
11
20
22
21
13
14
12
24
24
16
23
16
2
10
1
19
18
15
17
14
12
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

01583-11408

Nut

SN: 70452-UP

1шт.

2

419-43-38130

Hose, Red-Yellow

SN: 70452-UP

1шт.

3

02782-10315

Elbow

SN: 70452-UP

1шт.

4

02896-11009

O-ring

SN: 70452-UP

1шт.

5

07002-02034

O-ring

SN: 70452-UP

1шт.

6

02781-00315

Union

SN: 70452-UP

1шт.

7

07002-02034

O-ring

SN: 70452-UP

1шт.

8

02896-11009

O-ring

SN: 70452-UP

1шт.

9

419-43-38391

Hose, Red

SN: 70452-UP

1шт.

10

702-16-53240

Plug

SN: 70452-UP

1шт.

11

07000-12018

O-ring

SN: 70452-UP

2шт.

12

21N-64-37130

Union

SN: 70452-UP

4шт.

13

07002-01423

O-ring

SN: 70452-UP

4шт.

14

02896-11009

O-ring

SN: 70452-UP

4шт.

15

419-43-38340

Hose, Red

SN: 70452-UP

1шт.

16

01583-11408

Nut

SN: 70452-UP

4шт.

17

419-43-38350

Hose, Blue

SN: 70452-UP

1шт.

18

419-43-38360

Hose, Yellow

SN: 70452-UP

1шт.

19

419-43-38370

Hose, Orange

SN: 70452-UP

1шт.

20

20Y-62-16170

Bolt, Eye

SN: 70452-UP

1шт.

21

07000-12015

O-ring

SN: 70452-UP

2шт.

22

419-43-38380

Hose, Black-Blue, Blue-Black

SN: 70452-UP

1шт.

23

01583-11408

Nut

SN: 70452-UP

1шт.

24

01643-31445

Washer, Flat

SN: 70452-UP

12шт.
