ЗАДН. ЭЛЕКТРИЧ. ПРОВОДКА (ЗАДН. ПРОВОДКА)

Запчасти Komatsu WA320PZ-6 ЗАДН. ЭЛЕКТРИЧ. ПРОВОДКА (ЗАДН. ПРОВОДКА) ЭЛЕКТРИКА

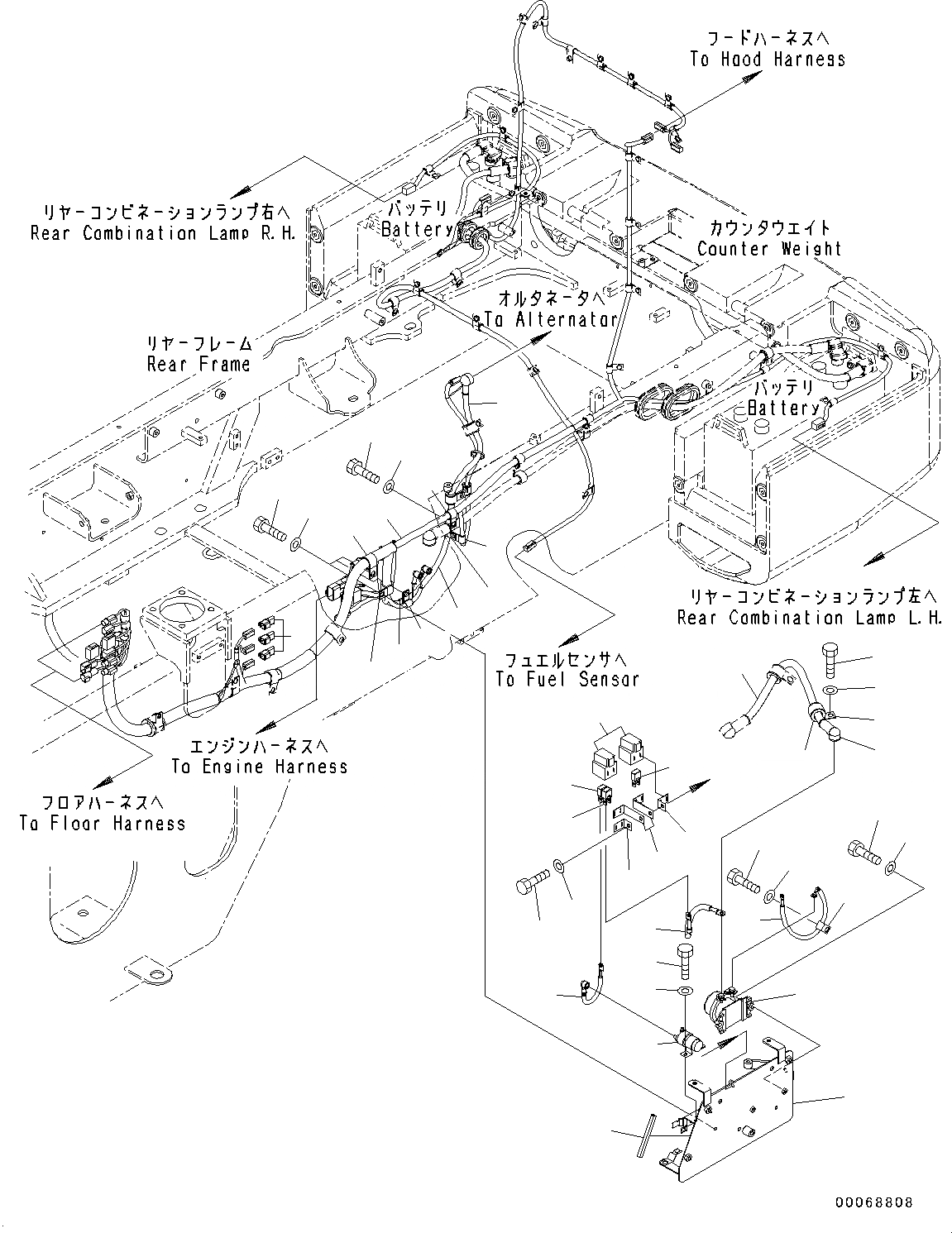

Схема запчастей Komatsu WA320PZ-6 - ЗАДН. ЭЛЕКТРИЧ. ПРОВОДКА (ЗАДН. ПРОВОДКА) ЭЛЕКТРИКА
1
20
28
29
30
33
27
26
25
16
7
32
31
24
23
22
21
31
32
12
17
15
13
12
11
10
9
8
14
18
18
7
19
6
4
2
31
32
31
19
5
7
32
3
a
a
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

418-06-42411

BRACKET

SN: H00051-UP

1шт.

2

419-06-48102

WIRING HARNESS

SN: H00051-UP

1шт.

3

21J-06-13661

DIODE

SN: H00051-UP

3шт.

4

04434-52712

CLIP

SN: H00051-UP

1шт.

5

04434-52512

CLIP

SN: H00051-UP

1шт.

6

04434-51712

CLIP

SN: H00051-UP

1шт.

7

04434-51012

CLIP

SN: H00051-UP

3шт.

8

421-06-22880

HOLDER

SN: H00051-UP

2шт.

9

421-06-22830

FUSE, 120AMP.

SN: H00051-UP

1шт.

10

421-06-22820

FUSE, 80AMP.

SN: H00051-UP

1шт.

11

417-06-22610

FUSE, 50AMP.

SN: H00051-UP

1шт.

12

421-06-22910

BRACKET

SN: H00051-UP

2шт.

13

421-06-22920

BRACKET

SN: H00051-UP

2шт.

14

01010-80820

BOLT

SN: H00051-UP

1шт.

15

01643-30823

WASHER

SN: H00051-UP

1шт.

16

418-06-42750

CABLE

SN: H00051-UP

1шт.

17

418-06-42760

CABLE

SN: H00051-UP

1шт.

18

418-06-42740

CABLE

SN: H00051-UP

1шт.

19

04434-51412

CLIP

SN: H00051-UP

2шт.

20

418-06-42770

CABLE

SN: H00051-UP

1шт.

21

419-06-48201

CABLE

SN: H00051-UP

1шт.

22

04434-53412

CLIP

SN: H00051-UP

1шт.

23

07095-20625

CUSHION

SN: H00051-UP

1шт.

24

08038-06031

CAP

SN: H00051-UP

1шт.

25

08088-30000

SWITCH

SN: H00051-UP

1шт.

26

01016-50830

BOLT

SN: H00051-UP

2шт.

27

01643-30823

WASHER

SN: H00051-UP

2шт.

28

600-815-2170

SWITCH, HEATER

SN: H00051-UP

1шт.

29

01010-80616

BOLT

SN: H00051-UP

2шт.

30

01643-30623

WASHER

SN: H00051-UP

2шт.

31

01010-81020

BOLT

SN: H00051-UP

7шт.

32

01643-31032

WASHER

SN: H00051-UP

7шт.

33

23S-61-51310

SEAL

SN: H00051-UP

1шт.

Выбрано товаров: 33
