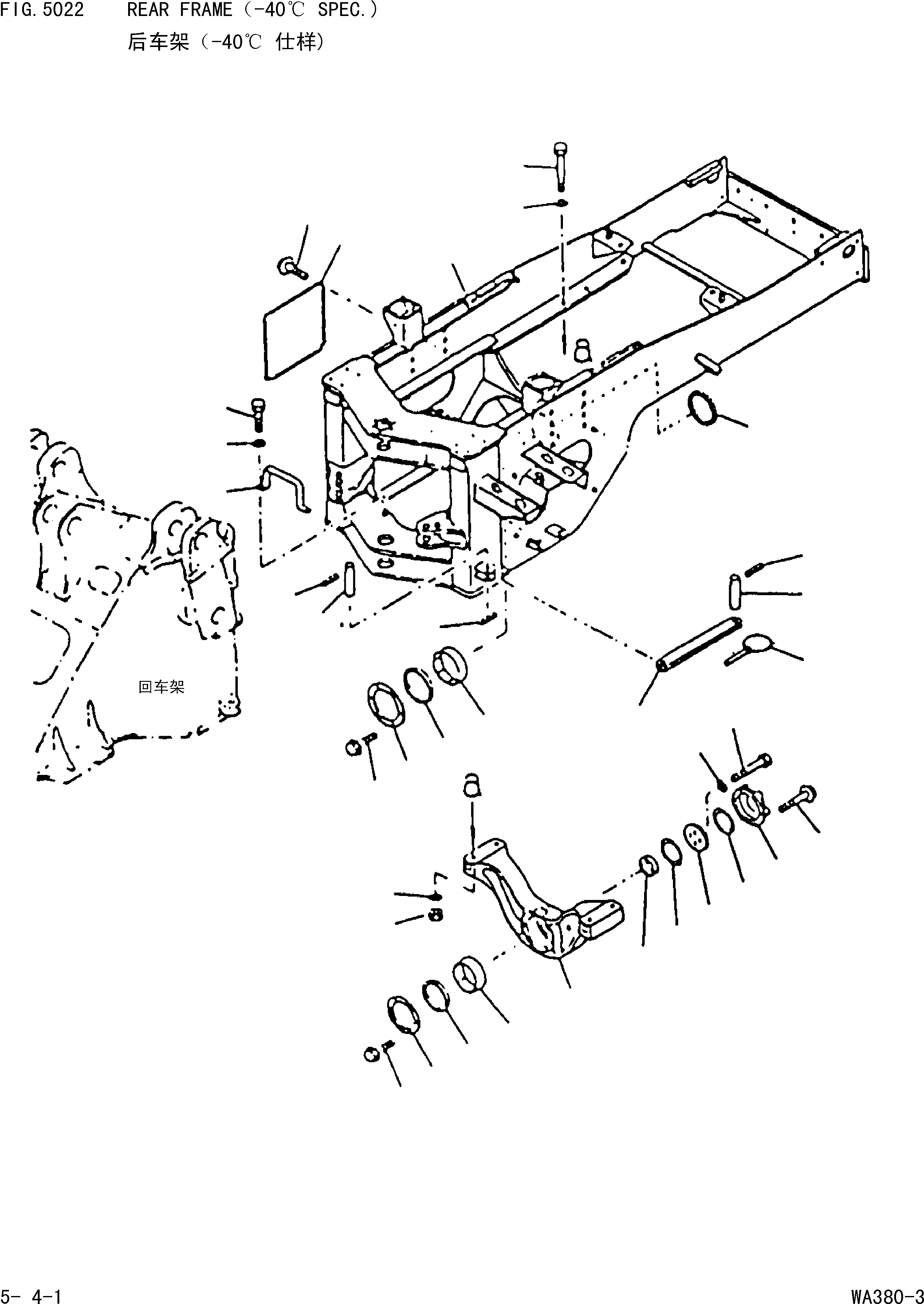

Запчасти Komatsu WA380-3 ЗАДН. РАМА(-40С СПЕЦ-Я.) [РАМА И ЧАСТИ КОРПУСА]
![Схема запчастей Komatsu WA380-3 - ЗАДН. РАМА(-40С СПЕЦ-Я.) [РАМА И ЧАСТИ КОРПУСА]](https://www.partsell.ru/storage/images/komatsu/cw3800t2/000174a.png)
19
20
1
23
25
32
33
31
28
27
29
2
3
5
6
26
16
15
28
27
30
4
20
21
11
10
9
8
7
12
14
13
14
17
18
1
423-W93-D270
R.FRAME SEAT REWORK
Field_1: 16001-
1шт.
2
423-46-27220
BUSHING
Field_1: 16001-
1шт.
3
419-46-12480
PACKING
Field_1: 16001-
16шт.
4
423-46-27190
SEAL DUST
Field_1: 16001-
2шт.
5
423-46-27170
RETAINER
Field_1: 16001-
4шт.
6
01435-01235
BOLT
Field_1: 16001-
2шт.
7
423-46-27110
SUPPORT
Field_1: 16001-
2шт.
8
424-46-12172
BUSHING
Field_1: 16001-
6шт.
9
421-46-15132
PACKING
Field_1: 16001-
4шт.
10
423-46-27180
RETAINER
Field_1: 16001-
6шт.
11
01435-01235
BOLT
Field_1: 16001-
2шт.
12
423-46-27130
PLATE
Field_1: 16001-
2шт.
13
423-46-27140
PLATE THRUSH
Field_1: 16001-
2шт.
14
423-46-27120
WASHER THRUSH
Field_1: 16001-
2шт.
15
01010-62090
BOLT
Field_1: 16001-
2шт.
16
01643-32060
WASHER
Field_1: 16001-
2шт.
17
423-46-27150
COVER
Field_1: 16001-
2шт.
18
01435-01260
BOLT
Field_1: 16001-
2шт.
19
01011-62760
BOLT
Field_1: 16001-
2шт.
20
01643-32780
WASHER
Field_1: 16001-
2шт.
21
01580-02722
NUT
Field_1: 16001-
1шт.
23
423-46-24120
COVER R.H
Field_1: 16001-
2шт.
26
421-46-12920
BAR LOCK
Field_1: 16001-
2шт.
27
421-46-12721
PIN
Field_1: 16001-
4шт.
28
04025-01065
PIN SPRING
Field_1: 16001-
2шт.
29
04025-01065
PIN SPRING
Field_1: 16001-
4шт.
30
421-46-12740
PLATE
Field_1: 16001-
2шт.
31
423-46-22160
BOLT
Field_1: 16001-
8шт.
32
01010-81635
WASHER
Field_1: 16001-
8шт.
33
01643-31645
NUT
Field_1: 16001-
8шт.
