/ / / / / / РЫЧАГ УПРАВЛЕНИЯ РАБОЧИМ ОБОРУДОВАНИЕМ

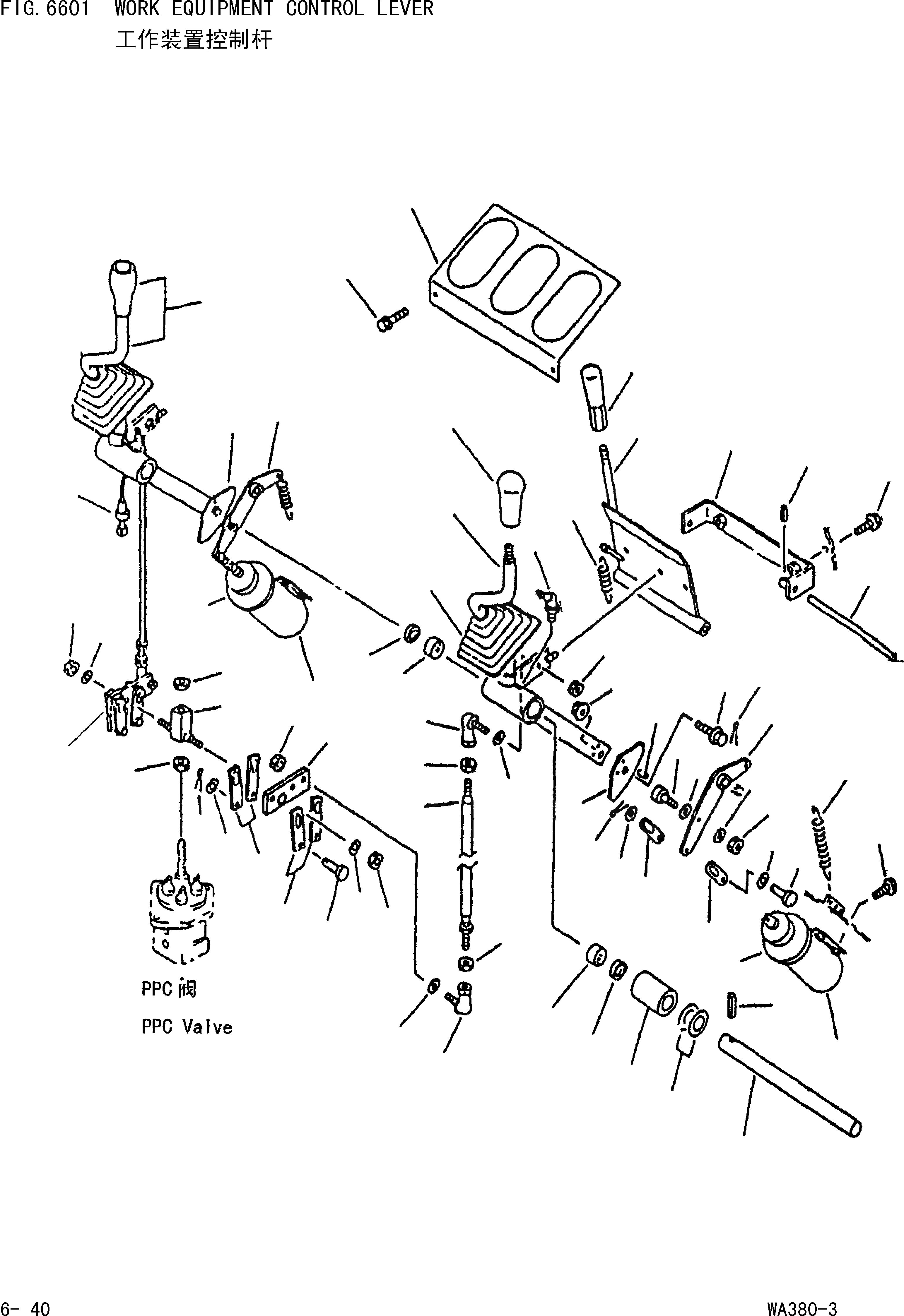

Запчасти Komatsu WA380-3 РЫЧАГ УПРАВЛЕНИЯ РАБОЧИМ ОБОРУДОВАНИЕМ [УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ]
![Схема запчастей Komatsu WA380-3 - РЫЧАГ УПРАВЛЕНИЯ РАБОЧИМ ОБОРУДОВАНИЕМ [УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ]](https://www.partsell.ru/storage/images/komatsu/cw3800t2/000246a.png)
31
2
1
53
6
32
5
4
16
34
23
22
21
24
37
11A
33
48
47
49
41
37
13
12
14
21
38
39
39
40
44
42
44
45
11
20
17
15
26
25
28
27
27
19
20
18
4
5
7
42
35
10
8
9
34
36
46
43
52
51
50
3
35
54
26
25
25
24A
23
30
29
1
425-43-18271
LEVER,BUCKET
Field_1: 16001-
1шт.
2
113-43-23420
KNOB
Field_1: 16001-
1шт.
3
421-43-18920
LEVER ASS'Y,LIFT
Field_1: 16001-
1шт.
|$3
421-06-15510
SWITCH,KICK-DOWN
Field_1: 16001-
1шт.
4
06120-02016
BEARING
Field_1: 16001-
4шт.
5
06122-02004
SEAL,BEARING
Field_1: 16001-
4шт.
6
07020-00675
FITTING,GREASE
Field_1: 16001-
2шт.
7
417-43-18250
SPACER
Field_1: 16001-
1шт.
8
426-43-18850
SHIM,1.0MM
Field_1: 16001-
5шт.
9
425-43-18210
SHAFT
Field_1: 16001-
1шт.
10
04025-00616
PIN,SPRING
Field_1: 16001-
1шт.
11
425-43-18252
PLATE,(FOR DUMP CONTROL)
Field_1: 16001-
1шт.
11A
425-43-18114
PLATE,(FOR LIFT CONTROL)
Field_1: 16001-
1шт.
12
04020-00616
PIN,DOWEL
Field_1: 16001-
4шт.
13
01435-00825
BOLT
Field_1: 16001-
2шт.
14
01584-00806
NUT
Field_1: 16001-
2шт.
15
421-43-18890
ROD
Field_1: 16001-
2шт.
16
04256-50616
JIONT,ROD.L.H.THREAD
Field_1: 16001-
2шт.
17
01508-40603
NUT,L.H.THEAD
Field_1: 16001-
2шт.
18
04256-40616
JOINT,ROD
Field_1: 16001-
2шт.
19
01580-10605
NUT
Field_1: 16001-
2шт.
20
01643-30623
WASHER
Field_1: 16001-
4шт.
21
426-09-11130
NUT
Field_1: 16001-
4шт.
22
421-43-18553
TRUNNION
Field_1: 16001-
1шт.
23
421-43-28110
NUT
Field_1: 16001-
2шт.
24
421-43-18561
LEVER ASS'Y,L.H
Field_1: 16001-
1шт.
|$26
421-43-18970
BUSHING
Field_1: 16001-
2шт.
24A
421-43-18960
LEVER ASS'Y,R.H
Field_1: 16001-
1шт.
|$28
421-43-18970
BUSHING
Field_1: 16001-
2шт.
25
426-09-11140
NUT
Field_1: 16001-
2шт.
26
01643-30823
WASHER
Field_1: 16001-
2шт.
27
421-43-18591
PLATE
Field_1: 16001-
8шт.
28
04052-10620
PIN
Field_1: 16001-
8шт.
29
01641-20608
WASHER
Field_1: 16001-
8шт.
30
04050-11612
PIN,COTTER
Field_1: 16001-
8шт.
31
419-43-28160
PLATE
Field_1: 16001-
1шт.
32
419-43-18160
BOOT
Field_1: 16001-
2шт.
33
01435-00816
BOLT
Field_1: 16001-
2шт.
34
421-06-Z1540
SOLENOID
Field_1: 16001-
2шт.
35
421-06-11470
BOOT
Field_1: 16001-
2шт.
36
01435-00616
BOLT
Field_1: 16001-
4шт.
37
425-43-18320
LEVER ASS'Y
Field_1: 16001-
2шт.
|$42
421-43-18850
BUSHING
Field_1: 16001-
2шт.
38
421-43-18711
BEARING
Field_1: 16001-
2шт.
39
01643-30623
WASHER
Field_1: 16001-
4шт.
40
426-09-11130
NUT
Field_1: 16001-
2шт.
41
04050-13022
PIN,COTTER
Field_1: 16001-
2шт.
42
425-43-18140
PLATE
Field_1: 16001-
4шт.
43
04052-10620
PIN
Field_1: 16001-
4шт.
44
01641-20608
WASHER
Field_1: 16001-
8шт.
45
04050-11612
PIN,COTTER
Field_1: 16001-
4шт.
46
234-885-1690
SPRING
Field_1: 16001-
2шт.
47
425-43-18160
LEVER ASS'Y
Field_1: 16001-
1шт.
|$53
421-43-18580
BUSHING
Field_1: 16001-
2шт.
48
423-43-D1110
KNOB
Field_1: 16001-
1шт.
49
421-43-18860
BRACKET
Field_1: 16001-
1шт.
50
425-43-18221
SHAFT
Field_1: 16001-
1шт.
51
04025-00308
PIN,SPRING
Field_1: 16001-
1шт.
52
01435-01225
BOLT
Field_1: 16001-
2шт.
53
203-43-21370
SPRING
Field_1: 16001-
1шт.
54
423-43-18350
GROMMET
Field_1: 16001-
1шт.
