КРЕПЛЕНИЕ ДВИГАТЕЛЯ

Запчасти Komatsu WA380-3 КРЕПЛЕНИЕ ДВИГАТЕЛЯ [ДВИГАТЕЛЬ КОМПОНЕНТЫ И ЭЛЕКТРИКА]

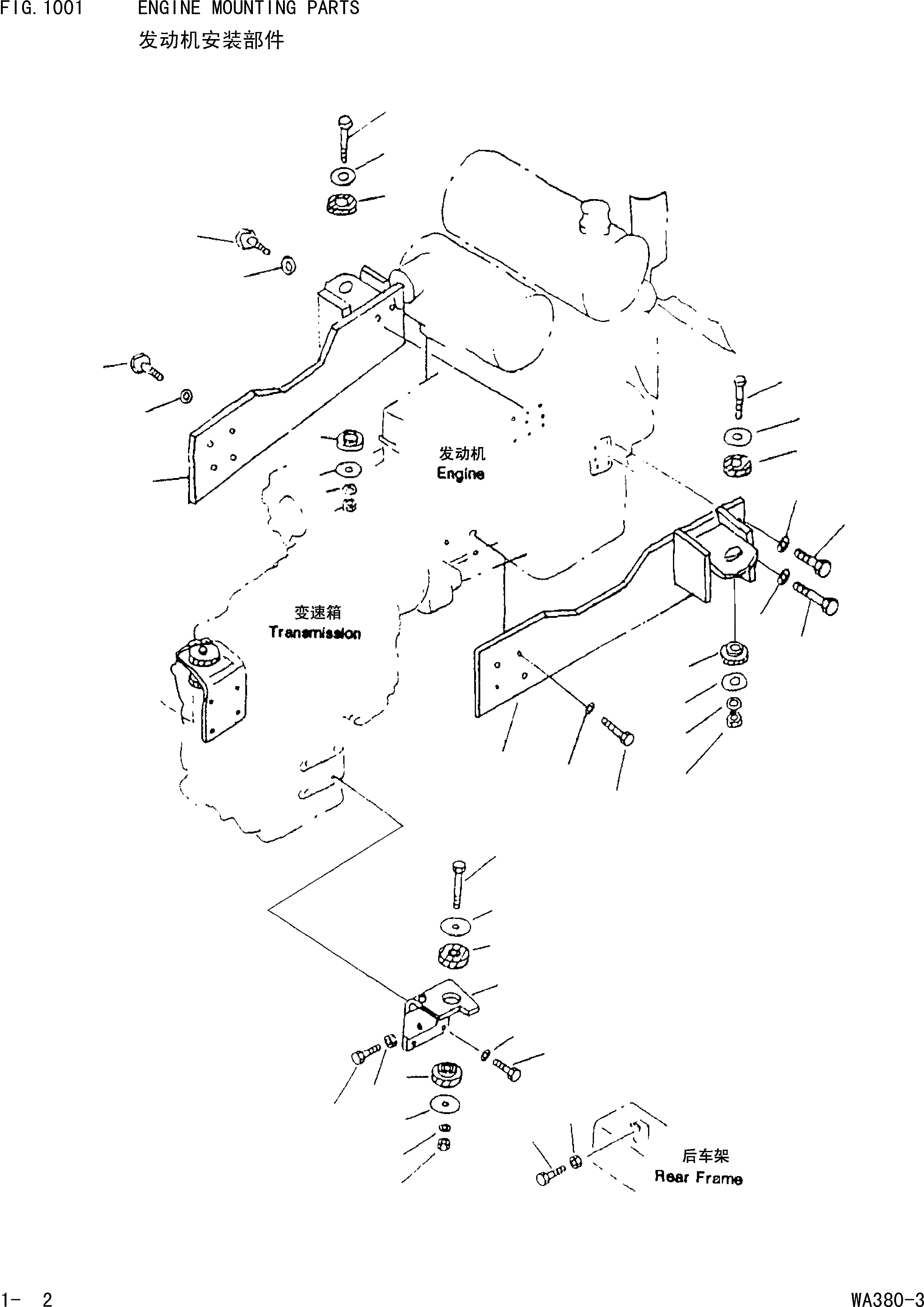

Схема запчастей Komatsu WA380-3 - КРЕПЛЕНИЕ ДВИГАТЕЛЯ [ДВИГАТЕЛЬ КОМПОНЕНТЫ И ЭЛЕКТРИКА]
18
19
24
23
22
22
21
17
22
25
27
26
12
6
5
4
1
3
2
4
5
8
7
11
10
11
9
24
23
22
14
13
29
28
22
25
16
15
26
27
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

423-01-21110

BRACKET

Field_1: 16001-

2шт.

2

01010-61650

BOLT

Field_1: 16001-

8шт.

3

01643-31645

WASHER

Field_1: 16001-

8шт.

4

423-01-21140

CUSHION

Field_1: 16001-

4шт.

5

419-01-11162

WASHER

Field_1: 16001-

4шт.

6

01011-62020

BOLT

Field_1: 16001-

2шт.

7

01580-02016

NUT

Field_1: 16001-

2шт.

8

01643-32060

WASHER

Field_1: 16001-

2шт.

9

01016-52070

BOLT

Field_1: 16001-

3шт.

10

01016-52090

BOLT

Field_1: 16001-

1шт.

11

01580-12016

NUT

Field_1: 16001-

4шт.

12

423-01-D1213

SUPPORT(L.H.)

Field_1: 16001-

1шт.

13

01010-81245

BOLT

Field_1: 16001-

2шт.

14

01643-31232

WASHER

Field_1: 16001-

2шт.

15

01010-81265

BOLT

Field_1: 16001-

4шт.

16

01643-31232

WASHER

Field_1: 16001-

4шт.

17

423-01-D1221

SUPPORT(R.H.)

Field_1: 16001-

1шт.

18

01010-81245

BOLT

Field_1: 16001-

4шт.

19

01643-31232

WASHER

Field_1: 16001-

4шт.

20

01011-81200

BOLT

Field_1: 16001-

4шт.

21

01643-31232

WASHER

Field_1: 16001-

4шт.

22

418-01-11112

CUSHION

Field_1: 16001-

4шт.

23

419-01-11162

WASHER

Field_1: 16001-

2шт.

24

01011-62230

BOLT

Field_1: 16001-

2шт.

25

419-01-11162

WASHER

Field_1: 16001-

2шт.

26

01580-02218

NUT

Field_1: 16001-

2шт.

27

01643-32260

WASHER

Field_1: 16001-

2шт.

28

01010-81250

BOLT

Field_1: 16001-

2шт.

29

01643-31232

WASHER

Field_1: 16001-

2шт.
