МОСТ ASSEMBLY ПЕРЕДНИЕ ТОРМОЗА И КОНЕЧНАЯ ПЕРЕДАЧА ASSEMBLY

Запчасти Komatsu WA380-3L МОСТ ASSEMBLY ПЕРЕДНИЕ ТОРМОЗА И КОНЕЧНАЯ ПЕРЕДАЧА ASSEMBLY -

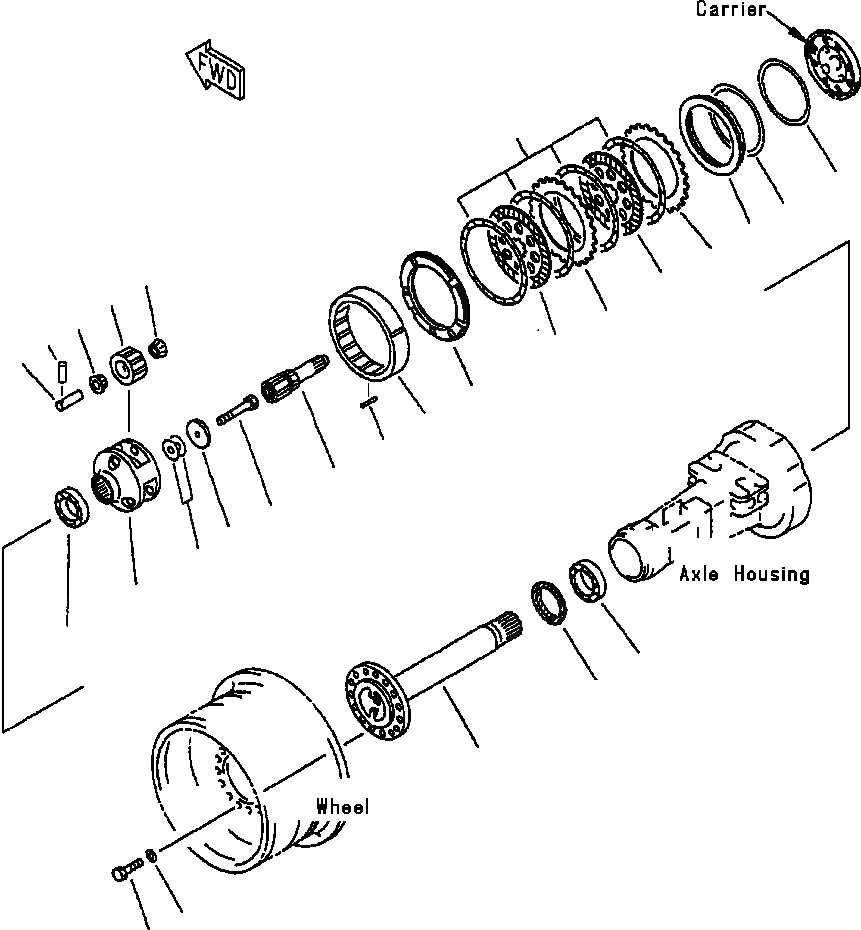

Схема запчастей Komatsu WA380-3L - МОСТ ASSEMBLY ПЕРЕДНИЕ ТОРМОЗА И КОНЕЧНАЯ ПЕРЕДАЧА ASSEMBLY -
19
22
21
20
18
7
17
6
7
18
9
8
17
16
14
15
13
12
10
11
5
2
3
4
1
24
23
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$0

AXLE ASSEMBLY, FRONT (SEE PG 03-008)

-29шт.

1

423-22-22410

SHAFT

2шт.

2

421-22-11860

BEARING

2шт.

3

423-22-22850

BEARING

2шт.

4

423-22-22461

SEAL, OIL

2шт.

5

423-22-22610

CARRIER

2шт.

6

423-22-22530

GEAR

6шт.

7

423-22-22810

BEARING

12шт.

8

423-22-22510

SHAFT

6шт.

9

419-22-12570

PIN

6шт.

10

423-22-22350

WASHER

2шт.

11

423-22-22260

SHIM, 0.05mm

6шт.

|$12

423-22-22270

SHIM, 0.2mm

3шт.

|$13

423-22-22280

SHIM, 0.3mm

3шт.

|$14

423-22-22290

SHIM, 0.8mm

2шт.

12

01011-62420

BOLT

2шт.

13

423-22-22420

SHAFT

2шт.

14

423-22-22540

GEAR

2шт.

15

419-22-12581

PIN

8шт.

16

423-33-21260

PLATE

2шт.

17

423-33-21240

DISC

4шт.

18

423-33-21250

PLATE

4шт.

19

423-33-21620

SPRING

8шт.

20

423-33-21120

PISTON

2шт.

21

423-33-21410

SEAL

2шт.

22

423-33-21420

SEAL

2шт.

23

419-22-12870

BOLT

36шт.

24

01643-32460

WASHER

36шт.
