ЗАДН. МОСТ (ДИФФЕРЕНЦ.¤ /)

Запчасти Komatsu WA380-5 ЗАДН. МОСТ (ДИФФЕРЕНЦ.¤ /) ТРАНСМИССИЯ

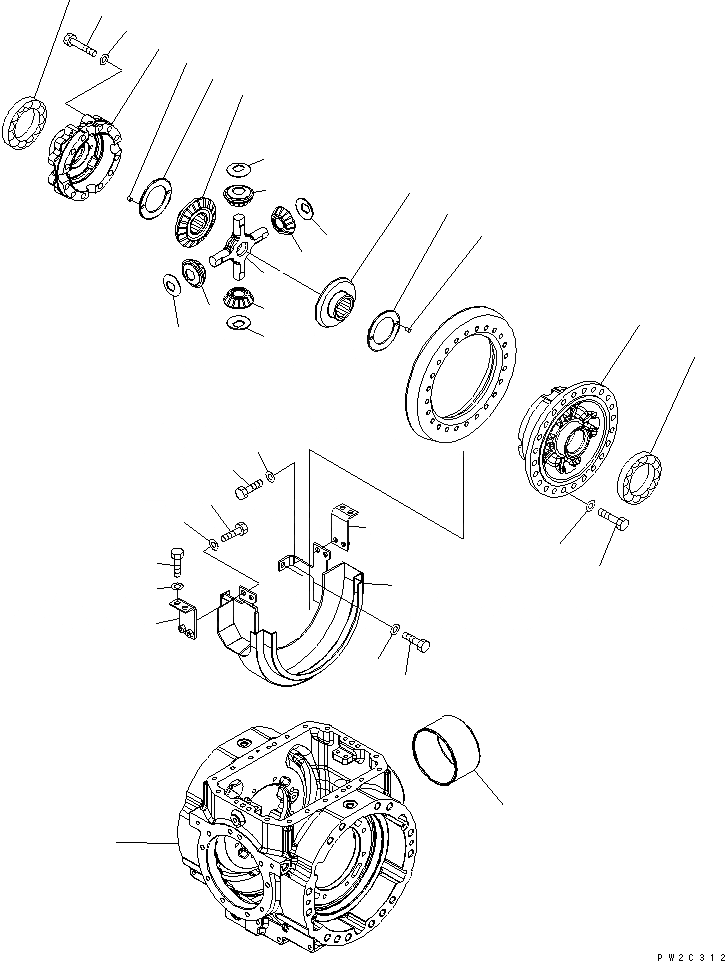

Схема запчастей Komatsu WA380-5 - ЗАДН. МОСТ (ДИФФЕРЕНЦ.¤ /) ТРАНСМИССИЯ
1
2
3
4
5
5
6
6
7
7
7
7
8
9
9
10
10
10
10
11
12
13
13
14
15
16
17
17
18
18
18
18
19
19
19
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|1

423-23-30001

AXLE ASS'Y,REAR

SN: 60001-UP

1шт.

|$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F4500-51A0 TO F4500-56A0.

-1шт.

|1

423-22-31503

CASE ASS'Y

SN: .-UP

1шт.

|1

423-22-31502

.CASE ASS'Y

SN: 60001-.

1шт.

1

423-22-31513

CASE

SN: .-UP

1шт.

|1

423-22-31512

..CASE,FLANGE

SN: 60001-.

1шт.

2

423-22-31521

..CASE,PLANE

SN: 60001-UP

1шт.

3

01010-61485

..BOLT

SN: 60001-UP

12шт.

4

01643-31445

..WASHER

SN: 60001-UP

12шт.

5

175-21-12180

..PIN

SN: 60001-UP

4шт.

6

423-22-31460

.GEAR

SN: 60001-UP

2шт.

7

423-22-27310

.GEAR

SN: 60001-UP

4шт.

8

423-22-31411

.SHAFT

SN: 60001-UP

1шт.

9

421-22-11681

.WASHER

SN: 60001-UP

2шт.

10

423-22-31690

.WASHER

SN: 60001-UP

4шт.

11

01010-61440

.BOLT

SN: 60001-UP

24шт.

12

01643-31445

.WASHER

SN: 60001-UP

24шт.

13

423-22-11850

.BEARING

SN: 60001-UP

2шт.

14

423-23-33152

.HOUSING

SN: 60461-UP

1шт.

|14

423-23-33151

.HOUSING

SN: .-60460

1шт.

|14

423-23-33150

.HOUSING

SN: 60001-.

1шт.

15

423-23-23170

.SLEEVE

SN: 60001-UP

1шт.

16

423-22-31731

.COVER,GEAR

SN: 60282-UP

1шт.

|16

423-22-31710

.COVER,GEAR

SN: 60001-60281

1шт.

17

423-22-31720

.BRACKET

SN: 60001-UP

2шт.

18

01010-61230

.BOLT

SN: 60001-UP

10шт.

19

01643-51232

.WASHER

SN: 60001-UP

10шт.
