ЗАДН. МОСТ (ДИФФЕРЕНЦ.¤ /)(№-)

Запчасти Komatsu WA380-6 ЗАДН. МОСТ (ДИФФЕРЕНЦ.¤ /)(№-) ТРАНСМИССИЯ

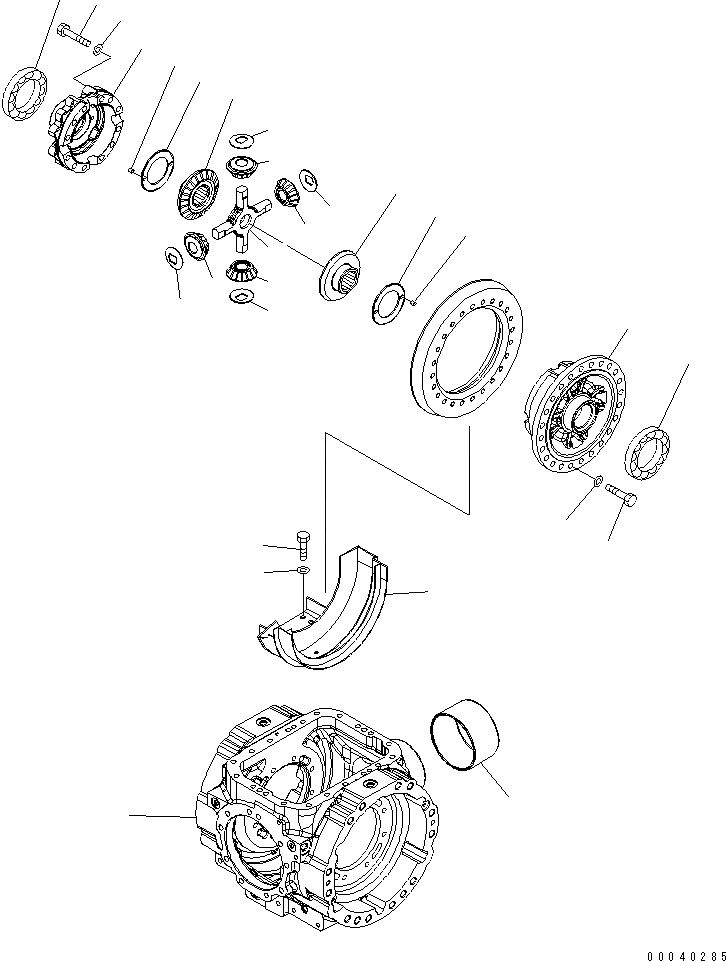

Схема запчастей Komatsu WA380-6 - ЗАДН. МОСТ (ДИФФЕРЕНЦ.¤ /)(№-) ТРАНСМИССИЯ
1
2
3
4
5
5
6
6
7
7
7
7
8
9
9
10
10
10
10
11
12
13
13
14
15
16
17
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$1

423-23-30011

AXLE ASS'Y,REAR

SN: 65001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F4500-51B0 TO F4500-57B0.

-1шт.

|$3

423-23-31010

DIFFERENTIAL ASS'Y

SN: 65001-UP

1шт.

|$$4

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F4500-53B0 TO F4500-55B0.

-1шт.

|$6

423-22-31503

CASE ASS'Y

SN: 65001-UP

1шт.

1

423-22-31513

CASE

SN: 65001-UP

1шт.

2

423-22-31521

CASE,PLANE

SN: 65001-UP

1шт.

3

01010-61485

BOLT

SN: 65001-UP

12шт.

4

01643-31445

WASHER

SN: 65001-UP

12шт.

5

175-21-12180

PIN

SN: 65001-UP

4шт.

6

423-22-31480

GEAR

SN: 65001-UP

2шт.

7

423-22-31470

GEAR,PINION

SN: 65001-UP

4шт.

8

423-22-31420

SHAFT

SN: 65001-UP

1шт.

9

421-22-11681

WASHER

SN: 65001-UP

2шт.

10

423-22-31690

WASHER

SN: 65001-UP

4шт.

11

01010-61440

BOLT

SN: 65001-UP

24шт.

12

01643-31445

WASHER

SN: 65001-UP

24шт.

13

423-22-11850

BEARING

SN: 65001-UP

2шт.

14

423-23-33183

HOUSING

SN: 65001-UP

1шт.

15

423-23-23170

SLEEVE

SN: 65001-UP

1шт.

16

423-23-32732

COVER,GEAR

SN: 65001-UP

1шт.

17

01010-61225

BOLT

SN: 65001-UP

4шт.

18

01643-31232

WASHER

SN: 65001-UP

4шт.
