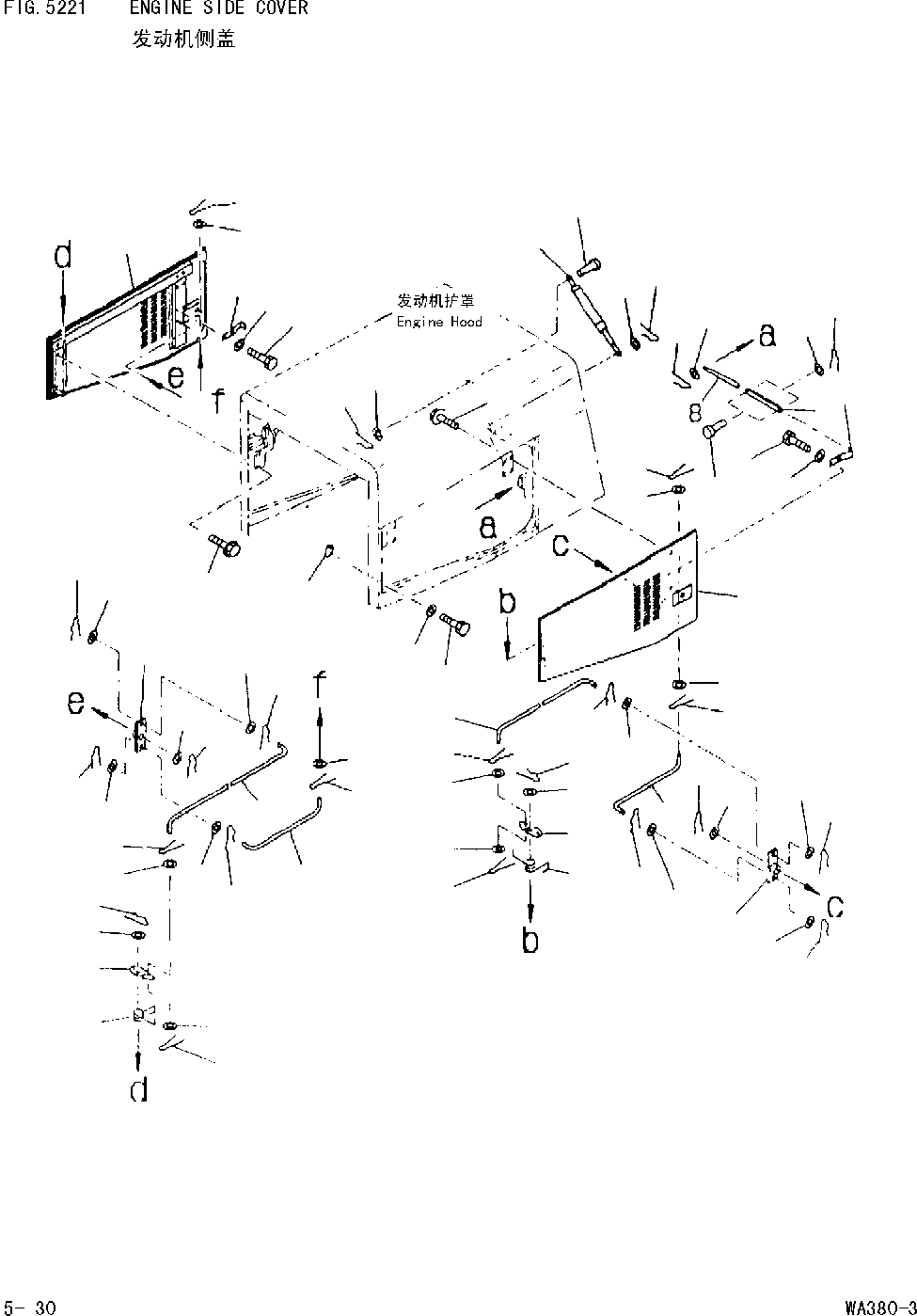

Запчасти Komatsu WA380-DZ-3 БОКОВ. КРЫШКА ДВИГ. [РАМА И ЧАСТИ КОРПУСА]
![Схема запчастей Komatsu WA380-DZ-3 - БОКОВ. КРЫШКА ДВИГ. [РАМА И ЧАСТИ КОРПУСА]](https://www.partsell.ru/storage/images/komatsu/wa3803cn/f0014a.png)
25
22
5
7
6
29
28
26
27
24
22
3
30
22
24
13
21
23
24
22
25
22
23
21
18
22
24
15
17
22
25
32
31
14
25
22
22
25
3
25
22
11
6
7
1
22
25
24
23
22
21
18
19
23
21
16
24
22
13
22
24
22
24
9
4
12
10
10
12
29
28
22
25
20
2
1
423-54-21130
DOOR.L.H
Field_2: 10119-
1шт.
2
423-54-21140
DOOR.R.H
Field_2: 10119-
1шт.
3
01435-01225
BOLT
Field_2: 10119-
16шт.
4
423-54-21250
PLATE.L.H
Field_2: 10119-
1шт.
5
423-54-21260
PLATE.R.H
Field_2: 10119-
1шт.
6
01010-81225
BOLT
Field_2: 10119-
4шт.
7
01643-31232
WASHER
Field_2: 10119-
4шт.
8
421-54-21990
PLATE
Field_2: 10119-
2шт.
9
421-54-21980
PLATE
Field_2: 10119-
2шт.
10
01641-21016
WASHER
Field_2: 10119-
6шт.
11
04205-31025
PIN
Field_2: 10119-
4шт.
12
04052-11038
PIN.SNAP
Field_2: 10119-
6шт.
13
423-54-24650
BELLCRANK
Field_2: 10119-
2шт.
14
423-54-24610
ROD.L.H
Field_2: 10119-
1шт.
15
423-54-24620
ROD.R.H
Field_2: 10119-
1шт.
16
423-54-24630
ROD.L.H
Field_2: 10119-
1шт.
17
423-54-24640
ROD.R.H
Field_2: 10119-
1шт.
18
417-54-21650
STRIKER
Field_2: 10119-
2шт.
19
417-54-21610
SPRING.L.H
Field_2: 10119-
1шт.
20
417-54-21660
SPRING.R.H
Field_2: 10119-
1шт.
21
01641-21016
WASHER
Field_2: 10119-
4шт.
22
01641-20608
WASHER
Field_2: 10119-
16шт.
23
04052-11038
PIN.SNAP
Field_2: 10119-
4шт.
24
04052-10633
PIN.SNAP
Field_2: 10119-
8шт.
25
04050-11612
PIN.COTTER
Field_2: 10119-
8шт.
26
423-54-21611
GAS SPRING ASS'Y
Field_2: 10119-
2шт.
27
04205-30832
PIN
Field_2: 10119-
2шт.
28
01641-20812
WASHER
Field_2: 10119-
4шт.
29
04052-10833
PIN.SNAP
Field_2: 10119-
4шт.
30
419-54-21490
PLATE
Field_2: 10119-
2шт.
31
01010-81225
BOLT
Field_2: 10119-
4шт.
32
01643-31232
WASHER
Field_2: 10119-
4шт.
